K2000S1URP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 1A 1.5V 1A 170V 5μA SMA(DO-214AC) 贴片安装
供应商型号: F6689DKR-ND
供应商: Digi-Key
标准整包数: 1

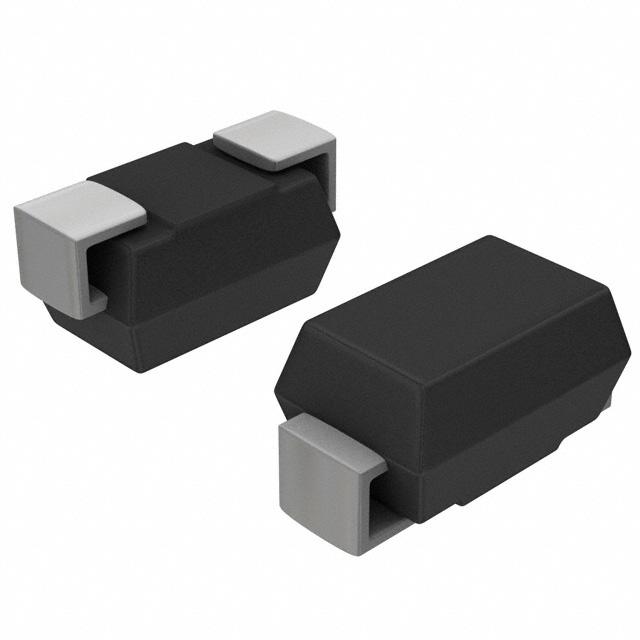

LITTELFUSE 晶闸管/可控硅 K2000S1URP

K2000S1URP概述

    Kxxx0yU SIDAC Series 技术手册

    产品简介


    SIDAC(硅单向电压触发开关)是一种用于控制电路的半导体器件。它在输入电压超过预设的击穿电压点时,会进入一个负阻区并迅速导通至低的导通电压状态。一旦启动,SIDAC将保持导通直到电流降至低于其维持电流值为止。此系列的产品广泛应用于电容放电高压发生器电路、整流交流/直流电路及触发电压范围为75V至260V的应用中。

    技术参数


    - 击穿电压 (VBO):75V 到 260V
    - 重复峰值断态电压 (VDRM):70V 到 220V
    - 正向平均电流 (IT(RMS)):1A
    - 重复峰值断态电流 (IDRM):5μA
    - 峰值导通电压 (VTM):1.2V
    - 动态保持电流 (IH):10mA 到 80mA
    - 峰值重复脉冲电流 (ITRM):60Hz 80A (K0820yU/K0900yU),5Hz 160A (K1050yU/K2000yU)
    - 非重复峰值浪涌电流 (ITSM):20A (60Hz)
    - 导通电流上升率 (di/dt):150A/μs
    - 断态电压上升率 (dv/dt):1500V/μs
    - 存储温度范围 (TS):-40°C 到 150°C
    - 结温范围 (TJ):K0820yU~K2000yU:-40°C 到 125°C,K2200yU~K2500yU:-40°C 到 150°C
    - 热阻 (RθJL):DO-214:30°C/W,DO-15:18°C/W

    产品特点和优势


    SIDAC具有玻璃密封的接合面,使其具备高可靠性和耐用性,适合各种恶劣的工作环境。其独特的双向电压触发特性使它在高压放电和电容放电电路中表现出色,特别适用于需要大电流和高电压切换的应用场合。此外,其符合RoHS标准,环保且易于集成到现有系统中。

    应用案例和使用建议


    - 应用案例:适用于电容放电高压发生器电路、整流交流/直流电路和触发电压范围为75V至260V的应用中。
    - 使用建议:建议在使用SIDAC时注意其击穿电压和电流的限制,避免过载。特别是在高温环境中使用时,需确保散热良好,以延长其使用寿命。同时,在设计电路时需考虑其动态保持电流和峰值非重复浪涌电流的影响,确保电路的安全稳定运行。

    兼容性和支持


    SIDAC与多种电子元器件和其他设备兼容,适用于广泛的电路设计。制造商提供了详尽的技术文档和支持服务,确保用户能够有效地使用和维护这些器件。

    常见问题与解决方案


    - 问题:在高湿度环境下,SIDAC的击穿电压发生变化。
    - 解决方案:进行高温和高湿环境下的老化测试,确保器件的长期可靠性。
    - 问题:长时间工作后,SIDAC的温度升高导致性能下降。
    - 解决方案:在电路设计中加入适当的散热措施,如使用散热片或增加冷却风扇,以保持SIDAC在安全的工作温度范围内。

    总结和推荐


    SIDAC系列器件凭借其高可靠性、耐用性以及出色的电气特性,成为高压放电和电容放电电路中的理想选择。建议在设计高压电路时优先考虑SIDAC,尤其对于需要快速响应和大电流切换的应用场合。通过合理的设计和维护,可以充分发挥SIDAC的优势,提升系统的整体性能。

K2000S1URP参数

参数
通态非重复峰值电流 1A
断态最大重复峰值漏电流 5μA
平均通态电流 -
最大栅极峰值反向电压 -
SCR类型 -
最大栅极触发电流 -
最大栅极触发电压 -
断态电压 170V
开启状态电压 1.5V
RMS通态电流 1A
通用封装 SMA(DO-214AC)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

K2000S1URP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

K2000S1URP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE K2000S1URP K2000S1URP数据手册

K2000S1URP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.1505 ¥ 18.1717
10+ $ 1.2366 ¥ 10.4489
500+ $ 0.6583 ¥ 5.563
1000+ $ 0.6025 ¥ 5.0913
2000+ $ 0.5556 ¥ 4.6947
库存: 9031
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.17
直接购买
加入购物车
