QJ6016RH3TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 20mA 16A 1.6V 167A,200A 600V 5μA 1.3V TO-220AB 通孔安装
供应商型号: 3997211
供应商: 海外现货
标准整包数: 1

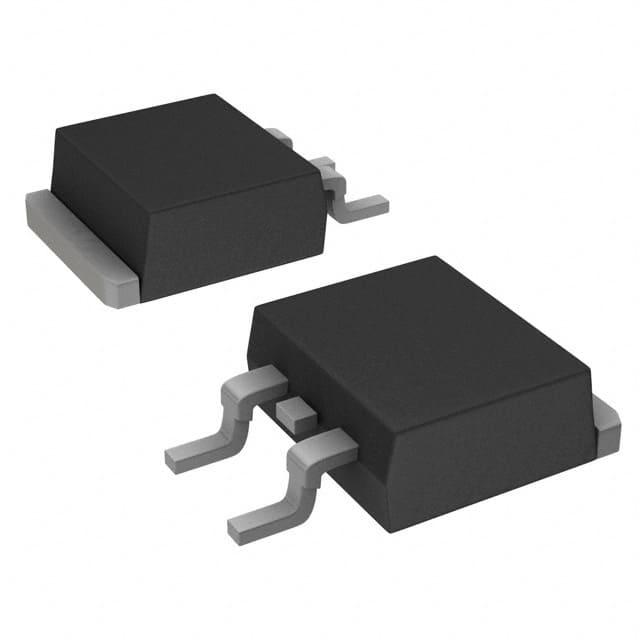

LITTELFUSE 晶闸管/可控硅 QJ6016RH3TP

QJ6016RH3TP概述

    # 16 安培高温高压可控硅开关管(Alternistor Triacs)技术手册

    产品简介


    基本介绍
    Littelfuse推出的QJxx16xHx系列16安培高温可控硅开关管(Alternistor Triac),提供多种封装形式:TO-220AB非隔离型、TO-220隔离型及TO-263表面贴装型。这些器件以其高耐温能力(最高可达150°C)和高达200安培的浪涌能力(60Hz半周期)成为AC功率控制的理想选择。适用于加热控制、电机速度调节、照明控制和固态继电器等多种AC电源控制应用。
    主要功能
    QJxx16xHx系列产品能在第一象限、第二象限和第三象限工作,具有卓越的换相能力。这种高性能的可控硅开关管是需要高效换相的AC控制电路中的理想选择。
    应用领域
    - 加热控制(如咖啡机、即热式热水器和红外加热器)
    - 固态继电器
    - 灯光调光控制(包括白炽灯和LED灯)
    - 厨房电器、电动工具以及家用和轻工业电器中的电机速度控制(例如压缩机电机)

    技术参数


    绝对最大额定值
    - 额定电流(IT(RMS)):16安培
    - 最大电压(VDRM/VRRM):400V、600V 或 800V
    - 浪涌电流(ITSM):200安培(60Hz半周期)
    - 工作温度范围:-40°C 至 150°C
    电气特性
    | 参数 | 测试条件 | 400V | 600V | 800V |

    | 触发电流(IGT) | VD=12V,RL=60Ω | 10mA | 20mA | 35mA |
    | 触发电压(VGT) | VD=12V,RL=60Ω | 1.3V | 1.3V | 1.3V |
    静态特性
    - 开启电压(VTM):最大1.6V(IT=22.6A,tp=380μs)
    - 反向漏电流(IDRM/IIRRM):TJ=25°C时≤5μA,TJ=150°C时≤4mA
    热阻抗
    | 参数 | 值 | 单位 |
    |
    | 结到外壳热阻(Rθ(J-C)) | 0.90 | °C/W |
    | 结到环境热阻(Rθ(J-A)) | 45 | °C/W |

    产品特点和优势


    特点
    - 极高的结温(TJ):150°C
    - 支持电压范围宽:400V至800V
    - 能承受高达200A的浪涌电流(60Hz半周期)
    - 具有机械和热学鲁棒性的TO-220及表面贴装设计
    - 内部隔离TO-220和TO-218封装
    - 符合RoHS标准且无卤素
    优势
    - 提供出色的换相能力,在严苛环境中稳定运行
    - 在复杂AC控制电路中简化热管理和提高浪涌处理能力
    - 广泛兼容各种主流封装方式,便于灵活设计和生产

    应用案例和使用建议


    典型应用案例
    - 加热控制:咖啡机、即热式热水器、红外加热器等
    - 灯光调光:LED灯及白炽灯调光控制
    - 电机控制:厨房电器、电动工具和压缩机电机控制
    使用建议
    1. 设计时尽量将连续工作电流限制在额定值的75%以内以延长寿命。
    2. 在高感性负载下,选择具有更高换相能力的型号(如QJxx16H4或QJxx16H6)。
    3. 注意散热管理,确保良好的热传导路径。

    兼容性和支持


    兼容性
    - 支持TO-220AB、TO-220隔离型和TO-263三种封装
    - 完全符合RoHS标准和无卤素要求
    厂商支持
    - 提供详细的可靠性测试报告,涵盖AC阻断、温度循环、湿度等测试条件
    - 适用于全球认证标准,包括UL和EIA/JEDEC

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法触发 | 检查触发电路,确保触发电压和电流满足要求 |
    | 热耗散过高 | 检查散热设计,增加散热片或降低工作电流 |
    | 工作电流异常波动 | 检查负载是否稳定,避免过载或短路情况 |

    总结和推荐


    产品综合评估
    QJxx16xHx系列可控硅开关管具备极高的性能指标和耐用性,适用于多种AC功率控制场合。其高耐温能力和高浪涌电流处理能力使其特别适合于苛刻的工作环境。同时,其多样化的封装选择和良好的兼容性进一步增强了其市场竞争力。
    推荐结论
    对于需要高效AC开关控制的应用,尤其是涉及加热、灯光调光和电机控制的场合,该系列产品是理想的选择。强烈推荐设计者根据具体应用场景选用合适的型号,并注意良好的散热设计和触发电路匹配。

    本文内容来源于Littelfuse官方技术手册,所有数据和参数均经过严格验证,用户可参考手册进行进一步研究与应用。

QJ6016RH3TP参数

参数
平均通态电流 -
断态最大重复峰值漏电流 5μA
通态非重复峰值电流 167A,200A
最大栅极触发电流 20mA
开启状态电压 1.6V
RMS通态电流 16A
断态电压 600V
最大栅极触发电压 1.3V
SCR类型 -
最大栅极峰值反向电压 -
通用封装 TO-220AB
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

QJ6016RH3TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。
