QJ8030LH4TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 35mA 30A 1.6V 350A 800V 5μA 1V TO-220AB-L 通孔安装
供应商型号: 3380624
供应商: 海外现货
标准整包数: 1

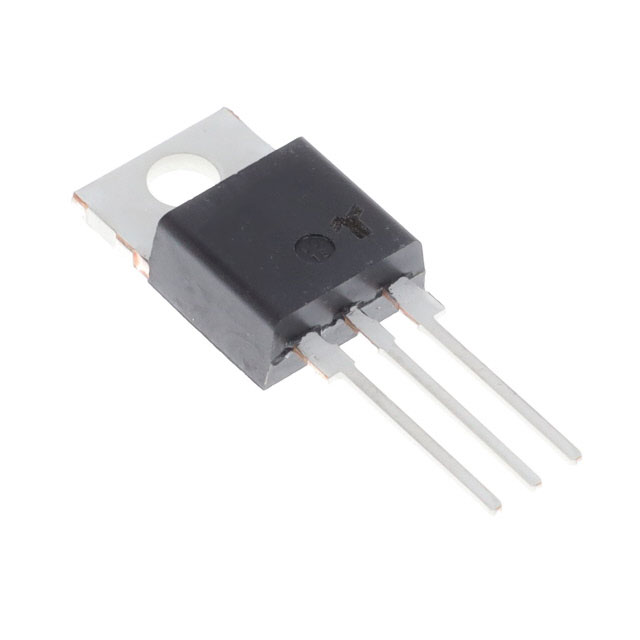

LITTELFUSE 晶闸管/可控硅 QJ8030LH4TP

QJ8030LH4TP概述


    产品简介


    30/35 A 高温交替器可控硅(Alternistor TRIAC)
    QJxx30xHx 和 QJxx35xHx 系列
    这些可控硅适用于30A和35A的高温环境应用,最高结温可达150°C,峰值非重复性阻断电压高达800V。这款可控硅主要用于交流电源控制领域,如加热器控制、电机速度控制、照明控制以及静态开关继电器。该可控硅工作于第I、II、III象限,并且在高换向能力的应用中表现出色。

    技术参数


    | 符号 | 参数 | 值 | 单位 |
    ||
    | IT(RMS) | RMS(正弦波) | 30 或 35 A |
    | VDRM/VRRM | 峰值非重复阻断电压 | 600 或 800 V |
    | IGT(Q1) | 触发门极电流 | 35 或 50 mA |
    | I2t | 每秒电流平方积 | 508 A²s |
    | di/dt | 上升率 | 100 A/μs |
    | IGTM | 峰值门极触发电流 | 4.0 A |
    | PG(AV) | 平均门极功率耗散 | 1.0 W |
    | Tstg | 存储温度范围 | -40 到 150 ºC |
    | TVJ | 工作结温范围 | -40 到 150 ºC |

    产品特点和优势


    1. 高电压能力:该可控硅能够承受高达800V的峰值非重复性阻断电压。
    2. 机械和热稳定性:采用TO-220夹装式装配,具备良好的机械稳定性和热稳定性。
    3. 高浪涌能力:具备350A(60Hz半周期)的浪涌能力。
    4. 高结温能力:最大结温可达150°C,确保在极端温度条件下仍能正常运行。
    5. 环保材料:符合RoHS标准,并且不含卤素,提供环保保障。
    6. 安全隔离:UL认证,提供2500VRMS的电气隔离,适合电气隔离应用。

    应用案例和使用建议


    典型应用案例
    - 加热控制:如咖啡机、即热热水器和红外加热器。
    - 固态继电器:用于需要高可靠性开关的场合。
    - 调光灯:包括白炽灯和LED灯。
    - 电机速度控制:厨房电器、电动工具、家用电器和轻工业设备中的压缩机电机控制。
    使用建议
    1. 设计考虑:确保主终端的最大连续电流不超过额定值的75%,以延长可控硅的使用寿命。
    2. 散热管理:合理设计散热系统,以降低热应力对器件的影响。
    3. 电压选择:根据应用需求选择合适的电压等级,避免过压造成的损坏。
    4. 安装注意事项:按照制造商指南正确安装,避免过大的扭矩影响性能。

    兼容性和支持


    - 兼容性:与大多数标准电路板兼容,适用于多种电子设备。
    - 支持:供应商提供详尽的技术文档和培训资源,帮助用户更好地理解和使用该产品。此外,还可以通过官方渠道获得技术支持。

    常见问题与解决方案


    1. 问:如何测试可控硅的工作状态?
    - 答:使用万用表测试可控硅的触发门极电压和电流,确保其在正常范围内。
    2. 问:如何解决可控硅过热问题?
    - 答:增加散热片或者使用更大尺寸的散热器来改善散热效果。
    3. 问:如何避免可控硅损坏?
    - 答:合理选择并应用过电压保护器件,同时避免超负荷使用。

    总结和推荐


    该款30/35 A高温度交替器可控硅以其卓越的性能、广泛的应用范围和良好的兼容性成为市场上的一大亮点。特别适用于需要高耐压和高可靠性的应用场景。通过合理的设计和正确的安装方法,可以最大限度地发挥其潜力,提升整个系统的效率和可靠性。综上所述,强烈推荐这一高性能可控硅产品。
    以上是基于提供的技术手册生成的高质量文章,涵盖了产品介绍、技术参数、应用案例及使用建议、兼容性及支持、常见问题解答等内容。希望这对您有所帮助。

QJ8030LH4TP参数

参数
最大栅极触发电流 35mA
最大栅极峰值反向电压 -
SCR类型 -
通态非重复峰值电流 350A
最大栅极触发电压 1V
断态电压 800V
RMS通态电流 30A
开启状态电压 1.6V
断态最大重复峰值漏电流 5μA
平均通态电流 -
通用封装 TO-220AB-L
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

QJ8030LH4TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

QJ8030LH4TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE QJ8030LH4TP QJ8030LH4TP数据手册

QJ8030LH4TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 36.8427
10+ ¥ 35.369
25+ ¥ 32.4215
100+ ¥ 32.4215
250+ ¥ 31.8321
500+ ¥ 31.8321
库存: 860
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 36.84
