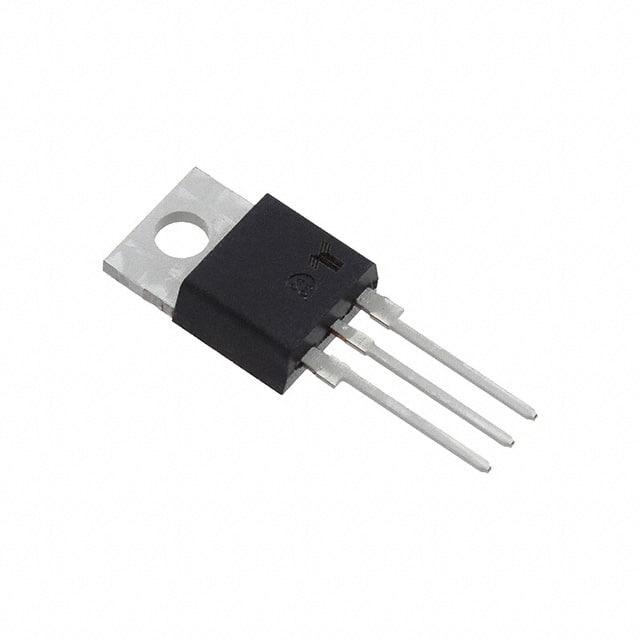

QJ4016LH6TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 80mA 16A 1.6V 167A,200A 400V 5μA 1.3V ITO-220AB 通孔安装
供应商型号: 3997167
供应商: 海外现货
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 QJ4016LH6TP

QJ4016LH6TP概述

    16 Amp 高温交替可控硅 (Alternistor Triacs) 技术手册

    产品简介


    本文将详细介绍 Littelfuse 公司生产的16A高温交替可控硅(QJxx16xHx系列)。这些可控硅提供了一系列不同的封装选项,包括TO-220AB、隔离式和非隔离式TO-220以及TO-263封装。它们专为需要高工作温度的应用设计,最大结温可达150°C,并且具有高达200A的半周期浪涌峰值电流(60Hz)能力。适用于交流电源控制,如加热器控制、电机速度控制、照明控制及静态开关继电器。

    技术参数


    | 参数 | 符号 | 值 | 单位 |

    | 有效电流(全正弦波) | \( I{T(\text{RMS})} \) | 16 | A |
    | 最大阻断电压 | \( V{DRM}/V{RRM} \) | 400, 600, 或 800 | V |
    | 门极触发电流 | \( I{GT} \) | 10 到 80 | mA |
    | 最大储存温度范围 | \( T{stg} \) | -40 到 150 | °C |
    | 最大结温范围 | \( TJ \) | -40 到 150 | °C |
    其他关键电气参数还包括浪涌峰值电流(非重复性)、结到壳热阻、结到环境热阻等。

    产品特点和优势


    - 高结温耐受能力:最高结温达150°C,适合极端环境下的应用。
    - 高电压和电流承受能力:高达600V的电压能力和200A的半周期浪涌峰值电流(60Hz)。
    - 机械和热稳健性:机械坚固,热管理容易。
    - 内部隔离封装:提供了更好的散热效果和更高的隔离电压。
    - 环保认证:无卤素、符合RoHS标准。

    应用案例和使用建议


    该系列产品广泛应用于各种交流电力控制应用,例如加热器控制、电机速度控制、照明控制和静态开关继电器。典型应用场景包括咖啡机加热、无罐热水器、红外加热器、交流固态继电器、调光器、厨房电器中的电机速度控制以及家用电器的压缩机电机控制。
    使用建议:
    - 确保电流不超过组件额定值的75%以延长使用寿命。
    - 正确选择封装类型以满足不同应用场景的需求。
    - 使用时确保良好散热以防止过热。

    兼容性和支持


    该产品可以与其他多种电子元件兼容,并可应用于广泛的电路设计中。Littelfuse公司提供详尽的技术文档和支持,以确保用户能够顺利集成该组件。

    常见问题与解决方案


    1. 问:如何正确安装此元件?
    - 答:请参照制造商提供的详细安装指南,并注意安装过程中避免超过推荐的最大扭矩。
    2. 问:如何防止过热?
    - 答:确保良好的散热设计,遵循推荐的散热策略,并限制最大连续电流。

    总结和推荐


    总体来说,Littelfuse的QJxx16xHx系列Alternistor Triacs凭借其出色的高温特性和强大的电气性能,是实现高效交流电力控制的理想选择。对于需要高性能可控硅的应用场景,强烈推荐使用这一系列的产品。

QJ4016LH6TP参数

参数
平均通态电流 -
最大栅极触发电流 80mA
最大栅极峰值反向电压 -
开启状态电压 1.6V
断态最大重复峰值漏电流 5μA
SCR类型 -
断态电压 400V
最大栅极触发电压 1.3V
通态非重复峰值电流 167A,200A
RMS通态电流 16A
通用封装 ITO-220AB
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

QJ4016LH6TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

QJ4016LH6TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE QJ4016LH6TP QJ4016LH6TP数据手册

QJ4016LH6TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
