首页  >  产品百科  >  Q8010NH2TP

Q8010NH2TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 5mA 10A 800V 1.3V D2PAK,TO-263 贴片安装
供应商型号: 3816800
供应商: 海外现货
标准整包数: 1

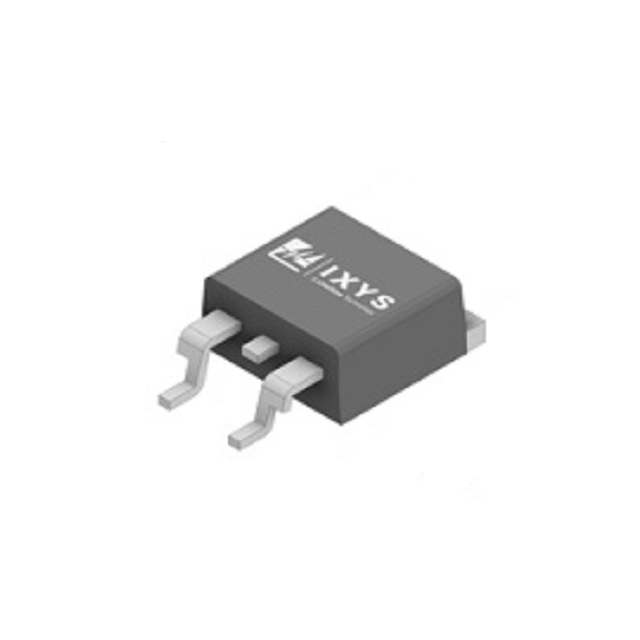

LITTELFUSE 晶闸管/可控硅 Q8010NH2TP

Q8010NH2TP概述


    产品简介


    产品类型
    本文所讨论的产品是10安培标准型及高换相能力(Alternistor)双向晶闸管(Triacs)。这些产品设计用于交流开关和相位控制应用,如电机速度调节、温度控制、照明控制和静态切换继电器等。
    主要功能
    这些双向晶闸管能够为交流电路提供双向固态开关功能。它们能够在第I和第III象限内正常触发,适用于正半周期和负半周期的电流切换。这些器件特别适用于需要高换向性能的应用场合,例如感应负载的控制。
    应用领域
    这些器件广泛应用于各种交流控制场景,特别是在需要精确控制和可靠换向性能的环境中。由于具有高换向能力,它们尤其适合于需要高可靠性的电机控制和电源管理应用。

    技术参数


    - 最大连续电流 (IT(RMS)): 10安培
    - 反向阻断电压 (VDRM/VRRM): 400至1000伏特
    - 门极触发电流 (IGT): 25至50毫安
    - 非重复性峰值浪涌电流 (ITSM): 100至120安培
    - 热阻抗 (Rθ(J-C), Rθ(J-A)): 1.3到45°C/W
    - 工作温度范围 (TJ): -40°C 至 +125°C
    - 存储温度范围 (Tstg): -40°C 至 +150°C

    产品特点和优势


    1. 环保合规性:所有产品均符合RoHS标准。
    2. 可靠性:玻璃封装的结点确保了高可靠性和长寿命。
    3. 电压耐受性:最高可达1000伏特。
    4. 电流处理能力:可以承受高达120安培的瞬时电流。
    5. 电磁干扰抑制:具备限制RFI生成的能力。
    6. 安全认证:UL认可作为电气隔离半导体器件,提高安全性。
    7. 机械强度:最大扭矩为8英寸-磅(0.904牛米)。

    应用案例和使用建议


    应用案例:在一个需要精确控制和高可靠性的电机控制系统中,使用这种双向晶闸管来控制电机的速度,确保电机平稳运行,同时减少不必要的电磁干扰。
    使用建议:
    - 在设计应用时,确保器件的最大连续电流不超过其额定值的75%,以延长使用寿命。
    - 使用正确的安装方法和适当的散热措施,防止过热和过度电压。
    - 确保正确的焊接和引线成形工艺,以保护器件免受损坏。

    兼容性和支持


    这些双向晶闸管可以与其他标准电路板组件无缝集成。Littelfuse公司提供了详尽的技术文档和样品,以帮助工程师和设计师快速了解并使用这些产品。此外,还提供了全面的支持和服务,以确保产品在使用过程中能够达到最佳性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 门极触发电流不稳定 | 检查接线和连接是否牢固,确保所有接头都已正确焊接。 |
    | 设备过热 | 检查是否进行了足够的散热设计,并且设备是否按照推荐的工作条件运行。 |
    | 控制效果不理想 | 检查是否选择了合适的电压等级和电流等级,并且控制信号是否符合要求。 |

    总结和推荐


    这款10安培双向晶闸管凭借其出色的高换向性能、可靠的电气特性和广泛的适用范围,成为控制交流电路的理想选择。它在电机控制、温度调节和照明控制等领域展现出了卓越的性能。强烈推荐给需要高性能交流控制应用的设计工程师和技术人员。

Q8010NH2TP参数

参数
断态最大重复峰值漏电流 -
断态电压 800V
RMS通态电流 10A
最大栅极触发电压 1.3V
最大栅极触发电流 5mA
开启状态电压 -
通态非重复峰值电流 -
SCR类型 -
平均通态电流 -
最大栅极峰值反向电压 -
通用封装 D2PAK,TO-263
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

Q8010NH2TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q8010NH2TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q8010NH2TP Q8010NH2TP数据手册

Q8010NH2TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18.1109
10+ ¥ 15.6032
100+ ¥ 15.3246
500+ ¥ 15.3246
库存: 1443
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 18.11
