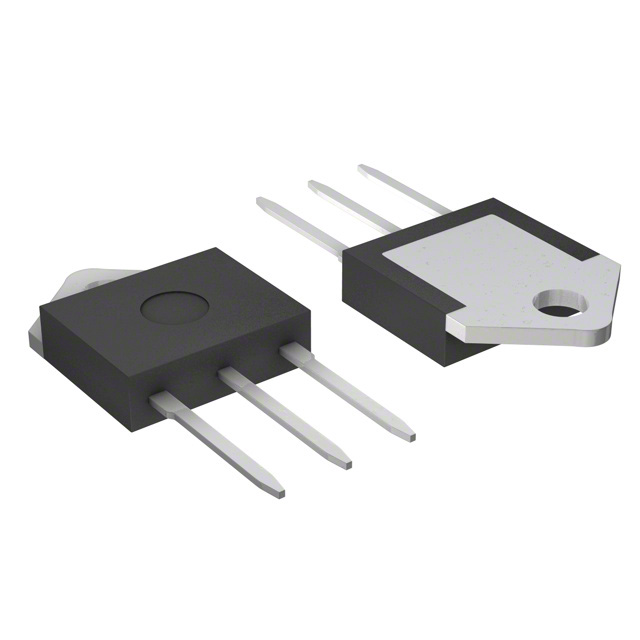

Q8040K5TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 50mA 40A 1.8V 335A,400A 800V 5μA 1.3V TO-218 通孔安装
供应商型号: Q8040K5TP-LF
供应商: TME
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 Q8040K5TP

Q8040K5TP概述

    Littelfuse Qxx40xx Series Thyristors

    产品简介


    Littelfuse 的 Qxx40xx 系列是双向固体开关系列,专为交流开关和相位控制应用设计。这些应用涵盖了电机速度控制、温度调节、照明控制以及静态切换继电器等领域。该系列产品包含交替式晶闸管(Alternistor)和标准双向晶闸管(Triac),具备高dv/dt能力,并且在四个象限内运行。

    技术参数


    - 额定电流:40安培(IT(RMS)
    - 峰值非重复浪涌电流(ITSM):335A(50Hz)至400A(60Hz)
    - 绝对最大额定值:最大存储温度范围 -40°C 至 150°C;操作结温范围 -40°C 至 125°C
    - 电气隔离等级:K 和 J 包装被 UL 认证用于 2500Vrms

    产品特点和优势


    - RoHS 合规
    - 采用玻璃钝化工艺以提高耐久性
    - 工作电压高达1000V
    - 最大浪涌电流能力达400A
    - 高温下的高隔离电压

    应用案例和使用建议


    该系列产品的典型应用包括交流固态开关、工业动力工具、健身器材、白色家电和商业电器。例如,在照明控制系统中,它们可以实现调光效果;在电机速度控制中,它们可以精确控制电机的速度。为了确保最佳性能,建议限制连续电流通过主端子不超过组件额定值的75%,并且要进行正确的热沉处理。

    兼容性和支持


    Qxx40xx 系列产品与标准电路板和其他电子设备具有良好的兼容性。Littelfuse 提供了详尽的支持文档和技术咨询,帮助用户在选型和应用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:晶闸管在高温下出现过早关断
    - 解决方案:检查散热措施是否足够。如果需要,考虑增加散热器或优化热管理设计。

    2. 问题:晶闸管在启动时触发困难
    - 解决方案:确保触发脉冲有足够的幅度和宽度。必要时,增加外部电路以提供更强的触发信号。

    总结和推荐


    Littelfuse 的 Qxx40xx 系列双向晶闸管凭借其强大的耐压能力和高浪涌电流能力,在多种应用场景中表现出色。对于需要高可靠性的工业和商业项目,这是一款值得推荐的产品。其RoHS合规性和良好的电气特性使其成为现代电力电子系统中的理想选择。

Q8040K5TP参数

参数
RMS通态电流 40A
开启状态电压 1.8V
平均通态电流 -
SCR类型 -
最大栅极触发电压 1.3V
断态电压 800V
通态非重复峰值电流 335A,400A
断态最大重复峰值漏电流 5μA
最大栅极触发电流 50mA
最大栅极峰值反向电压 -
16mm(Max)
4.78mm(Max)
12.62mm(Max)
通用封装 TO-218
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

Q8040K5TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q8040K5TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q8040K5TP Q8040K5TP数据手册

Q8040K5TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
