K2400SRP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 1A 1.5V 20A 190V 5μA DO-214 贴片安装
供应商型号: 18E8-K2400SRP
供应商: 云汉优选
标准整包数: 1

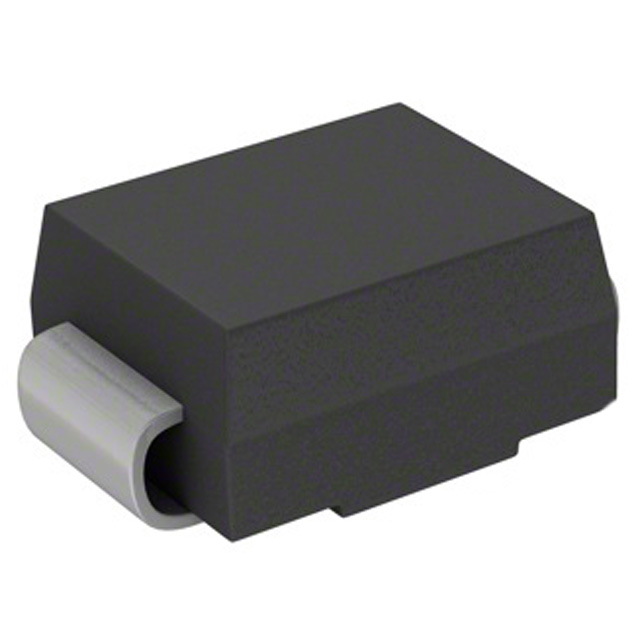

LITTELFUSE 晶闸管/可控硅 K2400SRP

K2400SRP概述

    Teccor®品牌双向SIDAC:标准触发二极管技术手册

    产品简介


    SIDAC(硅双向电压触发开关)是一种用于交流电路的双向电压触发器件。它在超过触发电压时,会通过一个负阻区域切换到低导通电压。一旦开启,电流将持续导通直至电流降至保持电流之下。SIDAC适合于高电压电源、天然气点火器、高压钠灯及氙气闪光点火器等应用领域。

    技术参数


    - 触发/击穿电压 (VBO): 79V至330V
    - 重复峰值关断状态电压 (VDRM): 70V至330V
    - 交流电路额定电流 (IT(RMS)): 1A
    - 重复峰值关断状态电流 (IDRM): 5μA
    - 峰值导通电压 (VTM): 1.5V至3.0V
    - 动态保持电流 (IH): 150mA
    - 关断电压上升率 (dv/dt): 1500V/μs
    - 结温范围 (TJ): -40°C 至 125°C
    - 存储温度范围 (TS): -40°C 至 150°C
    - 热阻 (RθJL, RθJC, RθJA): 18°C/W至95°C/W

    产品特点和优势


    - 玻璃钝化结:确保器件坚固可靠,可承受恶劣环境。
    - RoHS合规:符合环保要求。
    - 广泛电压范围:适用于多种应用场合。
    - 稳定的触发性能:在广泛的电压范围内保持稳定的触发特性。

    应用案例和使用建议


    - 天然气点火器:如图14所示的低电压输入电路,可以作为高效的点火器。
    - 高压钠灯:如图17所示的典型高压钠灯点火电路,适用于工业照明系统。
    - 氙气闪光灯:如图16所示的氙气灯闪烁电路,可用于摄影设备。
    使用建议:
    - 在设计应用电路时,应选择合适的电压等级和电流等级。
    - 确保电路中适当的散热措施,避免过热损坏。

    兼容性和支持


    SIDAC具有良好的兼容性,能与多种电路和系统配合使用。供应商提供全面的技术支持,包括安装指南、故障排除和维修服务。

    常见问题与解决方案


    1. 问题:器件频繁失效。
    - 解决办法:检查电路中的过流保护措施,确保不超过最大额定值。
    2. 问题:触发延迟增加。
    - 解决办法:检查接线和连接,确保良好接触,降低杂散电容。
    3. 问题:器件无法正常启动。
    - 解决办法:确认触发电压和电流设置正确,并且环境温度在工作范围内。

    总结和推荐


    Teccor®品牌的双向SIDAC以其高可靠性、宽泛的工作电压范围和稳定性能脱颖而出。它适用于多种高功率、高电压应用场合,如天然气点火器、高压钠灯和氙气闪光灯。对于需要可靠、高效控制的工程应用来说,该产品是理想的选择。强烈推荐使用这款SIDAC以提升整体系统的性能和寿命。

K2400SRP参数

参数
最大栅极触发电压 -
RMS通态电流 1A
最大栅极触发电流 -
最大栅极峰值反向电压 -
通态非重复峰值电流 20A
SCR类型 -
断态电压 190V
断态最大重复峰值漏电流 5μA
开启状态电压 1.5V
平均通态电流 -
通用封装 DO-214
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

K2400SRP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

K2400SRP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE K2400SRP K2400SRP数据手册

K2400SRP封装设计

查看详情并下载
Symbol
Footprint
3D Model
