QJ6025NH5RP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 50mA 25A 1.8V 208A,250A 600V 10μA 1.3V TO-263 贴片安装
供应商型号: 576-QJ6025NH5RP
供应商: Mouser
标准整包数: 1

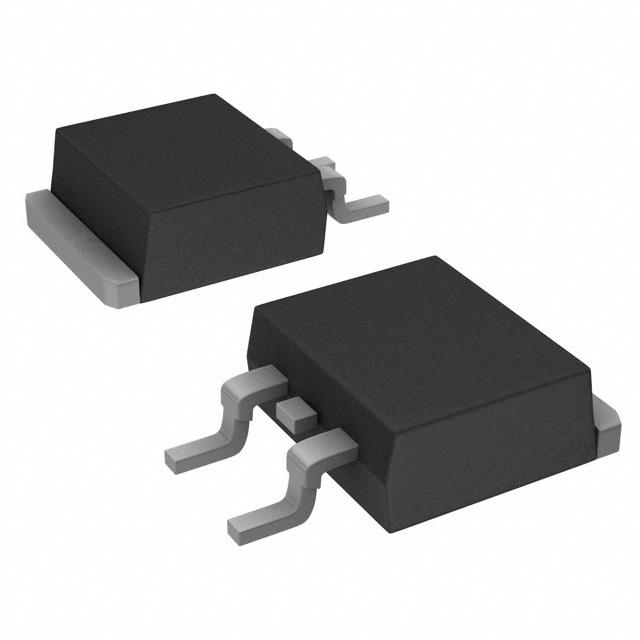

LITTELFUSE 晶闸管/可控硅 QJ6025NH5RP

QJ6025NH5RP概述

    # 25 Amp High Temperature Alternistor Triacs 技术手册

    产品简介


    本手册介绍了 Littelfuse 公司的 25 安培高温交替三极管(Alternistor Triac)系列产品,适用于交流开关和相位控制应用。这些三极管广泛应用于电机速度控制、温度调节控制、照明控制以及静态继电器等领域。作为固态开关系列,它们具有高电压能力和高浪涌电流能力,并且符合 RoHS 和无卤素标准,同时获得 UL 认证。

    技术参数


    以下是该系列三极管的主要技术参数:
    | 参数名称 | 规格 |

    | 最大额定电流(IT(RMS)) | 25A |
    | 最大断开电压(VDRM/VRSM) | 400V、600V 或 800V |
    | 最小门极触发电流(IGT) | 35mA 至 80mA |
    | 最高门极触发电压(VGT) | 1.3V |
    | 门极保持电流(IH) | 最大 50mA 至 100mA |
    | 高温断开电压(VDSM/VRSM) | 400V +100V |
    | 最大功率耗散(PG(AV)) | 0.5W |
    | 门极峰值电流(IGTM) | 4A |
    | 工作温度范围 | -40°C 至 150°C |
    | 存储温度范围 | -40°C 至 150°C |

    产品特点和优势


    1. 高电压能力:最大断开电压可达 800V,适用于多种高电压需求的应用。
    2. 高浪涌电流能力:单半波浪涌电流可达 250A (60Hz),提高了电路的稳定性和可靠性。
    3. 环保材料:符合 RoHS 和无卤素标准,更加环保。
    4. UL 认证:通过 UL 1557 认证,确保产品质量和安全性能。

    应用案例和使用建议


    应用案例
    - 电机速度控制:用于各种电机调速系统,如风扇、泵等。
    - 温度调节控制:用于家电、工业加热系统中,实现精确温度控制。
    - 照明控制:应用于照明设备中,实现灯光亮度调节。
    - 静态继电器:替代传统的机械继电器,提供更稳定的开关性能。
    使用建议
    - 在选择组件时,应确保连续电流不超过其额定值的 75%,以延长其使用寿命。
    - 注意良好的散热设计,以防止过热损坏。
    - 在焊接和成型过程中,应遵循正确的工艺要求,确保安装质量。

    兼容性和支持


    这些三极管采用标准 TO-220AB、TO-218AC 和 TO-263 等封装,可以轻松与现有的电路板和其他电子元器件集成。Littelfuse 提供全面的技术支持和售后服务,以帮助客户解决任何使用中的问题。

    常见问题与解决方案


    1. 问题:浪涌电流导致门极触发失灵。
    解决方法:适当提高门极电流或减少浪涌持续时间。
    2. 问题:工作温度超出规定范围。
    解决方法:在极端环境下使用额外的散热措施,确保温度在规定范围内。
    3. 问题:门极电压不够稳定。
    解决方法:增加门极驱动电源的稳定性,确保门极电压始终处于正常工作范围。

    总结和推荐


    这款 25 安培高温交替三极管具有出色的电气特性和广泛的应用范围。其高电压能力和浪涌电流处理能力使其在各种严苛的环境中表现出色。综合考虑其优异的性能和广泛的适用性,我们强烈推荐此产品用于需要可靠和高性能开关解决方案的各种应用场景。

QJ6025NH5RP参数

参数
SCR类型 -
断态电压 600V
断态最大重复峰值漏电流 10μA
开启状态电压 1.8V
RMS通态电流 25A
平均通态电流 -
最大栅极触发电压 1.3V
通态非重复峰值电流 208A,250A
最大栅极触发电流 50mA
最大栅极峰值反向电压 -
通用封装 TO-263
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QJ6025NH5RP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

QJ6025NH5RP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE QJ6025NH5RP QJ6025NH5RP数据手册

QJ6025NH5RP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.268 ¥ 61.4146
10+ $ 5.456 ¥ 46.1032
100+ $ 4.3308 ¥ 36.5953
250+ $ 3.6288 ¥ 30.6634
500+ $ 2.8875 ¥ 24.3994
库存: 139
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 61.41
