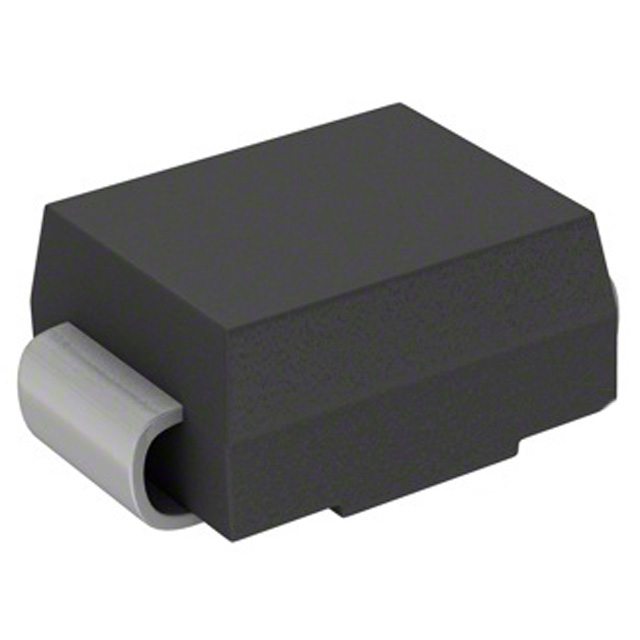

K2400SHRP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 1A 1.5V 16.7A,20A 190V 5μA DO-214 贴片安装
供应商型号: ZT-K2400SHRP
供应商: 海外现货
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 K2400SHRP

K2400SHRP概述

    Teccor®品牌高能双向SIDAC Kxxx0yH系列

    产品简介


    Kxxx0yH系列是Teccor品牌的高能双向SIDAC(硅双向电压触发晶闸管)开关,特别适用于要求较高脉冲电流的气体点火应用,尤其是在低重复率条件下。该系列产品提供DO-15、TO-92带引脚封装和DO-214表面贴装封装选项。电压激活范围为190至280伏特,能够承受高达280伏特的峰值瞬时电压。

    技术参数


    - 触发/击穿电压 (VBO):190V 至 280V
    - 重复峰值反向电压 (VDRM):180V 至 200V
    - 额定通态电流 (IT(RMS)):1A(50/60Hz)
    - 通态峰值电压 (VTM):1.5V
    - 动态保持电流 (IH):150mA(50/60Hz 正弦波)
    - 反向峰值恢复电流 (IBO):50μA
    - 峰值重复脉冲电流 (ITRM):120A(60Hz),280A(5Hz)
    - 最大切换率 (dv/dt):1500V/μs
    - 热阻 (RTH):DO-15 18°C/W,DO-214 30°C/W,DO-92 35°C/W
    - 存储温度范围 (TS):-40°C 至 150°C
    - 结温范围 (TJ):-40°C 至 125°C

    产品特点和优势


    1. 高能量处理能力:Kxxx0yH系列特别设计用于处理高能量脉冲,使其适用于燃气点火系统。
    2. 多封装选择:提供了DO-15、TO-92和DO-214封装,适用于不同的安装需求。
    3. 广泛的应用范围:可用于高电压电源、天然气点火装置及Xenon闪光灯的点火。

    应用案例和使用建议


    Kxxx0yH系列通常应用于需要高电压、大电流的场合,如燃气点火系统。为了确保稳定运行,需注意以下几点:
    1. 适当散热:由于高电流可能引起过热,必须确保有效的散热措施。
    2. 正确接线:确保正确的连接方式,避免反接或短路导致损坏。
    3. 保护电路:设计一个过载保护电路以防止意外损坏。

    兼容性和支持


    Kxxx0yH系列具有良好的通用性和互换性,可轻松集成到现有系统中。此外,制造商提供了详细的焊接参数说明,方便进行可靠的焊接安装。Littelfuse公司还提供了一定的支持和维护服务,包括可靠性测试、环境适应性测试和详细的选型指南。

    常见问题与解决方案


    - 问题1:如何正确测量动态保持电流?
    解答:参考图11所示的动态保持电流测试电路。确保电路符合60Hz正弦波的要求,并且负载电阻为100欧姆。
    - 问题2:如何确保稳定的电压击穿性能?
    解答:建议对产品进行预热处理,并遵循指定的预热参数(150°C 至 200°C,持续60秒至180秒)。

    总结和推荐


    Kxxx0yH系列作为一种高性能、高可靠性的双向SIDAC,以其出色的能源处理能力和广泛的适用性,在燃气点火系统、高电压电源等领域表现优异。推荐使用此系列的产品,特别是在需要高电流、高可靠性的应用环境中。如果您需要更详细的技术咨询或售后服务,建议联系Littelfuse官方支持团队。

K2400SHRP参数

参数
通态非重复峰值电流 16.7A,20A
RMS通态电流 1A
最大栅极触发电流 -
最大栅极峰值反向电压 -
SCR类型 -
开启状态电压 1.5V
断态最大重复峰值漏电流 5μA
最大栅极触发电压 -
断态电压 190V
平均通态电流 -
通用封装 DO-214
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
