QK040K7TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 100mA 40A 1.8V 335A,400A 1KV 20μA 2V TO-218 通孔安装
供应商型号: 2777207
供应商: 海外现货
标准整包数: 1

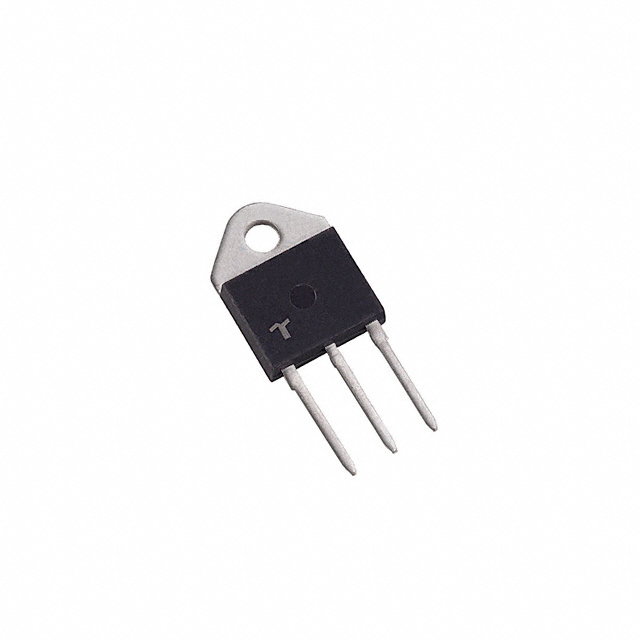

LITTELFUSE 晶闸管/可控硅 QK040K7TP

QK040K7TP概述


    产品简介


    产品类型
    Littelfuse公司的Qxx40xx系列电子元器件,包括双向固态开关,主要用于交流切换和相位控制应用。该系列包含两种类型的产品:40安培的双向固态开关(高换向)和标准双向晶闸管(Triac)。
    主要功能
    这些电子元器件适用于多种场景,如电机速度控制、温度调节、照明控制及静态开关继电器。此外,它们还能在具有极高换向性能要求的应用中表现出色,特别是在处理高电感负载时。
    应用领域
    这类产品广泛应用于加热、照明、电机速度控制等领域。典型应用包括AC固态开关、工业电动工具、健身器材、白色家电及商用电器。

    技术参数


    | 参数名称 | 值范围 | 单位 |
    |
    | RMS 电流(IT(RMS)) | 40A | A |
    | 额定电压(VDRM/VRMM) | 400 - 1000 | V |
    | 触发电流(IGT) | 35 - 100 | mA |
    | 最大峰值非重复浪涌电流(ITSM) | 400 | A |
    | 硅二极管换向速率(dv/dt) | 600 - 700 | V/μs |

    产品特点和优势


    - 符合RoHS标准,无铅且环保。
    - 玻璃钝化结点,增强耐久性。
    - 具备高达1000V的电压能力。
    - 电路隔离,具备最高400A的浪涌能力。
    - 安全机构认证,适合广泛应用。

    应用案例和使用建议


    应用案例
    在工业电动工具中,这些双向固态开关用于控制电动机的速度。例如,在磨床、锯床等设备中,这种开关可以提供精确的电机控制和过载保护。
    使用建议
    确保电机和其他被控装置的工作条件在产品额定值范围内。如果需要更高的耐压能力,可以选择更高电压等级的产品型号。

    兼容性和支持


    兼容性
    Qxx40xx系列的K和J封装符合UL认证标准,适用于2500Vrms。这些产品设计为与其他常见的工业电气组件兼容,可以在复杂的系统集成中稳定运行。
    支持和服务
    Littelfuse公司提供详尽的技术文档和客户支持服务,以帮助客户进行产品选择、设计和故障排除。如果遇到问题,可以通过制造商获取技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 装配过程中焊锡不完全溶解 | 检查预热时间和温度设置,调整预热和回流焊接条件。 |
    | 开关启动困难 | 检查外部电路是否正确连接,确保触发电流达到产品要求。 |
    | 过载损坏 | 确保电机负载不超过额定值,增加外部散热措施。 |

    总结和推荐


    综合评估
    Qxx40xx系列双向固态开关在设计上充分考虑了耐用性和可靠性,特别适合在高电感负载的应用环境中使用。其宽泛的电压和电流范围使得它能够满足多种复杂应用的需求。
    推荐使用
    我们强烈推荐这一系列的产品给那些需要高性能、高可靠性的应用场合,特别是对于电机速度控制和高功率系统而言,这些产品能够提供卓越的性能表现。

QK040K7TP参数

参数
SCR类型 -
最大栅极触发电流 100mA
通态非重复峰值电流 335A,400A
平均通态电流 -
最大栅极峰值反向电压 -
RMS通态电流 40A
开启状态电压 1.8V
断态最大重复峰值漏电流 20μA
断态电压 1KV
最大栅极触发电压 2V
通用封装 TO-218
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

QK040K7TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

QK040K7TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE QK040K7TP QK040K7TP数据手册

QK040K7TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
