Q8025NH6RP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: Littlefuse 双向可控硅, 25A额定, D2PAK (TO-263)封装, 800V峰值, 表面贴装安装
供应商型号: 7931917
供应商: 海外现货
标准整包数: 5

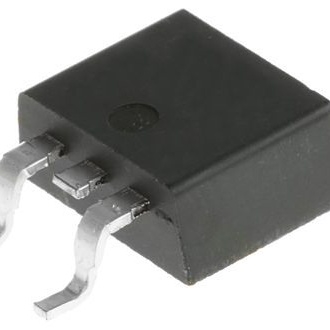

LITTELFUSE 晶闸管/可控硅 Q8025NH6RP

Q8025NH6RP概述


    产品简介




    Littelfuse 的 Qxx25xx 系列是用于交流开关和相位控制应用的 25 安培双向固态开关系列产品。该系列包含标准双向可控硅(Triac)和高换向性能的交替可控硅(Alternistor),适用于电机速度控制、温度调节、照明控制及静态开关继电器等多种应用场合。


    技术参数




    主要技术规格:
    - 最大均方根电流 (IT(RMS)): 25A
    - 最大电压 (VDRM/VRRM): 1000V
    - 门极触发电流 (IGT): 50mA 或 80mA
    - 峰值非重复浪涌电流 (ITSM): 167A 至 250A
    - 最大连续漏电流 (IDRM/IIRRM): 10μA 至 20μA
    - 正向浪涌电流 (I2t): 166A2s 至 260A2s
    - 关断电压上升率 (dv/dt): 200V/μs 至 600V/μs
    - 允许存储温度范围: -40°C 至 125°C
    - 额定工作结温范围: -40°C 至 125°C


    产品特点和优势




    1. 环保认证: 该系列产品符合RoHS标准。
    2. 耐用材料: 使用玻璃钝化结确保更长寿命。
    3. 高电压耐受能力: 最大电压可达到1000V。
    4. 大浪涌电流处理能力: 可承受高达250A的半周期60Hz电流冲击。
    5. 广泛适用: 应用于各种负载条件下的切换应用,如加热、照明、电机控制等。


    应用案例和使用建议




    应用案例:
    - 电机速度控制: 用于控制电动机的转速,提高设备运行效率。
    - 温度调节: 通过调整功率输出来精确控制温度,例如热水器和空调系统。
    - 照明控制: 可用于智能照明系统的调光和开关控制。
    - 工业电源工具和商业家电: 在这些设备中用于高效控制和保护电路。

    使用建议:
    - 设计时应考虑使用75%的设备额定值作为最大连续电流,以延长使用寿命。
    - 采用合适的散热措施以避免过热。
    - 在选择电压等级时应考虑到最坏的情况,确保足够的安全余量。


    兼容性和支持




    该系列产品提供多种封装选项,如TO-220L、TO-218K 和 TO-218J等,确保了与不同设计的兼容性。Littelfuse公司还提供了详细的技术文档和支持服务,帮助用户更好地理解和使用这些产品。


    常见问题与解决方案




    常见问题:
    1. 门极触发电压不一致: 确保测试条件符合标准,并使用合适的方法进行测量。
    2. 过载电流导致损坏: 限制电流不超过设备的额定值,并采用适当的散热措施。
    3. 温度过高导致失效: 确保正确的安装方法并使用合适的散热片。

    解决方案:
    1. 检查测试环境: 严格按照技术手册规定的条件进行测试。
    2. 电流限流: 使用合适的熔断器或限流电阻。
    3. 合理散热: 使用散热片或散热器,保持良好的热管理。


    总结和推荐




    Qxx25xx系列是面向广泛应用的高性能双向固态开关产品,具备高可靠性、稳定性和兼容性。无论是在电机控制、温度调节还是照明应用中,其优越的电气特性和高电压耐受能力使其成为理想的解决方案。鉴于其卓越的性能和广泛的应用场景,我们强烈推荐此系列产品给需要可靠开关控制的用户。

Q8025NH6RP参数

参数
通态非重复峰值电流 208A,250A
SCR类型 -
平均通态电流 25A
断态电压 800V
RMS通态电流 25A
断态最大重复峰值漏电流 10μA
最大栅极触发电压 1.3V
最大栅极峰值反向电压 -
最大栅极触发电流 80mA
开启状态电压 1.8V
长*宽*高 10.67mm*9.4mm*4.78mm
通用封装 TO-263
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

Q8025NH6RP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q8025NH6RP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q8025NH6RP Q8025NH6RP数据手册

Q8025NH6RP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 37.0963
125+ ¥ 35.9852
250+ ¥ 34.8996
库存: 44
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 185.48
