QJ4016NH4RP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 35mA 16A 1.6V 167A,200A 400V 5μA 1.3V D2PAK,TO-263 贴片安装
供应商型号: 3997172
供应商: 海外现货
标准整包数: 1

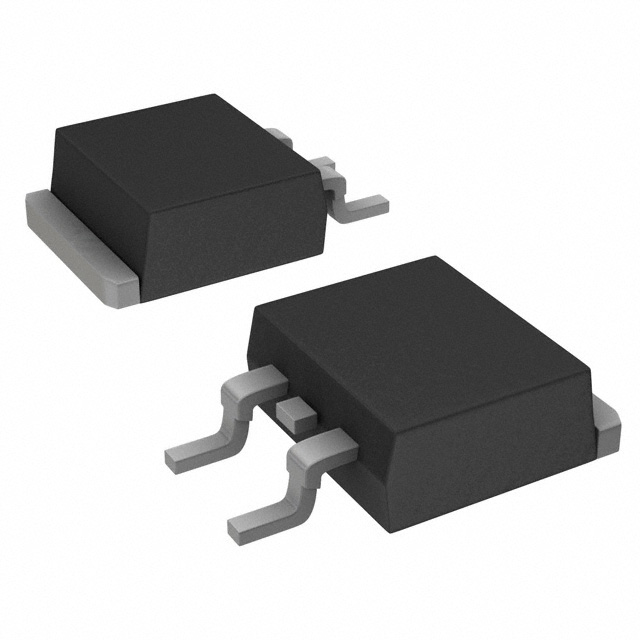

LITTELFUSE 晶闸管/可控硅 QJ4016NH4RP

QJ4016NH4RP概述


    产品简介


    产品名称: 16 Amp High Temperature Alternistor Triacs
    产品类型: 三端双向可控硅(Triac)
    主要功能: 这款高温度额定值的Alternistor Triac适用于AC电源控制应用,例如加热器控制、电机速度控制、照明控制及静态切换继电器。它具有优异的双向导通能力,在第一象限、第二象限和第三象限均能正常工作。
    应用领域: 主要应用于加热系统(如咖啡机、无水热水器和红外加热器)、交流固态继电器、调光灯(包括白炽灯和LED灯)、家用电器中的电机速度控制,以及工业应用中的压缩机电机控制。

    技术参数


    - 额定电流: 16A RMS
    - 额定电压: 400V、600V或800V
    - 非重复峰值浪涌电流: 200A (60Hz半周期)
    - 最大结温: 150°C
    - 触发电流范围: 10mA 至 80mA
    - 工作环境温度: -40°C 至 150°C

    产品特点和优势


    - 高温耐受性: 最大结温高达150°C,保证在恶劣环境中稳定运行。
    - 高浪涌电流处理能力: 可承受200A的半周期浪涌电流,适用于需要频繁启动的大功率负载。
    - 机械与热稳定性: 具有机械和热稳定性,可通过螺丝或夹具安装方式组装。
    - 内部隔离设计: 隔离型封装提供更好的散热和更高的隔离电压。
    - 环保材料: 符合RoHS标准,且不含卤素。

    应用案例和使用建议


    案例一: 咖啡机的加热控制
    案例二: 照明调光器
    案例三: 家用电器中的电机控制
    使用建议:
    1. 设计时应确保最大连续电流不超过组件额定值的75%。
    2. 为防止过热,应注意良好的热管理,特别是在高电流情况下。
    3. 在接线过程中避免过大的扭力,尤其是对于散热板固定螺栓。

    兼容性和支持


    兼容性: 该产品与各种交流负载兼容,包括但不限于电阻性负载和电感性负载。
    支持: 提供全面的技术文档和客户支持服务。制造商还提供了详细的焊接参数指导,以确保装配过程的安全性和可靠性。

    常见问题与解决方案


    - 问题: 触发电流偏高
    解决方案: 检查电路连接是否正确,并增加外部门极电阻。
    - 问题: 在高电流情况下出现过热
    解决方案: 使用更大尺寸的散热器或改进散热设计。
    - 问题: 触发电压异常
    解决方案: 重新检查电路布局,确保电源稳定性和电路接地良好。

    总结和推荐


    总体而言,这款16 Amp High Temperature Alternistor Triac凭借其优异的高温耐受性、高浪涌电流处理能力和良好的机械热稳定性,使其成为各种交流负载控制应用的理想选择。推荐使用此产品来提升加热、照明及电机控制系统的性能与效率。

QJ4016NH4RP参数

参数
SCR类型 -
最大栅极触发电压 1.3V
断态电压 400V
最大栅极峰值反向电压 -
通态非重复峰值电流 167A,200A
断态最大重复峰值漏电流 5μA
开启状态电压 1.6V
RMS通态电流 16A
最大栅极触发电流 35mA
平均通态电流 -
通用封装 D2PAK,TO-263
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QJ4016NH4RP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

QJ4016NH4RP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE QJ4016NH4RP QJ4016NH4RP数据手册

QJ4016NH4RP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 23.7169
10+ ¥ 21.2503
100+ ¥ 20.8708
500+ ¥ 20.4914
1000+ ¥ 20.4914
库存: 495
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 23.71
