Q8025K6TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 80mA 25A 1.8V 208A,250A 800V 10μA 1.3V TO-218 通孔安装
供应商型号: Q8025K6TP-ND
供应商: Digi-Key
标准整包数: 1

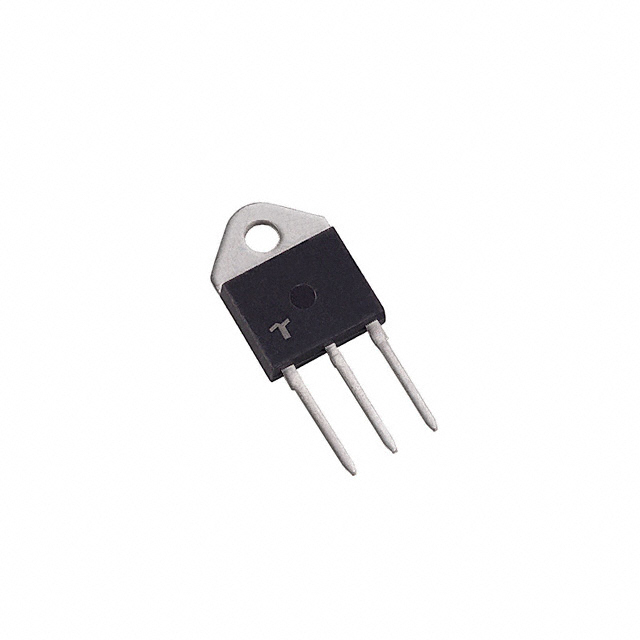

LITTELFUSE 晶闸管/可控硅 Q8025K6TP

Q8025K6TP概述

    # 25 安培标准及高换相性能双向晶闸管(Triacs)产品技术手册

    产品简介


    本系列产品为一款25安培双向固态开关,专为交流开关及相位控制应用而设计,如电机速度调节、温度调控、照明控制及静态切换继电器等。标准的双向晶闸管(Triac)组件在第一象限(Quadrant I 或 III)可操作,并仅在第二或第三象限时接受单极性负门极脉冲;而在第四象限则无法工作。此系列还包含高换相性能的交替型双向晶闸管(Alternistor Triac),特别适合于需要极高换相性能的高感性负载应用。
    主要功能
    - 适用于各种交流电路中的开关及相位控制。
    - 提供良好的电压和电流稳定性,确保设备可靠运行。
    应用领域
    广泛应用于工业控制领域,包括但不限于加热、照明、电机速度控制、健身器材、白色家电以及商业设备等。

    技术参数


    | 参数名称 | 标准值(单位) |

    | 最大 RMS 电流 | 25 A |
    | 最大关断电压 | 1000 V |
    | 最小触发门极电流 | 50 mA |
    | 最大门极触发电压 | 1.3 V |
    | 高温下最小 dv/dt 值 | 5 V/μs |
    其他关键参数还包括:
    - 峰值非重复性浪涌电流:250 A(60 Hz 半周期)
    - 门极平均功率耗散:0.5 W
    - 工作温度范围:-40°C 至 125°C

    产品特点和优势


    特点
    1. 环保合规:符合RoHS要求。
    2. 耐高温能力:能够承受高达125°C的工作温度。
    3. 高电压耐受性:最高可达1000V。
    4. 高瞬时浪涌能力:能够在短时间承受高达250A的浪涌电流。
    优势
    - 玻璃钝化结提高了器件的可靠性和使用寿命。
    - 广泛的电压选择(400V至1000V)满足不同应用场景需求。
    - 提供多种封装形式以适应不同的安装需求。

    应用案例和使用建议


    典型应用案例
    - AC 固态开关:用于家庭自动化系统中的灯光调光器。
    - 工业工具:作为电动工具的核心控制元件。
    - 商用设备:如空调和冰箱的温度控制系统。
    使用建议
    - 在设计时注意散热管理,避免过热导致性能下降。
    - 对于高感性负载,建议使用交替型双向晶闸管以提高换相效率。
    - 在极端环境下运行时,确保提供足够的冷却措施。

    兼容性和支持


    兼容性
    该产品与其他电子元器件具有良好的兼容性,特别是在需要高性能交流开关的场合。对于具体接口和连接方式,请参考相应的机械图纸和技术文档。
    支持服务
    Littelfuse公司提供详尽的技术支持,包括样品申请、工程咨询以及售后保障服务,帮助客户快速解决问题并优化设计方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备频繁出现过热现象 | 检查散热系统是否正常工作;增加外部风扇辅助散热。 |
    | 控制信号不稳定 | 检查信号源的质量;调整门极驱动电路参数。 |
    | 长期使用后性能下降 | 定期检查接线端子是否有松动或腐蚀情况;更换老化部件。 |

    总结和推荐


    这款25安培标准及高换相性能双向晶闸管系列凭借其卓越的性能、广泛的适用性和强大的可靠性,在工业控制和消费电子市场上占据了重要地位。无论是从技术水平还是市场表现来看,它都是一款值得推荐的产品。对于需要高效能交流开关的应用场景,强烈建议选择这一系列的产品来满足需求。
    如果您正在寻找一款稳定、高效的双向晶闸管,Littelfuse 的这款产品无疑是您的理想之选。

Q8025K6TP参数

参数
最大栅极触发电压 1.3V
通态非重复峰值电流 208A,250A
最大栅极触发电流 80mA
最大栅极峰值反向电压 -
开启状态电压 1.8V
平均通态电流 -
断态最大重复峰值漏电流 10μA
RMS通态电流 25A
断态电压 800V
SCR类型 -
通用封装 TO-218
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

Q8025K6TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q8025K6TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q8025K6TP Q8025K6TP数据手册

Q8025K6TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
