Q8008R5TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 50mA 8A 1.6V 800V 50μA 1.3V TO-220AB 通孔安装
供应商型号: ZT-Q8008R5TP
供应商: 海外现货
标准整包数: 1

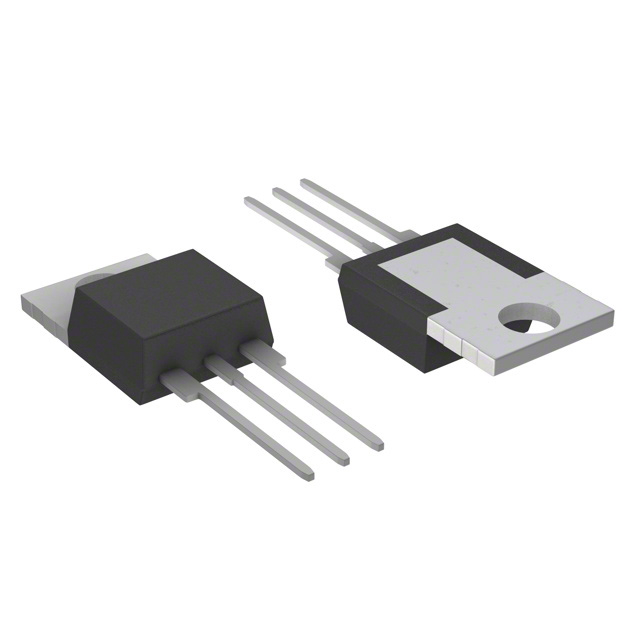

LITTELFUSE 晶闸管/可控硅 Q8008R5TP

Q8008R5TP概述

    电子元器件产品技术手册:8A敏感型及标准型可控硅整流器

    1. 产品简介


    描述:
    本系列产品是8A双向固态开关,适用于交流开关和相位控制应用,如电机速度控制、温度调节、照明控制以及静态切换继电器。该系列包括敏感型、标准型及高换向能力的交替开关(高换向交替可控硅)。
    主要功能:
    - 敏感型组件可在象限I和IV进行门控控制,适合数字控制电路。
    - 标准型组件通常在象限I和III运行,触发自交流线路。
    - 高换向能力的交替可控硅仅在象限I、II和III运行,适用于具有高dv/dt需求的电路。
    应用领域:
    这些可控硅广泛应用于加热、照明和电机速度控制等领域,典型应用包括交流固态开关、调光灯、电动工具和家用电器。

    2. 技术参数


    | 参数 | 单位 | 值范围 |
    |
    | 有效均方根电流 | A | 8 |
    | 最大重复电压(VDRM/VRRM)| V | 400, 600, 800, 1000 |
    | 门极触发电流 | mA | 5 - 50 |
    | 峰值门极触发电流 | A | 4 |
    | 平均门极功耗 | W | 0.4 |
    | 贮存温度范围 | °C | -40至150 |
    | 工作结温范围 | °C | -40至110 |

    3. 产品特点和优势


    - 符合RoHS标准: 绿色环保设计。
    - 玻璃钝化结: 提高耐久性。
    - 高电压能力: 可承受最高达1000V的电压。
    - 高浪涌能力: 浪涌峰值电流可达100A。
    - 隔离等级: L封装提供高达2500VRMS的隔离等级。
    - 无接触磨损: 固态开关消除了电弧和接触反弹,减少电压瞬变。
    - 有限的RFI生成: 视激活点而定。
    - 半周期门激活脉冲: 每个半周期需要短脉冲。

    4. 应用案例和使用建议


    应用案例:
    这些可控硅常用于AC固态开关、调光灯、电动工具、家用电器及具有极高dv/dt要求的应用场合。例如,在具有高度感应负载的工业控制电路中使用高换向能力的交替可控硅。
    使用建议:
    在设计时应仔细选择合适的组件以适应应用的工作参数和环境条件。良好的设计实践应将主端子的最大连续电流限制在额定值的75%以内。适当的热沉和电压额定值选择也很重要。此外,正确安装、焊接和引脚成型也有助于保护组件免受损坏。

    5. 兼容性和支持


    - 认证机构: 符合多种认证标准,如UL认可的化合物满足V-0阻燃等级。
    - 终端材料: 铜合金终端。
    - 支持服务: 供应商提供全面的技术支持和售后保障,确保客户能够充分利用产品的性能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 门极触发电流不足 | 确保门极触发电流在规定范围内 |
    | 过高的浪涌电流 | 使用合适的浪涌电流防护措施 |
    | 门极信号不稳定 | 优化门极信号路径并检查接线|

    7. 总结和推荐


    综合评估:
    这款8A敏感型及标准型可控硅整流器具有卓越的性能和稳定性,适用于多种工业和家用电器。其高电压能力和抗浪涌性能使其在各种应用场景中表现出色。此外,其符合RoHS标准的设计也符合现代绿色环保的要求。
    推荐使用:
    鉴于其出色的电气特性和广泛的应用范围,强烈推荐使用该款可控硅整流器。对于需要高可靠性和长期稳定性的应用,该系列产品无疑是最佳选择之一。

Q8008R5TP参数

参数
开启状态电压 1.6V
最大栅极触发电压 1.3V
断态最大重复峰值漏电流 50μA
通态非重复峰值电流 -
SCR类型 -
平均通态电流 -
最大栅极峰值反向电压 -
最大栅极触发电流 50mA
断态电压 800V
RMS通态电流 8A
通用封装 TO-220AB
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

Q8008R5TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q8008R5TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q8008R5TP Q8008R5TP数据手册

Q8008R5TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
