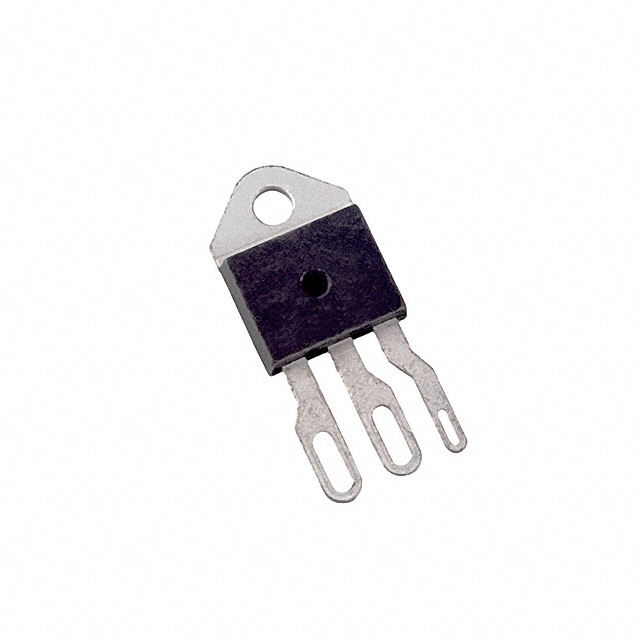

Q6040J7TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: Littlefuse 双向可控硅, 40A额定, TO-218X封装, 600V峰值, 通孔安装
供应商型号: 4066573
供应商: 海外现货
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 Q6040J7TP

Q6040J7TP概述

    # 40 Amp Alternistor (High Commutation) 和 Standard Triacs 技术手册

    产品简介


    Littelfuse 的 40 安培双向固态开关系列适用于交流切换和相位控制应用,如电机速度控制、温度调节控制、照明控制及静态继电器。Alternistor 类型的组件仅在第一象限(I)、第二象限(II)和第三象限(III)中运行,需要高 dv/dt 能力的电路;而标准类型设备则在所有四个象限(I、II、III、IV)中运行。
    主要功能:
    - AC 切换与相位控制:适用于加热、照明和电机速度控制。
    - 高可靠性:适用于工业功率工具、健身器材、白色家电及商业电器。
    - 极高通流能力:适合具有极高感性负载的应用场景。
    应用领域:
    这些设备广泛应用于加热系统、照明控制系统、电机驱动装置以及各种商业和家用电器。

    技术参数


    以下是产品的主要技术规格和电气特性:
    | 参数符号 | 测试条件 | 值 | 单位 |
    ||
    | IT(RMS) | RMS 正向电流 | 40 | A |
    | VDRM/VRRM | 反向阻断电压 | 400 至 1000 | V |
    | IGTM | 门极触发峰值电流 | 35 至 100 | mA |
    | IGTM | 门极触发平均功耗 | 0.5 | W |
    其他参数:
    - 最大存储温度范围:-40°C 至 150°C
    - 工作结温范围:-40°C 至 125°C
    - 门极触发电压:1.3 至 2.0 V
    - 防护特性:RoHS 合规、玻璃钝化结点、高 dv/dt 能力、高达 400A 的浪涌电流承受能力。

    产品特点和优势


    独特功能与优势:
    1. RoHS 合规:符合环保要求,安全可靠。
    2. 高可靠性:耐高温、高反向电压设计,适合恶劣工作环境。
    3. 快速关断性能:在高 dv/dt 和 di/dt 条件下仍能稳定工作。
    4. 隔离结构:增强散热性能,提供更高的隔离电压。
    5. 广泛应用:从工业到消费电子,应用广泛。
    市场竞争力:
    在高性能固态开关领域,该系列产品以其卓越的电特性、抗浪涌能力和适用性脱颖而出,满足各种复杂应用场景的需求。
    应用案例与使用建议
    典型应用案例:
    - AC 固态开关:用于照明和电机调速系统的切换。
    - 健身器材:如跑步机等,需要精确的速度控制。
    - 白色家电:如洗衣机、冰箱等,提供高效能控制。
    使用建议:
    1. 设计注意事项:
    - 确保最大连续电流不超过额定值的 75%。
    - 采用合适的散热片,避免因过热导致损坏。
    - 在选择电压等级时,考虑最坏情况下的需求。
    2. 安装与焊接:
    - 焊接时遵循规定的预热和冷却曲线,确保元件寿命。

    兼容性和支持


    该系列产品具有良好的互操作性,可与其他标准接口的电子元器件无缝集成。制造商提供详尽的技术文档和支持服务,确保用户获得最佳使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 门极触发失败 | 检查门极电流是否满足要求。 |
    | 过热保护失效 | 检查散热片安装是否正确,减少负载。 |
    | 开关不稳定 | 调整 dv/dt 和 di/dt 参数至适当值。 |
    总结与推荐
    综合评估:
    - 优点:高电流处理能力、RoHS 合规、广泛兼容性、强大的技术支持。
    - 推荐使用场景:需要高精度、高性能固态开关的工业和消费类电子产品。
    推荐结论:
    该系列产品凭借其卓越的技术指标和广泛的适用性,非常适合需要高可靠性、高效率和高性能的固态开关应用。我们强烈推荐将其作为首选解决方案。

Q6040J7TP参数

参数
断态最大重复峰值漏电流 20μA
最大栅极触发电流 100mA
最大栅极触发电压 2V
断态电压 600V
通态非重复峰值电流 335A,400A
RMS通态电流 40A
最大栅极峰值反向电压 -
开启状态电压 1.8V
SCR类型 -
平均通态电流 40A
长*宽*高 16mm*4.78mm*21.21mm
通用封装 TO-218X
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

Q6040J7TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q6040J7TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q6040J7TP Q6040J7TP数据手册

Q6040J7TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
