Q6006N5RP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 50mA 6A 1.6V 65A,80A 600V 50μA 1.3V D2PAK,TO-263 贴片安装
供应商型号: Q6006N5RP
供应商: 国内现货
标准整包数: 500

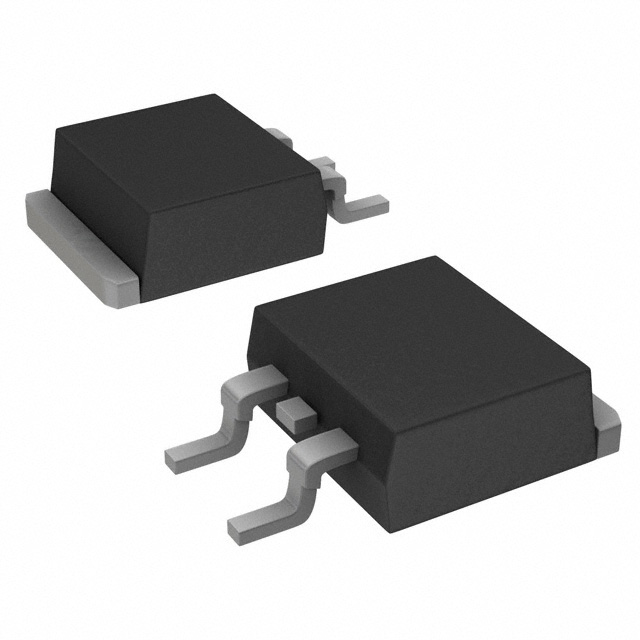

LITTELFUSE 晶闸管/可控硅 Q6006N5RP

Q6006N5RP概述

    电子元器件产品技术手册

    1. 产品简介


    本手册介绍的是Littelfuse公司的半导体产品,特别是标准双向晶闸管(Triac)及其变种。这些器件主要用于交流开关控制和电机驱动等领域。其独特的四象限设计使其能够高效控制交流信号,广泛应用于工业自动化、照明系统、家电控制等领域。

    2. 技术参数


    以下是关键的技术参数:
    - 标准双向晶闸管 (Standard Triac):
    - 最大额定电流 (IT(RMS)): 6 A (全波正弦波)
    - 最大非重复性浪涌峰值电流 (ITSM): 65 A (50 Hz),80 A (60 Hz)
    - 熔断能量值 (I2t): 26.5 A2s (50 Hz),8.3 ms
    - 关断瞬态电压上升率 (di/dt): 70 A/s
    - 最高门极触发电流 (IGT): 1.6 A
    - 平均门极功耗 (PG(AV)): 0.5 W
    - 敏感型双向晶闸管 (Sensitive Triac):
    - 最大额定电流 (IT(RMS)): 10 A (全波正弦波)
    - 最大非重复性浪涌峰值电流 (ITSM): 80 A (50 Hz),85 A (60 Hz)
    - 熔断能量值 (I2t): 17.5 A2s (50 Hz),30 A2s (60 Hz)
    - 关断瞬态电压上升率 (di/dt): 70 A/s
    - 最高门极触发电流 (IGT): 1.6 A
    - 平均门极功耗 (PG(AV)): 0.5 W

    3. 产品特点和优势


    - 四象限操作: 能够在所有四个象限中稳定工作,适用于交流电控系统。
    - 高可靠性: 具有出色的浪涌电流耐受能力,能在短时间内承受高达85 A的电流冲击。
    - 低功耗: 平均门极功耗仅为0.5 W,有助于提高能效和降低热损耗。
    - 广泛应用: 在多种工业应用中表现出色,特别是在交流负载控制方面。

    4. 应用案例和使用建议


    - 工业自动化: 适用于需要精确控制交流负载的应用,如电机驱动。
    - 照明系统: 可用于灯光调光和开关控制。
    - 家电控制: 在家用电器如空调、冰箱中用于电机驱动控制。
    使用建议:
    - 确保在接通电源前对电路进行详细检查,避免过载情况。
    - 使用适当的散热措施以防止过热,保证器件的长期稳定运行。
    - 遵循正确的焊接工艺,确保良好的电气连接。

    5. 兼容性和支持


    这些器件可以与多种电路和组件兼容。Littelfuse提供详尽的文档和技术支持,帮助客户顺利集成这些器件到其项目中。此外,他们还提供样品,方便用户测试和评估。

    6. 常见问题与解决方案


    - 问题: 设备启动时出现不稳定现象。
    - 解决方案: 检查电源输入和负载是否正常,确保正确接线。
    - 问题: 器件在高电流环境下表现不稳定。
    - 解决方案: 使用适当尺寸的散热片,确保良好的散热效果。

    7. 总结和推荐


    综合来看,这些双向晶闸管是高性能、高可靠性的交流电控制器件,非常适合工业自动化和家用电器等领域。其优越的电气特性和广泛的应用范围使其在市场上具有很高的竞争力。强烈推荐在相关应用中使用这些器件。

Q6006N5RP参数

参数
通态非重复峰值电流 65A,80A
断态最大重复峰值漏电流 50μA
最大栅极触发电压 1.3V
最大栅极峰值反向电压 -
平均通态电流 -
开启状态电压 1.6V
SCR类型 -
RMS通态电流 6A
断态电压 600V
最大栅极触发电流 50mA
通用封装 D2PAK,TO-263
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

Q6006N5RP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q6006N5RP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q6006N5RP Q6006N5RP数据手册

Q6006N5RP封装设计

查看详情并下载
Symbol
Footprint
3D Model
