Q8006RH4

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 35mA 6A 80A,85A 800V 1.3V 通孔安装
供应商型号:
供应商:
标准整包数: 0

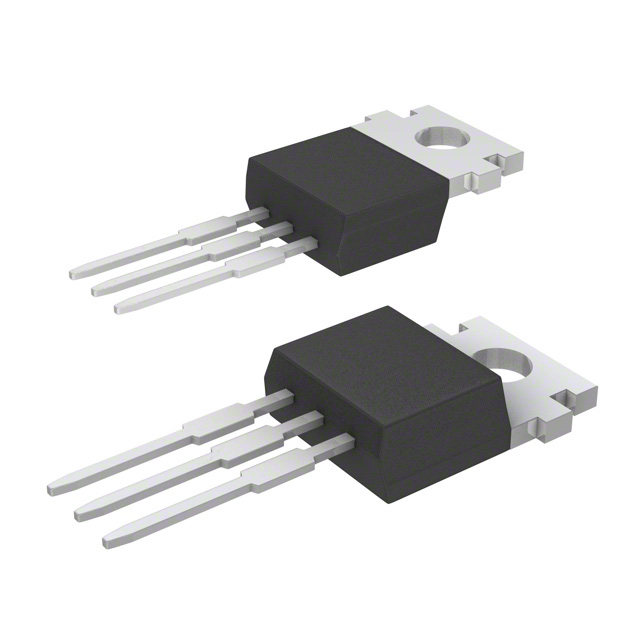

LITTELFUSE 晶闸管/可控硅 Q8006RH4

Q8006RH4概述

    电子元器件产品技术手册解析

    产品简介


    本文档介绍了Littelfuse公司生产的几种不同类型的双向晶闸管(Triac)和单向晶闸管(Alternistor Triac)。这些器件主要用于交流电源开关控制,适用于各种家用电器、工业控制设备以及照明系统等场景。根据不同的电压等级、门极触发电流和敏感度,提供了多种型号选择。

    技术参数


    以下为该产品的关键技术和性能参数:
    - 静态特性
    - 最大正向重复阻断电压 (VDRM): 400-1000V(标准双向晶闸管),400-800V(敏感双向晶闸管)
    - 最大反向重复阻断电压 (IRRMR): 20A(标准双向晶闸管),50A(敏感双向晶闸管)
    - 最大额定值
    - 正弦波全波通态电流 (IT(RMS)):
    - 标准双向晶闸管: TC = 95°C 时为 6A
    - 敏感双向晶闸管: TC = 25°C 时为 1.3A
    - 非重复峰值通态电流 (ITSM):
    - 标准双向晶闸管: TC 初始 = 25°C, t = 20ms, f = 50Hz 时为 65A
    - 敏感双向晶闸管: TC 初始 = 25°C, t = 20ms, f = 50Hz 时为 55A
    - 其他参数
    - 关断增益电流 (IGTM): 1.6A(标准双向晶闸管),1.3A(敏感双向晶闸管)
    - 门极平均功率耗散 (PG(AV)): TJ = 125°C 时为 0.5W
    - 存储温度范围: -40°C 至 150°C
    - 工作结温范围: -40°C 至 125°C

    产品特点和优势


    该系列晶闸管具有以下显著特点和优势:
    - 高可靠性: 能够承受高瞬态电流和电压冲击。
    - 低功耗: 平均门极功率耗散低,确保长寿命操作。
    - 宽温度范围: 工作和存储温度范围广,适用于各种恶劣环境。
    - 多功能性: 支持多种电压等级和电流规格,适应不同的应用需求。

    应用案例和使用建议


    1. 家用电器: 如电热水器、空调压缩机等,用于控制加热和冷却电路。
    2. 工业控制设备: 用于电动机的软启动和停止,提供精准的电流控制。
    3. 照明系统: 用于LED灯条的调光控制,通过调节电流实现亮度变化。
    使用建议:
    - 确保正确选择型号以匹配具体应用中的电压和电流要求。
    - 设计时需注意散热管理,避免过热导致器件损坏。
    - 在门极驱动电路设计时考虑适当的滤波措施,防止干扰信号影响晶闸管的正常工作。

    兼容性和支持


    该系列产品与Littelfuse公司的其他电子元器件高度兼容,并且支持全面的技术文档和售后服务。用户可以轻松获取产品的详细规格和技术支持信息。

    常见问题与解决方案


    1. 问题: 晶闸管频繁烧毁。
    - 解决方案: 检查负载电流是否超过器件的最大允许值,调整电路设计以限制电流。
    2. 问题: 门极驱动信号不稳定。
    - 解决方案: 增加门极滤波电容,提高驱动信号的稳定性和抗干扰能力。
    3. 问题: 温度过高导致器件故障。
    - 解决方案: 加装散热片或风扇,优化散热路径,降低工作温度。

    总结和推荐


    该系列晶闸管以其高可靠性和广泛的应用范围,成为交流开关控制领域的优选解决方案。其广泛的温度适应性和强大的过载保护机制使其非常适合在工业控制和家用电器中使用。我们强烈推荐此产品,尤其是在需要高性能和高可靠性的场合。
    综上所述,Littelfuse的这些晶闸管产品不仅具备优异的电气特性,还提供了详尽的支持和维护文档,是市场上极具竞争力的产品之一。

Q8006RH4参数

参数
断态最大重复峰值漏电流 -
通态非重复峰值电流 80A,85A
SCR类型 -
RMS通态电流 6A
开启状态电压 -
断态电压 800V
平均通态电流 -
最大栅极峰值反向电压 -
最大栅极触发电压 1.3V
最大栅极触发电流 35mA
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装

Q8006RH4厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q8006RH4数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q8006RH4 Q8006RH4数据手册
