首页  >  产品百科  >  Q8040J7TP

Q8040J7TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 100mA 40A 1.8V 335A,400A 800V 20μA 2V TO-218X 通孔安装
供应商型号: Q8040J7TP 涂标
供应商: 国内现货
标准整包数: 1

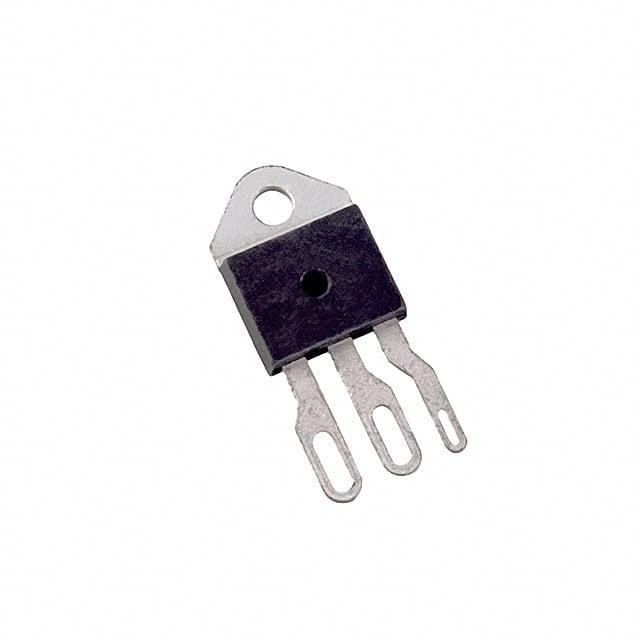

LITTELFUSE 晶闸管/可控硅 Q8040J7TP

Q8040J7TP概述

    40 Amp Alternistor (High Commutation) and Standard Triacs 技术手册

    1. 产品简介


    产品类型: 本系列为双向固体开关,适用于交流电切换及相位控制应用。
    主要功能: 这些器件主要用于电机速度控制、温度调节控制、照明控制以及静态继电器。
    应用领域: 加热系统、照明系统、电机驱动、工业电动工具、健身器材、白色家电及商用电器。

    2. 技术参数


    - 电流(IT(RMS)): 40 A
    - 电压(VDRM/VRRM): 400 V 至 1000 V
    - 门极触发电流(IGT): 35 至 100 mA
    - 峰值非重复浪涌电流(ITSM): 335 A(50 Hz)/ 400 A(60 Hz)
    - 功率耗散(PD (AV)): 0.5 W
    - 最大存储温度范围(Tstg): -40°C 至 150°C
    - 操作结温范围(TJ): -40°C 至 125°C
    - 瞬态过电压保护: 能承受高达1000V的电压
    - 高dv/dt能力: 门极开放时,最高可承受600V/μs 的电压上升率

    3. 产品特点和优势


    - 符合RoHS标准
    - 玻璃钝化接点,提供良好的稳定性和寿命
    - 高达1000V的电压能力
    - 峰值电流可达400A
    - 电气隔离封装,易于散热且具有最高隔离电压

    4. 应用案例和使用建议


    - 加热系统: 用于控制电加热元件的工作状态
    - 照明系统: 可用于调光控制电路
    - 电机驱动: 用于电机的速度控制
    - 工业电动工具: 如钻孔机、切割机等,确保精确的速度和负载控制
    - 白色家电和商用电器: 如洗衣机、空调等,保证高效和可靠的操作
    使用建议:
    - 设计时要充分考虑组件的最大连续电流不超过额定值的75%
    - 注意散热设计,确保在极端条件下仍能正常运行
    - 确保正确安装和焊接以避免机械损伤

    5. 兼容性和支持


    - 兼容性: K 和 J 包装均通过UL认证,可应用于多种电子设备中
    - 支持: 厂商提供了详细的安装和维护指南,并且在产品使用过程中遇到问题时,可通过官方技术支持获取帮助

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动不稳定 | 检查连接线是否牢固;调整门极触发电压 |
    | 电流过大导致设备损坏 | 检查负载是否合适;增加散热措施 |
    | 门极触发电流过高 | 检查门极触发电路是否正常;调整外部电路 |

    7. 总结和推荐


    产品综述: Littelfuse的40A双向固态开关具有高电流能力和优良的耐高温性能,广泛适用于各种家用及工业电器中。无论是作为电机速度控制器还是温度调节器,该产品都能提供可靠稳定的性能。推荐使用: 由于其高性能和高可靠性,这款产品是工业和消费级电子产品制造商的理想选择。

Q8040J7TP参数

参数
断态电压 800V
RMS通态电流 40A
通态非重复峰值电流 335A,400A
最大栅极触发电压 2V
断态最大重复峰值漏电流 20μA
开启状态电压 1.8V
最大栅极峰值反向电压 -
平均通态电流 -
SCR类型 -
最大栅极触发电流 100mA
通用封装 TO-218X
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

Q8040J7TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q8040J7TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q8040J7TP Q8040J7TP数据手册

Q8040J7TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 83.3
100+ ¥ 74.75
150+ ¥ 73.45
200+ ¥ 72.8
库存: 500
起订量: 50 增量: 250
交货地:
最小起订量为:50
合计: ¥ 4165
