Q8010R5TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 50mA 10A 1.6V 100A,120A 800V 10μA 1.3V TO-220-2 通孔安装
供应商型号: ZT-Q8010R5TP
供应商: 海外现货
标准整包数: 1

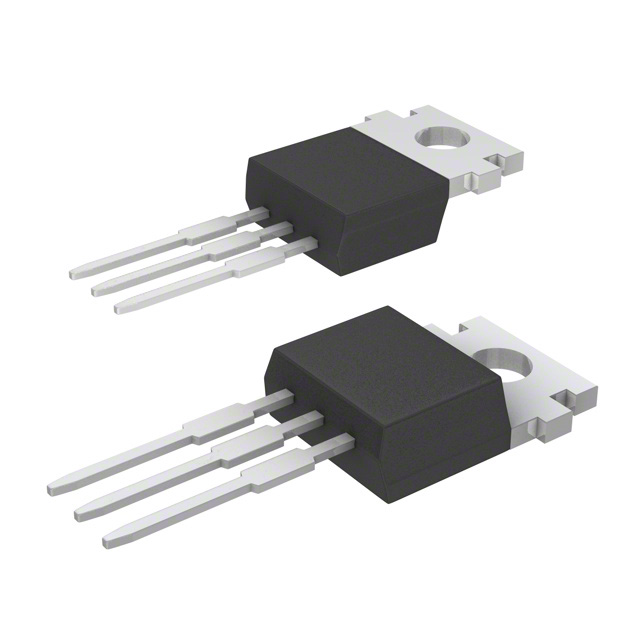

LITTELFUSE 晶闸管/可控硅 Q8010R5TP

Q8010R5TP概述


    产品简介


    本产品是Littelfuse公司生产的10安培双向固态开关系列,适用于交流开关和相位控制应用,如电机速度调节、温度调制控制、照明控制及静态继电器等。标准类型装置通常可以在第一象限和第三象限中通过交流线触发。

    技术参数


    - 主要参数
    - 最大有效值电流(IT(RMS)):10A
    - 最高反向重复峰值电压(VDRM/VRRM):400至1000V
    - 最大触发电流(IGT(Q1)):25至50mA
    - 工作极限
    - 非重复浪涌峰值电流(ITSM):100A(50Hz,20ms),120A(60Hz,16.7ms)
    - 热阻抗(Rθ(J-C)):1.3°C/W(Qxx10Ryy/Qxx10Nyy),2.6°C/W(Qxx10Lyy)
    - 存储温度范围(Tstg):-40至150°C
    - 工作结温范围(TJ):-40至125°C

    产品特点和优势


    - 符合RoHS标准,采用玻璃钝化结点
    - 电压能力高达1000V,浪涌能力达120A
    - 最小隔离电压为2500Vrms,确保安全可靠
    - 固态开关消除了由于电弧或接触抖动引起的电压瞬变
    - 不涉及机械磨损,可减少RFI干扰

    应用案例和使用建议


    这些产品适用于高换流性能的应用,如感应负载的控制。例如,在电机速度调节系统中,这些组件可以提供精确的控制和稳定的性能。建议在实际应用中严格遵守技术手册中的设计原则,确保正确的安装和操作条件,以延长产品寿命。

    兼容性和支持


    产品提供了不同封装选项,如TO-220和TO-263。Littelfuse还提供相关文档和支持资源,用户可以访问官方网站获取更多技术支持和服务。

    常见问题与解决方案


    - 问题:接通瞬间电流过大,导致开关失效
    - 解决方法:选择具有更高浪涌电流能力的型号或增加外部保护措施,如保险丝或浪涌吸收电路
    - 问题:工作温度超出规定范围
    - 解决方法:确保散热良好,使用散热片或其他冷却措施

    总结和推荐


    综上所述,这些10安培双向固态开关系列的产品性能稳定,应用广泛,具备较高的可靠性。特别适合需要高换流性能的应用。总体而言,我们强烈推荐这款产品用于需要精确控制和长期稳定运行的场合。

Q8010R5TP参数

参数
最大栅极触发电压 1.3V
最大栅极触发电流 50mA
最大栅极峰值反向电压 -
断态最大重复峰值漏电流 10μA
RMS通态电流 10A
通态非重复峰值电流 100A,120A
断态电压 800V
平均通态电流 -
SCR类型 -
开启状态电压 1.6V
通用封装 TO-220-2
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

Q8010R5TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q8010R5TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q8010R5TP Q8010R5TP数据手册

Q8010R5TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
