QJ6006DH3TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 10mA 6A 1.4V 60A,72A 600V 10μA 1.3V TO-252-3 贴片安装
供应商型号: ZT-QJ6006DH3TP
供应商: 海外现货
标准整包数: 1

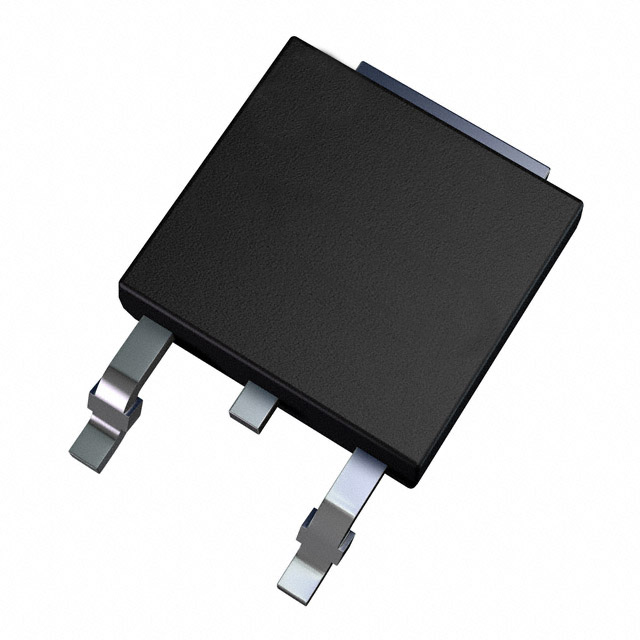

LITTELFUSE 晶闸管/可控硅 QJ6006DH3TP

QJ6006DH3TP概述

    高温高可靠性的6A敏感型及交替触发晶闸管

    产品简介


    6A高温敏感型和交替触发(高换相)晶闸管系列专为交流开关和相位控制应用设计。这些晶闸管广泛应用于电机速度和温度调节控制、照明控制和静态切换继电器等领域。敏感型组件保证了在第一象限(Quadrant I)和第四象限(Quadrant IV)的门极控制,而交替触发型组件仅在第一、第二和第三象限运行,适用于需要高dv/dt能力的电路。

    技术参数


    - 电流能力: 最大持续正弦波有效电流为6A,峰值非重复阻断电压可达700V。
    - 瞬态电流: 在60Hz半周期内可承受高达72A的峰值瞬态电流。
    - 温度范围: 储存温度范围-40°C至150°C,工作结温范围-40°C至150°C。
    - 热阻抗: 结到外壳热阻为1.3°C/W,结到环境热阻为70°C/W。
    - 电气特性: 标称门极触发电流为10至35mA,最大门极保持电流为25至35mA,最大变化率dv/dt为200至350V/μs。

    产品特点和优势


    - 耐高温: 能在高达150°C的温度下工作。
    - 电压和电流能力: 能够处理高达600V的电压和72A的瞬态电流。
    - 无机械磨损: 固态开关消除了电弧或接触弹跳,减少了电压瞬变。
    - RFI抑制: 按激活点的不同,可减少射频干扰(RFI)的产生。
    - 低功耗: 门极平均功耗仅为0.4W(敏感型)或0.3W(交替触发型)。

    应用案例和使用建议


    这些晶闸管非常适合交流开关和相位控制应用,如加热、照明和电机速度控制。典型应用包括固态开关、调光器、电动工具和白色家电。使用时,建议限制最大连续电流通过主端子不超过组件额定值的75%,以确保长寿命和稳定性。

    兼容性和支持


    这些晶闸管与标准的PCB组装工艺兼容,提供了通过贴片和通孔安装的多种封装选项。Littelfuse提供全面的技术支持和客户服务,确保客户能够正确使用和安装这些高性能组件。

    常见问题与解决方案


    - 问题1: 晶闸管无法正常触发。
    - 解决方案: 检查门极触发电流是否达到要求,门极电阻是否匹配。
    - 问题2: 设备过热。
    - 解决方案: 确保正确的散热设计,避免超过最大允许温度。
    - 问题3: 电压波动导致损坏。
    - 解决方案: 使用适当的缓冲电路保护晶闸管免受瞬态电压的影响。

    总结和推荐


    6A高温敏感型和交替触发晶闸管以其优异的温度适应性、高电流和电压能力、低功耗和良好的可靠性脱颖而出。它们非常适合需要高可靠性和长期稳定性的应用场合。总体而言,这些组件具有广泛的适用性,强烈推荐给需要高性能晶闸管的应用场景。

QJ6006DH3TP参数

参数
最大栅极触发电流 10mA
最大栅极触发电压 1.3V
断态电压 600V
平均通态电流 -
开启状态电压 1.4V
SCR类型 -
RMS通态电流 6A
最大栅极峰值反向电压 -
断态最大重复峰值漏电流 10μA
通态非重复峰值电流 60A,72A
通用封装 TO-252-3
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

QJ6006DH3TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

QJ6006DH3TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE QJ6006DH3TP QJ6006DH3TP数据手册

QJ6006DH3TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
