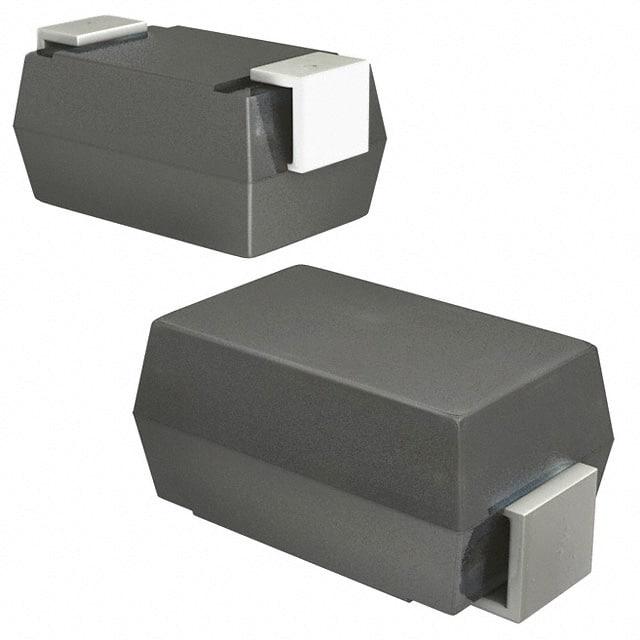

K2500S1URP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 1A 1.2V 16.7A,20A 220V 5μA SMA(DO-214AC) 贴片安装
供应商型号: 18E8-K2500S1URP
供应商: 云汉优选
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 K2500S1URP

K2500S1URP概述

    Kxxx0yU SIDAC系列产品技术手册

    1. 产品简介


    产品类型:
    SIDAC(硅单向电压触发开关)是一种单向电压控制的电子开关装置,用于各种电力系统中的电路保护和控制。它的工作原理是当施加的电压超过其额定触发电压时,SIDAC会导通并进入负阻区域,直到电流下降到其最小保持电流之下才会断开。
    主要功能:
    - 实现高压直流电源的瞬态过压保护。
    - 用于电容放电高压发生器电路。
    - 可以实现电路的定向电流控制和电压保护。
    应用领域:
    - 整流交流/直流电路。
    - 触发电压为75V至260V的应用。
    - 适用于要求符合RoHS标准的环保应用。

    2. 技术参数


    以下是Kxxx0yU SIDAC系列的主要技术规格:
    | 参数 | 测试条件 | 最小值 | 最大值 | 单位 |

    | 触发电压(VBO) 75 | 260 | V |
    | 峰值阻断电压(VDRM) 70 | 220 | V |
    | 正向峰值电流(ITRM) 80 | 280 | A |
    | 非重复峰值浪涌电流(ITSM) 16.7 | 20 | A |
    | 关断状态电压上升率(dv/dt) 1500 V/us |
    | 导通状态电流上升率(di/dt) 150 A/us |
    工作温度范围:-40°C 至 150°C;存储温度范围:-40°C 至 150°C。

    3. 产品特点和优势


    独特功能和优势:
    - SIDAC具有玻璃钝化结,确保其具有耐用性,能够在恶劣环境中稳定运行。
    - 设计用于特定电压范围,能够满足多种应用场景的需求。
    - 符合RoHS标准,环保友好。
    - 具备出色的热稳定性和过载保护能力。

    4. 应用案例和使用建议


    典型应用场景:
    - 在整流交流/直流电路中作为电压控制开关。
    - 在电容放电高压发生器电路中实现精确控制。
    使用建议:
    - 确保安装过程中的散热措施,防止因过热导致的损坏。
    - 按照推荐的焊接参数进行焊接,避免过热和损坏。
    - 使用时考虑其最大工作电流和电压限制,避免过载操作。

    5. 兼容性和支持


    兼容性:
    - 适用于多种封装形式,如DO-15和DO-214AC。
    - 能够与标准的焊接工艺相兼容,例如回流焊和波峰焊。
    支持和服务:
    - 制造商提供详细的安装指南和技术支持,以帮助用户正确安装和使用SIDAC。
    - 提供长期的技术咨询和支持服务,确保客户能够充分发挥产品的潜力。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题:SIDAC在高温环境下无法正常工作。
    - 解决办法: 确保安装过程中采取适当的散热措施,如增加散热片或改善通风条件,确保温度不超过规定范围。
    - 问题:SIDAC触发电压不稳定。
    - 解决办法: 检查连接线路和电源输入,确保输入电压在规定范围内,并检查线路是否有虚接现象。
    - 问题:SIDAC出现过热现象。
    - 解决办法: 确保负载电流不超过规定的最大值,并使用适当的散热设计,如散热片或风扇,确保热稳定性。

    7. 总结和推荐


    综合评估:
    Kxxx0yU SIDAC系列具有高可靠性、广泛适用性和易于集成的特点。它适合于需要精准电压控制和电路保护的应用,特别是整流电路、电容放电高压发生器和触发控制电路等。
    推荐使用:
    强烈推荐使用Kxxx0yU SIDAC系列产品,尤其是在需要高性能和可靠性的关键应用中。其优良的热稳定性、宽广的电压和电流范围,以及对恶劣环境的适应能力,使其成为许多复杂电路的理想选择。

K2500S1URP参数

参数
通态非重复峰值电流 16.7A,20A
RMS通态电流 1A
最大栅极峰值反向电压 -
最大栅极触发电流 -
开启状态电压 1.2V
断态电压 220V
断态最大重复峰值漏电流 5μA
平均通态电流 -
SCR类型 -
最大栅极触发电压 -
4.5mm(Max)
2.79mm(Max)
2.09mm(Max)
通用封装 SMA(DO-214AC)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

K2500S1URP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

K2500S1URP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE K2500S1URP K2500S1URP数据手册
