LPWI201610TB1R0T

产品分类: 贴片电感
厂牌: LITTELFUSE
产品描述: 1MHz 4A 3.2A 1μH 46mΩ ±20% 0806 贴片安装 2mm*1.6mm*1mm
供应商型号: 576-LPWI201610TB1R0T
供应商: Mouser
标准整包数: 1

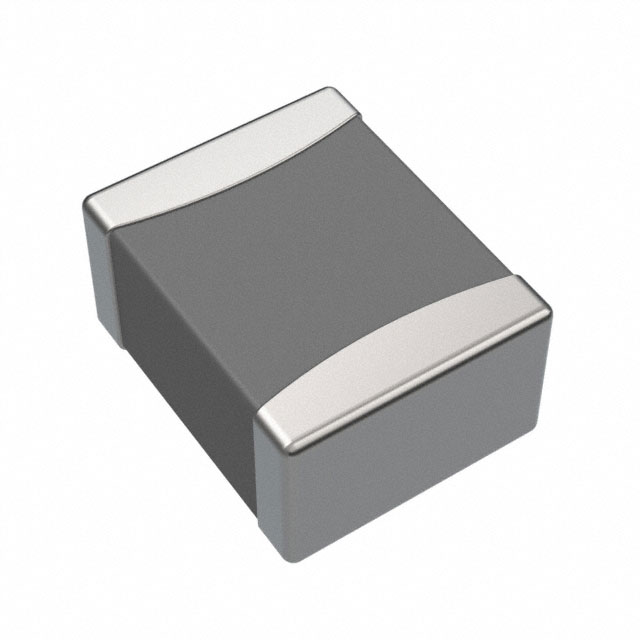

LITTELFUSE 贴片电感 LPWI201610TB1R0T

LPWI201610TB1R0T概述

    Littelfuse LPWI系列功率电感技术手册解析

    一、产品简介


    Littelfuse LPWI系列功率电感是专为电源电路设计的表面贴装型电感器,采用薄膜光刻工艺技术,具有紧凑低轮廓尺寸、低损耗及高效率的特点。此系列产品主要由金属合金复合材料制成,能提供高可靠性、优异的温度饱和特性,以及出色的微型化和低高度设计。

    二、技术参数


    | 规格 | 参数 |

    | 尺寸(mm) | 1608, 2012, 2016, 2520 |
    | 尺寸(英寸) | 0603, 0805, 0806, 1008 |
    | 厚度(mm) | 0.8, 1.0 |
    | 电感量@1MHz(μH) | 0.24, 0.47, 0.68, 1.00, 1.50, 2.20, 3.30, 4.70 |
    | 直流电阻(mΩ) | 17, 24, 33, 47, 68, 100, 150 |
    | 额定直流电流(A) | 1.7至6.0 |
    | 饱和电流(Isat) | 30%电感变化时典型值和最大值 |
    | 温升电流(Itemp) | 40℃温升时典型值和最大值 |

    三、产品特点和优势


    1. 技术特点:
    - 使用薄膜光刻技术,实现小型化和低轮廓设计。
    - 金属合金复合材料确保高可靠性和耐用性。
    - 大电流类型,高饱和电流和高效率等级。
    - 低直流电阻(DCR),提升电源电路效率。
    2. 应用优势:
    - 磁屏蔽设计有效减少电磁干扰。
    - 不同尺寸规格可选,节省PCB空间。
    - 适用于多种电子产品,如DC-DC转换器、移动电话、平板电脑、游戏机等。

    四、应用案例和使用建议


    1. 应用案例:
    - 适用于DC-DC转换器、电源模块等一般用途电子设备。
    - 适合于手机、平板电脑、便携式/穿戴设备、游戏主机、POS机、VR设备、适配器、物联网模块等。
    2. 使用建议:
    - 根据具体的应用需求选择合适的尺寸和电感值。
    - 在设计PCB布局时,考虑电感的散热和电磁干扰问题。
    - 连接焊接需遵循推荐的焊接条件,确保良好的电气连接。

    五、兼容性和支持


    - 兼容性:LPWI系列功率电感与市面上大多数主流电源管理和控制IC兼容,可根据实际应用需要选择适当的型号。
    - 支持服务:制造商提供详细的技术文档和应用指南,确保用户正确使用并发挥最佳性能。此外,还提供技术支持和售后维修服务。

    六、常见问题与解决方案


    1. Q:如何选择合适的电感值?
    - A:根据应用场合和电路要求,参考技术手册中的表格选择最接近所需电感值的型号。

    2. Q:焊接过程中有哪些注意事项?
    - A:严格按照推荐的焊接参数进行操作,确保焊接质量,避免虚焊或过热损伤电感。

    3. Q:长时间运行下温度会显著升高吗?
    - A:根据手册数据,在40℃的温升条件下,电感的工作电流仍能保持在安全范围内,但应定期检查温度,确保正常运行。

    七、总结和推荐


    总体而言,Littelfuse LPWI系列功率电感凭借其紧凑的设计、卓越的性能以及广泛应用场景,成为众多电子设备的优选电源管理元件。对于追求高效、小型化且可靠的电源解决方案的设计者来说,此系列产品无疑是一个值得推荐的选择。希望以上内容能帮助您更好地了解和使用这一先进的电感产品。

LPWI201610TB1R0T参数

参数
电感值 1μH
饱和电流(LSAT) 4A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 46mΩ
额定电流 3.2A
Q值 -
测试频率 1MHz
长*宽*高 2mm*1.6mm*1mm
通用封装 0806
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LPWI201610TB1R0T厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

LPWI201610TB1R0T数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 贴片电感 LITTELFUSE LPWI201610TB1R0T LPWI201610TB1R0T数据手册

LPWI201610TB1R0T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5635 ¥ 4.7616
10+ $ 0.4025 ¥ 3.4011
100+ $ 0.2772 ¥ 2.3423
1000+ $ 0.2419 ¥ 2.0442
3000+ $ 0.2074 ¥ 1.7522
库存: 2793
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.76
