首页  >  产品百科  >  LPWI160808H1R0T

LPWI160808H1R0T

产品分类: 贴片电感
厂牌: LITTELFUSE
产品描述: 1MHz 2A 1.7A 1μH 135mΩ ±20% 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 576-LPWI160808H1R0T
供应商: Mouser
标准整包数: 1

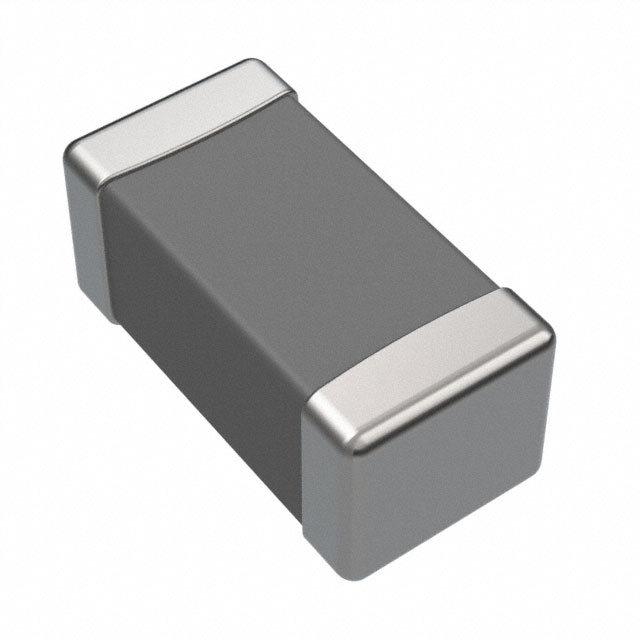

LITTELFUSE 贴片电感 LPWI160808H1R0T

LPWI160808H1R0T概述

    Littelfuse LPWI 系列功率电感

    产品简介


    Littelfuse 的 LPWI 系列电感器采用表面贴装技术,专为电源电路设计。该系列利用薄膜光刻技术,提供紧凑且低剖面的设计,确保在高电流应用中的低损耗和高效率。其金属合金复合材料能够提供出色的可靠性、质量和温度饱和特性。

    技术参数


    LPWI 系列电感器具有以下关键技术和电气特性:
    - 尺寸:包括多种封装,如 1608(0603)、2012(0805)、2016(0806)和 2520(1008)等不同尺寸。
    - 电感量:1MHz 条件下电感值范围从 0.24μH 到 4.7μH 不等。
    - 直流电阻:最低可达 17mΩ。
    - 额定直流电流:根据不同的型号,典型值从 1.7A 到 6.8A 不等。
    - 饱和电流:以 30% 电感降级为基准,典型值从 2.0A 到 6.0A 不等。
    - 工作温度范围:-40°C 至 +125°C。
    - 焊接参数:适用无铅焊锡工艺,峰值温度可达 260°C,焊接时间为 10 秒。

    产品特点和优势


    LPWI 系列电感器具备以下独特的功能和优势:
    - 薄膜光刻技术:实现紧凑和低剖面的设计。
    - 金属合金复合材料:提高可靠性和耐久性。
    - 大型电流类型:适合高电流应用。
    - 高效率:饱和电流可达 95%。
    - 低直流电阻:减少能量损耗,提高电源电路效率。
    - 磁屏蔽:防止电磁干扰。

    应用案例和使用建议


    LPWI 系列电感器适用于多种电子产品,如:
    - 消费电子产品:平板电脑、手机、游戏机、POS 机、虚拟现实设备等。
    - 家用电器:数字电视、DVD 播放器、个人计算机、音频播放器等。
    - 工业设备:打印机、移动电源等。
    使用建议:
    - 散热管理:由于在高电流情况下会产生热量,需注意散热措施,以维持电感器的稳定运行。
    - 连接方式:确保正确的焊点位置和连接方式,避免因连接不当导致的故障。

    兼容性和支持


    LPWI 系列电感器可与多种设备和组件兼容,包括 PCB 设计中的标准引脚布局。此外,制造商提供了详细的焊接参数指南,以及对不同焊接条件下的测试结果。

    常见问题与解决方案


    - 问题:在焊接过程中出现虚焊。
    - 解决方案:检查焊接温度和时间,确保符合制造商推荐的标准。
    - 问题:电流超过额定值。
    - 解决方案:调整系统负载,或者选择更高电流等级的型号。

    总结和推荐


    Littelfuse LPWI 系列电感器是一款性能优异的产品,特别适合于需要高效率和紧凑设计的应用场景。其良好的温度特性和高可靠性使其成为各种便携式设备和消费电子产品的理想选择。因此,我们强烈推荐此系列产品给需要高可靠性和高效能的客户。

LPWI160808H1R0T参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 135mΩ
额定电流 1.7A
Q值 -
测试频率 1MHz
电感值 1μH
饱和电流(LSAT) 2A
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LPWI160808H1R0T厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

LPWI160808H1R0T数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 贴片电感 LITTELFUSE LPWI160808H1R0T LPWI160808H1R0T数据手册

LPWI160808H1R0T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.667 ¥ 5.6362
10+ $ 0.5106 ¥ 4.3146
100+ $ 0.3784 ¥ 3.1975
1000+ $ 0.2916 ¥ 2.464
4000+ $ 0.2419 ¥ 2.0442
8000+ $ 0.2342 ¥ 1.9786
库存: 2861
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.63
