HE3321A0440

产品分类: 磁簧开关
厂牌: LITTELFUSE
产品描述:
供应商型号: HE3321A0440-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 磁簧开关 HE3321A0440

HE3321A0440概述

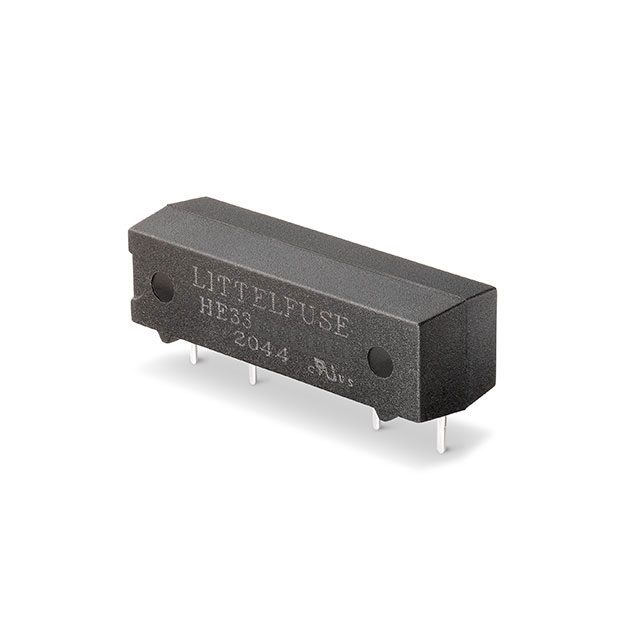

    # HE3300 Miniature Single In-line Reed Relay

    产品简介


    Littelfuse公司的HE3300微型单列直插式舌簧继电器(简称HE3300)是一款专为需要高电压切换能力的小型化应用设计的产品。它采用了单列直插封装形式,提供了常开(NO)、高压常开以及转换触点配置,能够处理高达300Vdc的电压,适用于多种工业控制系统和测试设备。

    技术参数


    尺寸参数
    | 类型 | 长度 (mm) | 宽度 (mm) | 高度 (mm) |

    | 带外部屏蔽 | 24.90 (.980) | 7.60 (.299) | 7.80 (.307) |
    | 不带外部屏蔽 | 24.13 (.950) | 7.00 (.276) | 7.40 (.291) |
    电气与操作特性
    | 触点类型 | 功率 | 切换电压 | 切换电流 | 携带电流 | 绝缘电阻 |
    |
    | Form A SPST-NO(标准) | 10W | 200Vdc | 0.5A | 1.2A | ≥10^10 Ω |
    | Form A SPST-NO(高压) | 10W | 300Vdc | 0.5A | 1.5A | ≥10^10 Ω |
    | Form C SPST-CO(标准) | 5W | 175Vdc | 0.25A | 1.5A | ≥10^10 Ω |
    环境特性
    | 参数 | 最低温度 (°C) | 最高温度 (°C) | 震动 (G) | 冲击 (G) |

    | 工作温度 | -40 | +85 | 20 | 50 |
    | 存储温度 | -40 | +105 | - | - |

    产品特点和优势


    1. 小型化设计:采用单列直插封装,能够实现高密度装配,节省空间和成本。
    2. 低功耗:与电磁继电器相比,HE3300具有更低的线圈功耗。
    3. 环境适应性强:舌簧开关采用全密封结构,不受外界环境影响。
    4. UL认证:产品通过UL 508工业控制开关认证,安全可靠。

    应用案例和使用建议


    应用案例
    - 安防系统:用于各类安全警报系统的信号传输。
    - 电信设备:用于信号切换及隔离。
    - 过程控制系统:用于自动化流程中的信号控制。
    - 自动测试设备:用于测试设备中的信号控制和切换。
    使用建议
    在使用过程中,建议注意以下几点以确保最佳性能:
    - 在高温环境中使用时,应考虑散热措施。
    - 连接时需确保触点接触良好,避免虚接现象。
    - 在选择电源电压时,根据实际需求选择合适的型号(5V, 12V, 24V)。

    兼容性和支持


    HE3300系列继电器支持多种电压等级,并且可选配外部磁屏蔽。如有进一步的兼容性需求或技术支持,建议联系Littelfuse获取详细资料。

    常见问题与解决方案


    常见问题
    1. 继电器无法正常工作:检查连接线是否松动或断裂。
    2. 接触电阻高:清理触点表面,确保接触良好。
    3. 温度过高:检查散热条件,增加散热片或风扇。
    解决方案
    1. 重新连接线路:确保所有连接牢固无误。
    2. 清洁触点:使用干净的棉签蘸取酒精擦拭触点。
    3. 增强散热:增加散热措施,如散热片或风扇。

    总结和推荐


    总体而言,Littelfuse的HE3300微型单列直插式舌簧继电器以其小型化设计、高可靠性及广泛的适用范围,在工业控制和测试设备等领域中表现出色。考虑到其独特的优势和较低的功耗,推荐在需要高可靠性和紧凑设计的应用场合中使用。

HE3321A0440参数

参数
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
开关配置 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

HE3321A0440厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

HE3321A0440数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 磁簧开关 LITTELFUSE HE3321A0440 HE3321A0440数据手册

HE3321A0440封装设计

查看详情并下载
Symbol
Footprint
3D Model
