首页  >  产品百科  >  03560012Z

03560012Z

产品分类: 断路器
厂牌: LITTELFUSE
产品描述: 12 无 15A 底座安装,螺纹安装
供应商型号: F4941-ND
供应商: Digi-Key
标准整包数: 1

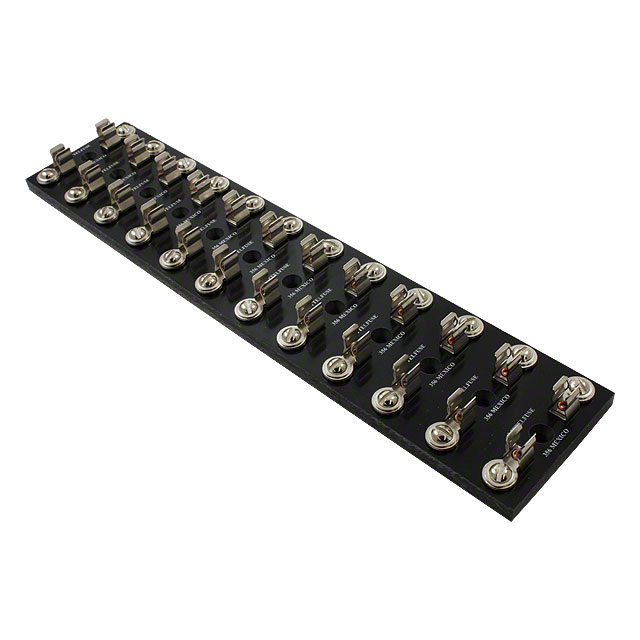

LITTELFUSE 断路器 03560012Z

03560012Z概述

    Cartridge Fuse Blocks 技术手册

    产品简介


    Cartridge Fuse Blocks 是一种用于电路保护的关键电子元件,主要用于高电流应用中。这类产品通常应用于工业控制、电动车辆、太阳能发电系统、家用电器等场景,以确保电路安全。它们的主要功能是在过载或短路时切断电流,从而保护整个电路免受损害。

    技术参数


    - 订购信息
    - 单极:1个 - 长度 0.78” [19.8mm],编号:03560001Z, 03590001Z
    - 双极:2个 - 长度 1.69” [42.9mm],编号:03560002Z, 03590002Z
    - 三极:3个 - 长度 2.59” [65.8mm],编号:03560003Z, 03590003Z
    - 四极:4个 - 长度 3.50” [88.9mm],编号:03560004Z, 03590004Z
    - 五极:5个 - 长度 4.41” [112.0mm],编号:03560005Z, 03590005Z
    - 六极:6个 - 长度 5.31” [134.9mm],编号:03560006Z, 03590006Z
    - 七极:7个 - 长度 6.21” [157.7mm],编号:03560007Z, 03590007Z
    - 八极:8个 - 长度 7.12” [180.8mm],编号:03560008Z, 03590008Z
    - 九极:9个 - 长度 8.03” [204.0mm],编号:03560009Z, 03590009Z
    - 十极:10个 - 长度 8.94” [227.1mm],编号:03560010Z, 03590010Z
    - 十一极:11个 - 长度 9.84” [250.0mm],编号:03560011Z, 03590011Z
    - 十二极:12个 - 长度 10.75” [273.1mm],编号:03560012Z, 03590012Z

    - 兼容保险丝尺寸:3AG/AB
    - 电气特性:
    - 356 系列:额定电流为 15 安培,600V AC/DC
    - 359 系列:额定电流为 30 安培,600V AC/DC
    - 接线端子材料:
    - 356 系列:镍镀弹簧黄铜
    - 359 系列:银镀铍铜
    - 终端类型:B-32THD 螺钉型
    - 基座材料:黑色酚醛层压板
    - 安装孔:直径 .142”/.147” [3.6/3.7mm],深 .295”/.302” [7.5/7.7mm] ×82” [20.8mm] C.S.

    产品特点和优势


    Cartridge Fuse Blocks 的主要优势在于其高电流处理能力和可靠的断路保护能力。镍镀弹簧黄铜和银镀铍铜的使用,确保了良好的导电性和耐久性。黑色酚醛层压板基座不仅提供稳定的机械支撑,还具有良好的绝缘性能。此外,这些产品的设计便于安装和维护,适用于各种严苛的应用环境。

    应用案例和使用建议


    这些融合块常用于工业控制、电动车辆、太阳能发电系统等领域。例如,在电动车辆充电站中,使用这些产品可以确保电源的稳定和安全。为了获得最佳性能,建议在安装前对产品进行详细的测试,确保其在特定应用中的适用性。

    兼容性和支持


    Cartridge Fuse Blocks 可与 3AG/AB 型号的保险丝配合使用,这为用户提供了一定程度的灵活性。Littelfuse 公司提供了广泛的客户支持和资源,包括详尽的技术文档和客户服务热线,以确保用户在使用过程中获得帮助。

    常见问题与解决方案


    1. 问题:安装后未能正常断开电流
    - 解决办法:检查保险丝是否正确安装并已损坏,同时确保所有连接点都已紧固。
    2. 问题:产品过热
    - 解决办法:检查安装环境是否符合要求,减少负载,或更换更高电流容量的产品。

    总结和推荐


    Cartridge Fuse Blocks 以其可靠的安全性和广泛的适用范围,成为了众多高电流应用的理想选择。其优良的设计和高效的电气性能使其在市场上具有很强的竞争力。如果你需要一个能够有效保护电路安全的元件,这些产品是值得考虑的选择。强烈推荐在复杂应用环境中使用这些产品,以确保电路安全。

03560012Z参数

参数
照明
断路器类型 -
执行器类型 -
额定电流 15A
极数 12
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

03560012Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

03560012Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 断路器 LITTELFUSE 03560012Z 03560012Z数据手册

03560012Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 49.7432 ¥ 416.2884
5+ $ 41.2693 ¥ 345.3723
10+ $ 38.0661 ¥ 318.5655
50+ $ 31.516 ¥ 263.7491
100+ $ 29.0315 ¥ 242.9573
250+ $ 28.3413 ¥ 237.1812
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 416.28
直接购买
加入购物车
