57600000001

产品分类: 断路器
厂牌: LITTELFUSE
产品描述: 1 无 6.3A 通孔安装
供应商型号: 57600000001-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 断路器 57600000001

57600000001概述

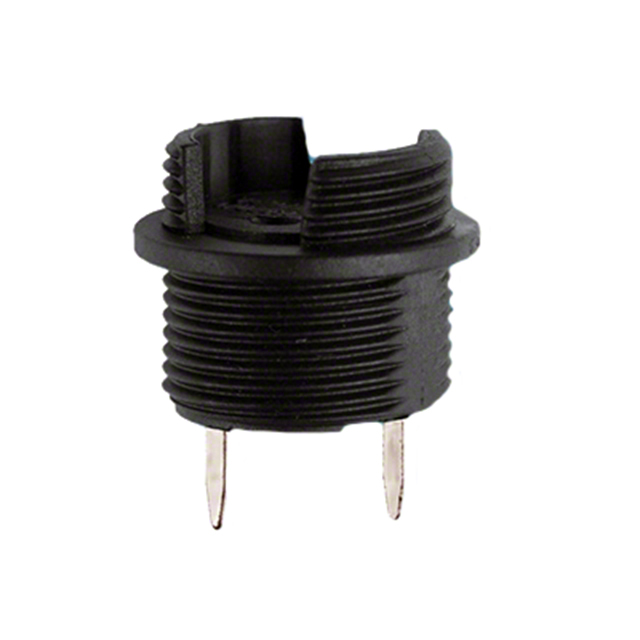

    Radial Leaded Fuse Holders 570/571/576 系列技术手册

    1. 产品简介


    产品类型:径向引线式保险丝座
    主要功能:为特定类型的保险丝(TR5/TE5)提供安装平台,用于电路保护。适用于各种电气和电子设备中。
    应用领域:广泛应用于家电、工业设备、汽车电子等领域,确保电路的安全性和稳定性。

    2. 技术参数


    - 额定电压:250V
    - 最大电流/功率:
    - 570系列:6.3A/2.5W
    - 571系列:6.3A/2.5W
    - 576系列:6.3A/1.6W
    - 材料:
    - 底座:黑色热塑性塑料,UL 94 V-0等级
    - 盖子:透明聚碳酸酯,UL 94 V-0等级
    - 金属部分:镀锡铜合金
    - 安装方式:
    - 面板安装:直径12.7mm,D型孔或双D型孔;允许的塑料六角螺母扭矩为1.2Nm
    - 印刷电路板安装:7.62mm间距孔,适合波峰焊
    - 端子类型:
    - 快速连接端子:适合0.5mm接片
    - 插针端子:适合1.3mm孔
    - 最小横截面积:
    - 导体:2.5mm²
    - 导电路径:0.2mm²
    - 单位重量:
    - 570系列:底座2.2g,盖子0.94g
    - 571和576系列:底座1.6g,盖子0.94g
    - 尺寸(单位:毫米):
    - 底座:11.50 (0.453”) x 7.50 (0.295”) x 5.08 (0.200”)
    - 盖子:0.50 (0.020”) x 5.08 (0.200”) x Ø15.00 (0.591”)

    3. 产品特点和优势


    - 兼容性高:可与TR5/TE5型保险丝兼容,适用于多种应用场景。
    - 高可靠性:采用UL 94 V-0级材料,确保高耐燃性。
    - 安装简便:提供面板安装和印刷电路板安装两种方式,适应性强。
    - 轻量化设计:重量轻,便于集成到各类设备中。
    - 广泛的认证:通过多项安全认证,如E14721,确保产品安全可靠。

    4. 应用案例和使用建议


    应用案例:
    - 家电设备:用于微波炉、冰箱等家电的安全保护。
    - 工业设备:用于电动工具、机床等工业设备的过载保护。
    - 汽车电子:用于车载电子系统的短路保护。
    使用建议:
    - 在安装过程中,务必确认正确的保险丝座重新评级。
    - 使用前进行详细的应用测试,确保安装正确无误。
    - 选择合适的安装方式,根据具体应用需求选择面板安装或印刷电路板安装。

    5. 兼容性和支持


    兼容性:
    - 570/571/576系列保险丝座均能与TR5/TE5型保险丝兼容。
    支持:
    - 提供详尽的数据手册和资源,方便用户了解产品详细信息。
    - 提供样品,方便客户测试和验证产品性能。

    6. 常见问题与解决方案


    - 问题1:保险丝座安装后不稳定。
    - 解决方案:检查安装时是否使用了正确的扭矩值,确保塑料六角螺母扭矩为1.2Nm。

    - 问题2:保险丝座接触不良。
    - 解决方案:确保保险丝与保险丝座的良好接触,必要时更换新的保险丝。

    - 问题3:安装孔尺寸不匹配。
    - 解决方案:根据具体需求选择面板安装或印刷电路板安装方式,并确认对应的安装孔尺寸。

    7. 总结和推荐


    综合评估:
    - 优点:
    - 高兼容性,适用于多种保险丝型号。
    - 采用高耐燃材料,确保产品可靠性。
    - 安装方式灵活,适应多种应用场景。
    推荐:
    - 强烈推荐:该系列产品因其广泛的应用领域、可靠的性能和丰富的支持资源,非常适合各类电器和电子设备的安全保护需求。建议用户在选购时考虑具体应用需求,选择合适的安装方式。

57600000001参数

参数
断路器类型 -
执行器类型 -
额定电流 6.3A
极数 1
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明
安装方式 通孔安装
零件状态 在售
包装方式 散装

57600000001厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

57600000001数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 断路器 LITTELFUSE 57600000001 57600000001数据手册

57600000001封装设计

查看详情并下载
Symbol
Footprint
3D Model
