03453HS4ZX010

产品分类: 断路器
厂牌: LITTELFUSE
产品描述: 1 无 20A 面板安装
供应商型号: ZT-03453HS4ZX010
供应商: 海外现货
标准整包数: 1
LITTELFUSE 断路器 03453HS4ZX010

03453HS4ZX010概述

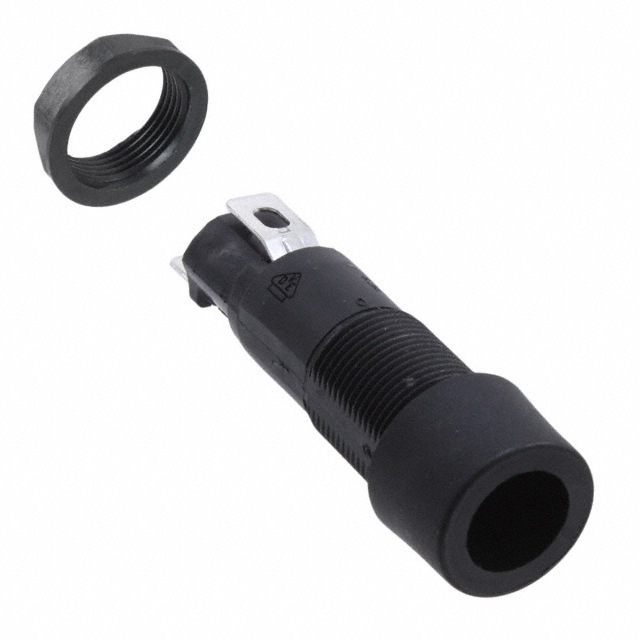

    # Littelfuse 345系列闭式面板安装型熔断器座

    产品简介


    Littelfuse 345系列闭式面板安装型熔断器座是一款专为电气安全设计的产品,符合IEC标准60127-6的规定。该系列产品能容纳3AB、3AG、5×20mm及2AG等多种规格的保险丝,适用于广泛的电气应用场合。通过不同的旋钮选择,可以实现保险丝型号之间的互换,从而减少库存需求。此外,这款产品具有防误触设计,即使旋钮意外被按压也不会中断电路,确保了更高的安全性。

    技术参数


    - 兼容保险丝:3AB、3AG、5×20mm、2AG
    - 绝缘电阻:最小值10,000兆欧,测试电压500伏直流
    - 接触电阻:小于0.005欧姆(电流不大于1安培)
    - 额定温度范围:-40°C至+85°C
    - 安装方式:
    - 螺纹安装方式能承受15英寸·磅的安装扭矩
    - 面板厚度要求(低轮廓和高轮廓):最小0.032英寸,最大0.310英寸
    - 快速安装面板厚度:最小0.012英寸,最大0.360英寸
    - 后部安装面板厚度:最小0.012英寸,最大0.260英寸
    - 材料:
    - 主体材料:黑色玻璃填充热塑性塑料(UL 94V0等级)
    - 旋钮材料:灰色、蓝色或黑色玻璃填充热塑性塑料(UL 94V0等级)
    - 六角螺母材料:黑色玻璃填充热塑性塑料

    产品特点和优势


    - 多功能兼容性:能够接受多种不同规格的保险丝,减少了库存需求。
    - 安全性:具备防误触设计,确保保险丝不会因旋钮误操作而失效。
    - 安装灵活性:提供五种类型的保险丝座,以及两种终端连接方式(双用途焊接/快速连接和NEMA/DIN快速连接),适应多种安装需求。
    - 识别方便:字母标识和色码化的旋钮便于快速识别不同规格的保险丝。

    应用案例和使用建议


    应用案例
    此款保险丝座广泛应用于工业控制设备、照明系统及家用电器等领域,如需要保护电动机、加热装置及其他关键电气组件免受过载和短路损害。
    使用建议
    为了保证长期的可靠性,在安装前应对电路进行全面检查,确保保险丝规格与电路需求匹配。定期对设备进行维护检查,以避免因绝缘损坏或其他原因导致的意外失效。

    兼容性和支持


    Littelfuse公司为这款保险丝座提供了全面的技术支持和售后保障,包括但不限于配件订购、故障诊断及维修服务。该产品还获得了多项认证,如UL认证等,进一步确保其质量和性能的可靠性。

    常见问题与解决方案


    - Q: 如何确定正确的保险丝规格?
    - A: 查阅产品手册中的Fuseology部分,根据具体电路负载来选择合适的保险丝规格。

    - Q: 旋钮意外按压后如何复位?
    - A: 可通过更换旋钮来重新设定,或联系技术支持寻求帮助。
    - Q: 保险丝座的终端样式有哪些选择?
    - A: 提供双用途(焊接/快速连接)及NEMA/DIN快速连接两种终端样式。

    总结和推荐


    综上所述,Littelfuse 345系列闭式面板安装型熔断器座凭借其多功能性、安全性和灵活性,成为了市场上极具竞争力的选择之一。它不仅满足了各类电气应用的需求,还在设计和制造过程中充分考虑了用户的便利性和安全性。强烈推荐在需要高度可靠且安全的电气保护场合中使用这款产品。

03453HS4ZX010参数

参数
极数 1
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 -
执行器类型 -
额定电流 20A
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

03453HS4ZX010厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

03453HS4ZX010数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 断路器 LITTELFUSE 03453HS4ZX010 03453HS4ZX010数据手册

03453HS4ZX010封装设计

查看详情并下载
Symbol
Footprint
3D Model
