03455LS3X

产品分类: 断路器
厂牌: LITTELFUSE
产品描述: 1 无 10A 面板安装
供应商型号: ZT-03455LS3X
供应商: 海外现货
标准整包数: 1
LITTELFUSE 断路器 03455LS3X

03455LS3X概述


    产品简介

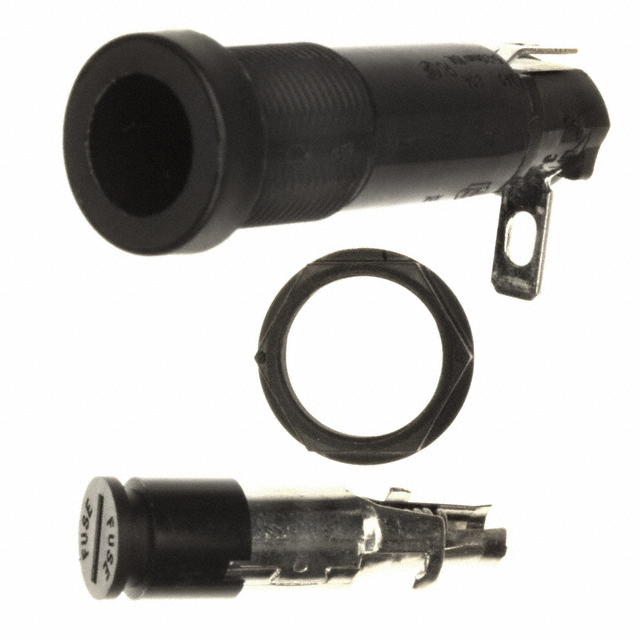

    本产品为封闭式保险丝夹具(Enclosed Fuseholders),特别适用于面板安装。该系列电子元器件涵盖3AB、3AG、5×20mm及2AG四种保险丝尺寸,符合IEC标准60127-6的安全要求。产品设计用于防止电击,并提供了多种型号和终端样式选择,以满足不同的应用需求。

    技术参数


    - 兼容性:可容纳3AB、3AG、5×20mm和2AG尺寸的保险丝,具体取决于所选旋钮。
    - 绝缘电阻:最小值为10,000兆欧,施加电压为500V DC。
    - 接触电阻:在电流不超过1安培的情况下,平均接触电阻小于0.005欧姆。
    - 安装方式:适用于螺纹式和快速安装式两种安装方式。
    - 材料:
    - 保险丝夹具主体:黑色玻璃填充热塑性塑料(UL 94V0)。
    - 旋钮:灰色、蓝色或黑色玻璃填充热塑性塑料(UL 94 V-0)。
    - 六角螺母:黑色玻璃填充热塑性塑料。
    - 环境温度范围:工作环境温度为-40°C至+85°C。
    - 终端类型:
    - 可以通过焊锡或3/16英寸NEMA快速连接进行连接。
    - 也可以通过1/4英寸NEMA/DIN快速连接进行连接。

    产品特点和优势


    1. 防误触设计:特有的防松动功能可以防止意外按下旋钮时导致电路中断。
    2. 灵活性高:五种不同类型的保险丝夹具可以满足各种设计需求。
    3. 互换性:不同尺寸的保险丝可以通过更换旋钮来适应,从而减少库存需求。
    4. 耐用性强:使用铜合金制造,具有优良的导电性能和抗腐蚀能力。

    应用案例和使用建议


    - 应用案例:这种保险丝夹具常被应用于工业控制系统、汽车电子设备和家用电器等场合,确保在过载情况下能够迅速切断电路以保护设备。
    - 使用建议:在安装时,要根据具体的安装孔尺寸选择合适的终端类型。在进行焊接操作时,要注意控制焊接温度以避免对保险丝造成损坏。

    兼容性和支持


    - 兼容性:该产品与市场上常见的3AB、3AG、5×20mm及2AG尺寸的保险丝完全兼容。
    - 支持服务:制造商提供相应的配件和服务,如螺母、锁紧垫圈和橡胶密封圈等,以便于进一步的安装和维护。

    常见问题与解决方案


    - 问题一:保险丝夹具是否可以承受高温?
    - 解答:该保险丝夹具可以在-40°C到+85°C的环境温度范围内正常工作,但长期处于高温环境下可能会缩短其使用寿命。
    - 问题二:如何判断保险丝夹具是否出现故障?
    - 解答:可以通过检查保险丝夹具的接触电阻是否超出标准范围来判断其是否出现故障。如果接触电阻显著增加,则可能是内部接触不良造成的。

    总结和推荐


    总的来说,这款封闭式保险丝夹具凭借其坚固的设计、广泛的适用性和便捷的操作,非常适合于各类需要保险丝保护的应用场景。推荐用户在选择合适的产品型号后,根据具体需求进行安装和使用。

03455LS3X参数

参数
照明
断路器类型 -
执行器类型 -
额定电流 10A
极数 1
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

03455LS3X厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

03455LS3X数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 断路器 LITTELFUSE 03455LS3X 03455LS3X数据手册

03455LS3X封装设计

查看详情并下载
Symbol
Footprint
3D Model
