03420828X

产品分类: 断路器
厂牌: LITTELFUSE
产品描述: 1 无 20A 面板安装
供应商型号: F4872-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 断路器 03420828X

03420828X概述


    产品简介

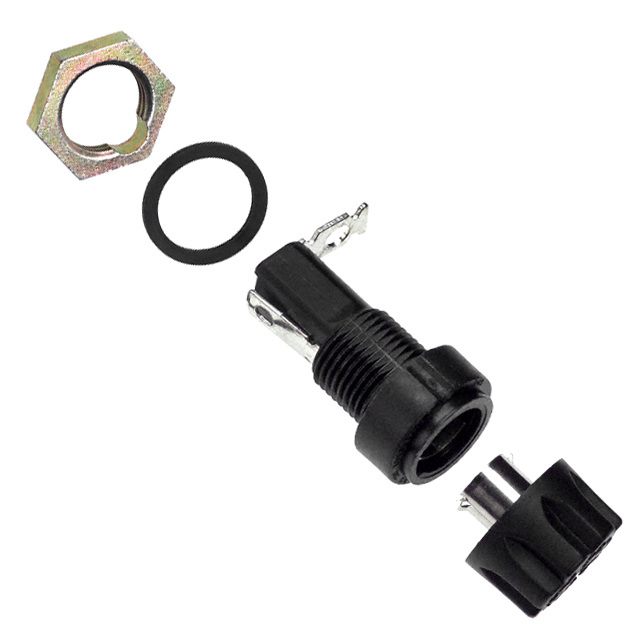

    Littelfuse 342系列面板安装封闭式保险丝座
    Littelfuse的342系列面板安装封闭式保险丝座适用于通用和防水应用。该系列产品主要包括直角终端型和角连接型两种基本类型,可以配合3AG/AB规格的保险丝使用。它们设计用于各种电气设备中,提供过流保护,确保系统的安全稳定运行。

    技术参数


    - 兼容保险丝:3AG/AB
    - 额定电流:20安培(最高电压为250伏)
    - 工作温度范围:-40°C 至 +85°C
    - 绝缘强度:最小2400伏(通用型号);最小1500伏(防水型号)
    - 耐受扭矩:15 lb-in;通用型号的最大面板厚度为0.187英寸,防水型号的最大面板厚度为0.250英寸
    - 外壳材料:通用型号为黑色热塑性材料(UL94 V-0),防水型号为黑色热固性材料(UL94 V-0)
    - 终端材料:铜及铜合金,均镀锡;部分规格终端镀镍

    产品特点和优势


    - 通用性强:适用于多种应用场景,无论是普通电气设备还是防水要求高的环境。
    - 高可靠性:设计坚固,能够承受较重的扭矩压力,适用于不同厚度的面板。
    - 环保合规:符合RoHS标准,采用无铅材料。
    - 防护等级高:通过UL认证,防水型号具有更高的密封性能,适合恶劣环境下的使用。

    应用案例和使用建议


    应用场景:
    - 工业自动化设备
    - 建筑控制系统
    - 汽车电子系统
    使用建议:
    - 确保选用合适的保险丝型号以避免因过载而频繁更换保险丝。
    - 在安装前检查面板的厚度,选择适合的型号以确保良好的固定效果。
    - 对于防水型号,定期检查O型圈是否完好无损,以保证持续的防水效果。

    兼容性和支持


    342系列保险丝座可与标准的3AG/AB保险丝兼容。厂商提供了丰富的安装配件,如紧固螺母、丁基垫圈和六角螺母等,方便客户自行安装。此外,还提供详尽的技术文档和客户支持服务,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    1. 问:如何确保保险丝座正确安装?
    - 答:确保安装面板的厚度符合要求,并使用提供的螺母和垫圈进行固定。检查安装后是否能承受规定的扭矩压力。
    2. 问:如何更换保险丝?
    - 答:按照手册上的指示操作,首先断开电源,然后打开保险丝座,更换损坏的保险丝后再重新安装。
    3. 问:防水型号如何维护?
    - 答:定期检查O型圈的密封情况,如有损坏应及时更换。保持密封面清洁,防止尘土和其他异物进入。

    总结和推荐


    342系列面板安装封闭式保险丝座凭借其坚固耐用的设计、广泛的适用性和优异的防护性能,在各种电气应用中表现出色。产品在多种复杂环境中展现出卓越的可靠性和稳定性,特别适合需要高防护等级的应用场合。综上所述,推荐将此款保险丝座应用于需要严格保护和高性能要求的项目中。

03420828X参数

参数
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 -
执行器类型 -
额定电流 20A
极数 1
额定电压-AC -
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

03420828X厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

03420828X数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 断路器 LITTELFUSE 03420828X 03420828X数据手册

03420828X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.068 ¥ 110.4246
5+ $ 10.8389 ¥ 91.5885
10+ $ 9.6314 ¥ 80.6031
50+ $ 7.9841 ¥ 66.8168
100+ $ 7.3607 ¥ 61.5999
250+ $ 6.606 ¥ 55.2843
500+ $ 6.2534 ¥ 52.3331
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 110.42
