0520 0005 ZXGY

产品分类: 断路器
厂牌: LITTELFUSE
产品描述: 1 无 10A 底座安装 36.58mm(长度)*12.7mm(高度)
供应商型号:
供应商:
标准整包数: 0
LITTELFUSE 断路器 0520 0005 ZXGY

0520 0005 ZXGY概述


    产品简介

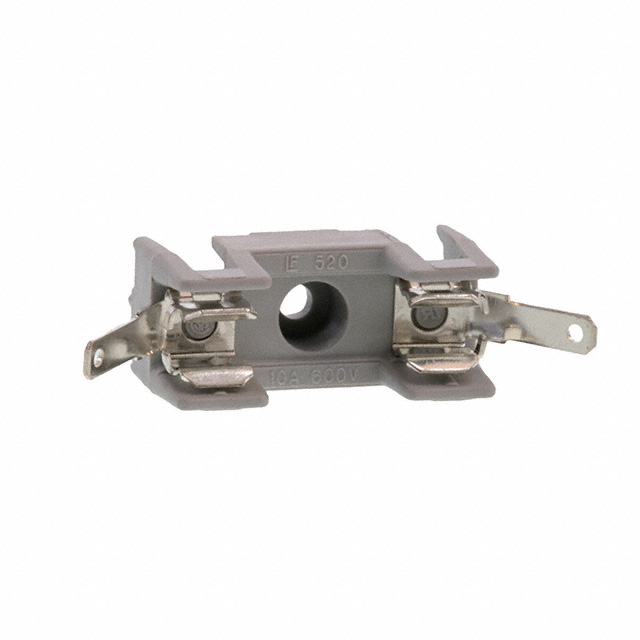

    520系列OMNI-BLOK®保险丝座是为5×20毫米规格的保险丝设计的紧凑型通用块,适用于多种电路保护需求。这种低轮廓设计提供了多种终端选择,包括焊锡型终端、NEMA风格的QC终端和PCB安装型终端,这些终端均采用镀锡黄铜材料,具有良好的导电性和耐腐蚀性。其独特的自对准夹持设计能有效降低接触电阻,提升电气连接的可靠性。520系列保险丝座广泛应用于工业控制、汽车电子、通信设备及家用电器等领域。

    技术参数


    - 认证机构:UL/CSA/VDE
    - 电气参数:
    - 焊锡型终端:额定电流10A,电压等级600V;额定电流6.3A,电压等级250V
    - QC型终端:同上
    - PCB型终端:同上
    - 绝缘强度:最低1500V
    - 端子材料:镀锡弹簧黄铜
    - 底座材料:玻璃增强热塑性塑料,UL 94V0阻燃等级,灰色(抗旋转系列)或黑色
    - 工作温度范围:-40°C至+85°C

    产品特点和优势


    1. 低轮廓设计:使得520系列保险丝座适合于空间受限的应用场合。
    2. 多功能终端选择:用户可以根据需要选择合适的终端类型,增强了产品的灵活性。
    3. 镀锡黄铜端子:提高了电气连接的可靠性和使用寿命。
    4. 独特的自对准夹持设计:减少了接触电阻,提高了安全性。
    5. 抗旋转功能:提高了使用的稳定性,尤其适用于动态环境中。

    应用案例和使用建议


    应用案例:在工业控制系统中,由于环境较为恶劣,传统的保险丝座可能因为震动而松动。520系列保险丝座通过其抗旋转设计可以显著减少这类问题的发生,确保系统的稳定运行。
    使用建议:在进行焊接操作时,应严格按照制造商提供的焊接工艺进行,避免过高的焊接温度损坏保险丝座。此外,在选择保险丝时,要确保其额定电流和电压等级与实际需求相匹配,以保证最佳保护效果。

    兼容性和支持


    520系列保险丝座支持5×20毫米规格的保险丝,并且与标准的电气系统具有良好的兼容性。Littelfuse公司提供详细的技术支持和售后服务,包括产品咨询、技术支持和故障诊断服务,确保用户能够获得满意的使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 保险丝座无法牢固固定保险丝 | 检查保险丝座的自对准设计是否正常工作;若损坏,则需更换新的保险丝座 |
    | 保险丝座在高震动环境下容易松动 | 选用抗旋转功能的保险丝座型号 |

    总结和推荐


    520系列OMNI-BLOK®保险丝座以其独特的设计和卓越的性能,成为了各类电路保护领域的理想选择。它不仅满足了严苛的电气要求,而且在设计上充分考虑到了实际应用中的各种挑战。综上所述,我们强烈推荐520系列保险丝座作为电路保护的理想解决方案。

0520 0005 ZXGY参数

参数
额定电流 10A
极数 1
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 -
执行器类型 -
长*宽*高 36.58mm(长度)*12.7mm(高度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0520 0005 ZXGY厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0520 0005 ZXGY数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 断路器 LITTELFUSE 0520 0005 ZXGY 0520 0005 ZXGY数据手册

0520 0005 ZXGY封装设计

查看详情并下载
Symbol
Footprint
3D Model
