JBPT3N03ZXB

产品分类: 端子 - 专用端子
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-JBPT3N03ZXB
供应商: 海外现货
标准整包数: 1

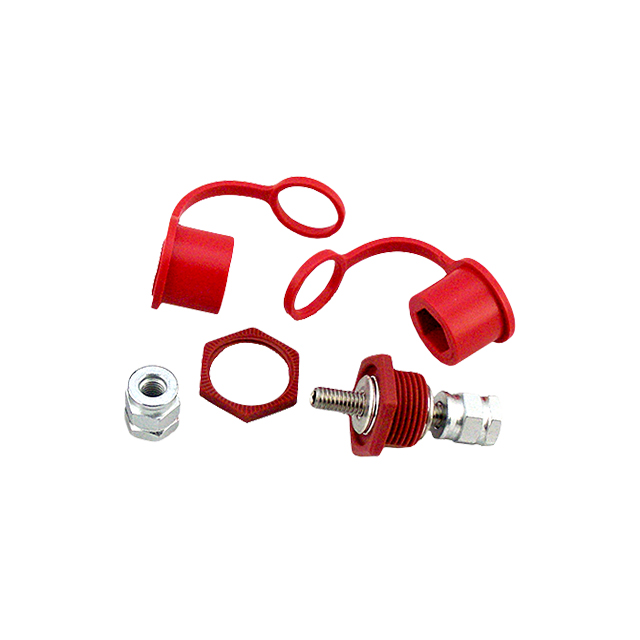

LITTELFUSE 端子 - 专用端子 JBPT3N03ZXB

JBPT3N03ZXB概述

    产品概述:Littelfuse Junction Blocks

    产品简介


    Littelfuse Junction Blocks 是一种用于电力分配和接地的连接点。这些块体可以简化布线和架构设计,提供方便的电源接入点。通过穿通(Pass-through)版本,Junction Blocks 可以实现防火墙安装,有助于减少布线成本并节省电缆布局所需的空间。Junction Blocks 提供多种螺纹尺寸和长度,适用于各种应用需求。

    技术参数


    以下是几种型号的技术规格:
    | 零件号 | 描述 | 最大电流 | 操作温度范围 | 螺钉材料 | 螺纹大小 | 最大安装扭矩 (Nm) | 块体材料 |

    | JBPT0001Z | 红色穿通式接线块 | 400A | -40°C 至 125°C | 不锈钢 | 3/8 - 16 | 13.6 | 尼龙 66 |
    | JBPT0001Z-NC | 红色穿通式接线块(无盖) | 400A | -40°C 至 125°C | 不锈钢 | 3/8 - 16 | 13.6 | 尼龙 66 |
    | JBPT0002Z-NC | 黑色穿通式接线块(无盖) | 400A | -40°C 至 125°C | 不锈钢 | 3/8 - 16 | 13.6 | 尼龙 66 |
    | JBPT0003Z-NC | 红色高电流穿通式接线块(无盖) | 500A | -40°C 至 125°C | 不锈钢 | 1/2 - 13 | 13.6 | 尼龙 66 |
    | JBPT0004Z-NC | 黑色高电流穿通式接线块(无盖) | 500A | -40°C 至 125°C | 不锈钢 | 1/2 - 13 | 13.6 | 尼龙 66 |
    | JBPT13802Z2B-NC | 黑色高电流穿通式接线块(无盖) | 500A | -40°C 至 125°C | 不锈钢 | 3/8 - 16 | 13.6 | 尼龙 66 |
    | JBPT13802Z2R-NC | 红色高电流穿通式接线块(无盖) | 500A | -40°C 至 125°C | 不锈钢 | 3/8 - 16 | 13.6 | 尼龙 66 |
    | JBPT2N02ZXB | 黑色表面安装接线块 | 400A | -40°C 至 125°C | 螺丝钢 | 1/2" - 13 | 5 | 尼龙 PA66 |
    | JBPT2P01ZXR | 红色穿通式接线块 | 400A | -40°C 至 125°C | 螺丝钢 | 1/2" - 13 | 5 | 尼龙 PA66 |
    | JBPT3N03ZXB | 黑色表面安装接线块 | 250A | -40°C 至 125°C | 螺丝钢 | 3/8" - 16 | 5 | 尼龙 PA66 |
    | JBPT3N04ZXB | 黑色表面安装接线块 | 250A | -40°C 至 125°C | 螺丝钢 | M8X1.25 | 5 | 尼龙 PA66 |
    | JBPT3N04ZXR | 红色表面安装接线块 | 250A | -40°C 至 125°C | 螺丝钢 | M8X1.25 | 5 | 尼龙 PA66 |
    | JBPT3P01ZXB | 黑色穿通式接线块 | 250A | -40°C 至 125°C | 螺丝钢 | 3/8" - 16 | 5 | 尼龙 PA66 |
    | JBPT3P02ZXB | 黑色穿通式接线块 | 250A | -40°C 至 125°C | 螺丝钢 | 3/8" - 16 | 5 | 尼龙 PA66 |

    产品特点和优势


    - 易于识别的颜色编码:颜色编码使这些接线块成为容易识别的电源连接点。
    - 快速安装:便于快速分发电力,节省安装时间。
    - 抗冲击塑料外壳:具有耐用的抗冲击塑料外壳,确保长期可靠性。
    - 高电流能力:部分型号最大电流可达 500A,适用于高电流应用。
    - 高安装扭矩值:允许使用大电缆尺寸,适用于高电流应用。
    - 防火墙安装:穿通版本可实现防火墙安装,减少布线成本和空间需求。

    应用案例和使用建议


    Junction Blocks 广泛应用于汽车电路系统中,作为重型接地或电源连接点。例如,在电动车中,Junction Blocks 可以用于电池组与电控系统的连接。为了确保最佳性能,建议在安装前检查所有电气连接是否牢固,并定期进行维护检查,以防止潜在故障。

    兼容性和支持


    Junction Blocks 可与标准电缆和连接器兼容,且安装简单。Littelfuse 提供全面的技术支持和维护服务,包括安装指南和故障排除资源。用户可以在官方网站上下载详细的安装指南和技术资源。

    常见问题与解决方案


    1. 问题:如何选择合适的型号?
    - 解决方案:根据所需的电流和安装位置选择合适的螺纹尺寸和安装方式。例如,对于高电流应用,选择具有较高电流等级的型号。
    2. 问题:如何正确安装?
    - 解决方案:确保所有连接都牢固可靠,并遵循制造商提供的安装指南。在安装过程中使用适当的工具,以确保达到规定的安装扭矩值。
    3. 问题:如何维护?
    - 解决方案:定期检查电气连接是否松动或损坏,并及时更换磨损部件。保持清洁干燥的环境,避免潮湿和腐蚀。

    总结和推荐


    总体而言,Littelfuse Junction Blocks 在汽车和其他需要高电流连接的应用中表现出色。它们具有易于识别的颜色编码、快速安装和抗冲击塑料外壳等特点,使其在市场上具有很高的竞争力。如果你正在寻找一种可靠、高效的电力分配解决方案,Littelfuse Junction Blocks 是一个值得考虑的选择。

JBPT3N03ZXB参数

参数
包装方式 散装

JBPT3N03ZXB厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

JBPT3N03ZXB数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 端子 - 专用端子 LITTELFUSE JBPT3N03ZXB JBPT3N03ZXB数据手册

JBPT3N03ZXB封装设计

查看详情并下载
Symbol
Footprint
3D Model
