02450002H

产品分类: 断路器
厂牌: LITTELFUSE
产品描述: 1 无 10A 面板安装 23.62mm(高度)
供应商型号: ZT-02450002H
供应商: 海外现货
标准整包数: 1
LITTELFUSE 断路器 02450002H

02450002H概述

    # 电子元器件产品技术手册

    产品简介

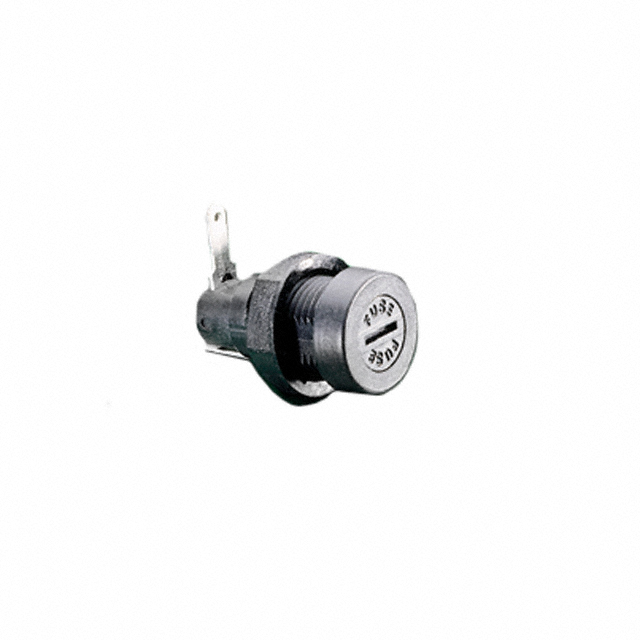

    本文档介绍了Littelfuse公司的245系列避震安全式保险丝座(Fuse Holder),这是一款专门设计用于安装2AG型保险丝的面板式装置。该产品适用于多种电气设备中,提供可靠的安全防护,广泛应用于工业控制、通信系统、家用电器等多个领域。

    技术参数


    通用信息
    - 型号: 245系列
    - 类型: 螺旋刀槽型旋钮
    - 终端类型: 焊接/QC端子
    额定值与性能
    - 电流额定值: 最大10安培
    - 电压范围: 300伏特及以下
    - 绝缘电阻: 最小10,000兆欧,测试电压为500V DC
    - 接触电阻: 小于0.005欧姆,最大电流为1安培
    - 耐压强度: 端子至面板4000伏特,端子间3000伏特
    使用环境
    - 操作温度范围: -40°C 至 +85°C
    安装与材料
    - 安装扭矩: 承受10磅力·英寸
    - 面板厚度: 最大250英寸
    - 材料: 塑料外壳、旋钮和六角螺母为黑色玻璃增强塑料
    - 旋钮: 刀槽型、带有镍镀层铍铜插入件和不锈钢弹簧
    - 终端: 黄铜,锡镀层,焊接/QC端子接受焊接导线或0.110英寸快速连接插座

    产品特点和优势


    该保险丝座具备一系列显著的优势:
    - 低外形设计: 提供低轮廓的刀槽旋钮风格,使安装更便捷。
    - 安全性高: 具备避震设计,有效减少电击的可能性。
    - 可靠的电气特性: 拥有稳定的绝缘和接触电阻,确保在各种条件下的稳定性。
    - 耐用性好: 材料选择使得产品具备良好的机械强度和抗老化能力。
    - 灵活的安装选项: 可根据需要选配锁紧垫圈或丁腈橡胶垫圈。

    应用案例和使用建议


    应用案例
    该保险丝座主要用于需配备2AG型保险丝的设备中。例如,在通信电源系统、自动化控制系统以及家电设备的保护电路中均有广泛应用。
    使用建议
    - 安装注意事项: 确保正确安装保险丝,以避免短路风险。使用前务必进行必要的测试和验证。
    - 环境适应性: 在极端温度环境下使用时,应适当调整相关设备参数,确保最佳运行状态。

    兼容性和支持


    该保险丝座可适配多种尺寸的保险丝,如225系列、229系列和2200029系列。此外,用户还可以选择添加锁紧垫圈或丁腈橡胶垫圈,以进一步增强设备的可靠性。Littelfuse公司提供了详尽的技术文档和支持服务,帮助用户充分理解和应用该产品。

    常见问题与解决方案


    问题1: 如何正确安装锁紧垫圈?
    解答: 锁紧垫圈可以通过在零件编号后添加"L"来订购。安装时确保垫圈完全贴合安装面,增加稳定性。
    问题2: 保险丝更换时需注意什么?
    解答: 更换保险丝时请务必断开电源,并按照制造商的指导进行操作,以防止意外伤害。

    总结和推荐


    综上所述,Littelfuse的245系列避震安全式保险丝座凭借其优异的性能、稳固的设计和广泛的应用领域,成为众多电气设备的理想选择。我们强烈推荐该产品给对高性能、安全可靠的保险丝座有需求的客户。无论是在工业控制还是消费电子产品中,这款保险丝座都能提供卓越的保护和可靠的性能。

02450002H参数

参数
照明电压-标称值 -
照明
断路器类型 -
执行器类型 -
额定电流 10A
极数 1
额定电压-AC -
额定电压-DC -
长*宽*高 23.62mm(高度)
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

02450002H厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

02450002H数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 断路器 LITTELFUSE 02450002H 02450002H数据手册

02450002H封装设计

查看详情并下载
Symbol
Footprint
3D Model
