01550300Z

产品分类: 断路器
厂牌: LITTELFUSE
产品描述: 1 无 20A 导线安装,面板安装 52.83mm(长度)
供应商型号: TS-01550300Z
供应商: 海外现货
标准整包数: 25
LITTELFUSE 断路器 01550300Z

01550300Z概述

    电子元器件产品技术手册

    产品简介

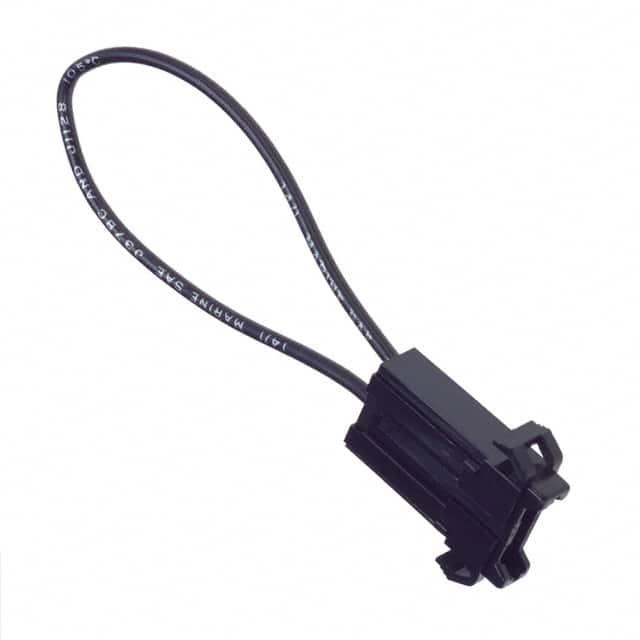

    本产品为一种特殊的熔断器安装座(FUSEHOLDER),主要用于汽车电路保护中。它适用于不同类型的熔丝,包括ATO®型和MINI®型。该装置具备快速插拔和高可靠性等优点,可广泛应用于汽车、家用电器及其他需要电路保护的设备中。

    技术参数


    - 电气参数:ATO®型用于32伏电压,最大额定电流可达30安培;MINI®型用于32伏电压,最大额定电流可达30安培。具体电流取决于熔丝大小和端子组合。
    - 安装方式:后部插拔式安装,可通过面板进行安装,并且支持多件并联安装。
    - 材料:塑料外壳为黑色热塑性材料(UL 94V2认证);端子材质为黄铜,采用镀锡处理;MINI®型端子为铜合金,镀锡处理。
    - 工作温度:环境温度范围为-40°C至+85°C,部分型号高达+105°C。
    - 导线:导线推荐使用带有PVC绝缘层的绞合导线,例如#14AWG(AT0系列)和#10AWG(400系列)。

    产品特点和优势


    - 快速插拔设计使得更换和安装熔丝更加便捷。
    - 黑色热塑性材料制成的外壳符合安全标准(UL 94V2),保证了产品的安全性。
    - 高额定电流范围能够满足多种应用场景需求。
    - 熔丝端子兼容多种导线尺寸,灵活性强。
    - 通过多件并联安装设计,便于用户扩展电路布局。

    应用案例和使用建议


    - 在车辆电气系统中,可以用于电池、发电机和其他关键组件的保护。
    - 在家庭或商业用电系统中,可用作设备过载保护,确保系统稳定运行。
    - 使用时需注意匹配合适的熔丝电流,避免因过流导致的安全隐患。同时根据实际负载情况选择合适的导线规格,防止导线发热引发故障。

    兼容性和支持


    - ATO®型熔丝安装座与相应标准的ATO®熔丝完全兼容。
    - MINI®型熔丝安装座支持通过标准压接工具压接绞合导线。
    - 厂家提供技术支持,如工具(Part No. 097024)用于拆卸或更换熔丝。

    常见问题与解决方案


    - 问题:熔丝频繁烧断
    - 解决方案:检查负载是否超出额定电流,适当调整或更换更大容量的熔丝。
    - 问题:安装座无法固定到面板上
    - 解决方案:确认孔径正确,或者更换合适的安装工具。
    - 问题:端子松动
    - 解决方案:重新紧固端子螺丝或使用压接工具进行连接。

    总结和推荐


    综上所述,这款熔断器安装座提供了可靠的电路保护解决方案,具有安装简便、维护方便等特点。无论是对于专业维修人员还是普通消费者,都是值得信赖的选择。我们强烈推荐此款产品应用于各种需要电路保护的场合,以保障设备安全运行。

01550300Z参数

参数
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 -
执行器类型 -
额定电流 20A
极数 1
额定电压-AC -
长*宽*高 52.83mm(长度)
安装方式 导线安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

01550300Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

01550300Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 断路器 LITTELFUSE 01550300Z 01550300Z数据手册

01550300Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
