03455LS1HXL

产品分类: 断路器
厂牌: LITTELFUSE
产品描述: 支座 Cartridge 10A 面板安装 44.45mm(高度)
供应商型号: 576-03455LS1HXL
供应商: Mouser
标准整包数: 1

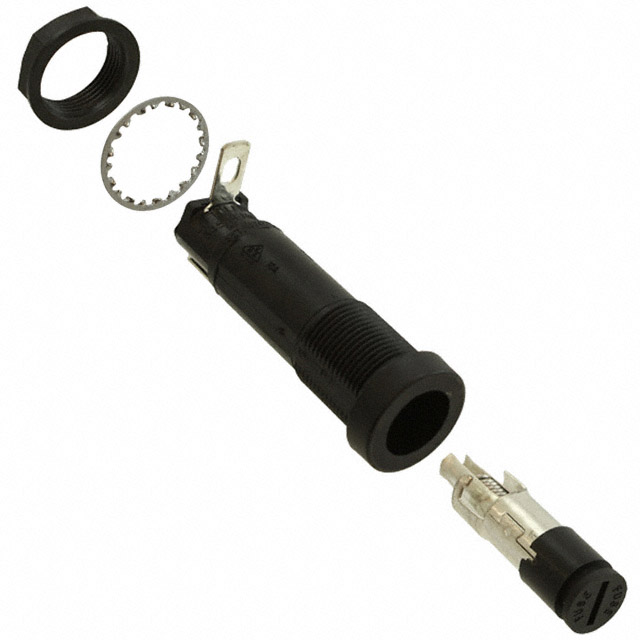

LITTELFUSE 断路器 03455LS1HXL

03455LS1HXL概述

    345系列防电击面板安装封装式熔断器介绍

    1. 产品简介


    345系列封装式熔断器是一种专为消除电气冲击而设计的产品,符合IEC标准60127-6的要求。这种熔断器可用于容纳多种类型的保险丝,包括3AB、3AG、5×20mm和2AG。产品通过选装不同的旋钮,可以接受不同尺寸的保险丝,因此有助于减少库存。此外,这种熔断器具有防止误操作导致电路中断的反松功能,同时提供了五种不同的熔断器类型,确保了设计灵活性。

    2. 技术参数


    - 兼容保险丝:3AB、3AG、5×20mm 和 2AG
    - 绝缘电阻:≥10,000兆欧(500V DC)
    - 接触电阻:<0.005欧姆(电流≤1安培)
    - 安装方式:螺纹、快速安装、后置安装
    - 材料:
    - 熔体外壳:黑色玻璃填充热塑性塑料(UL94V0)
    - 旋钮:灰色、蓝色或黑色玻璃填充热塑性塑料(UL94V0)
    - 六角螺母:黑色玻璃填充热塑性塑料
    - 接线端子:铜合金,镀锡
    - 环境温度范围:-40°C至+85°C

    3. 产品特点和优势


    这款熔断器的一大特点是它的多功能性和易用性。通过更换不同类型的旋钮,可以轻松地适应各种不同尺寸的保险丝,从而减少了库存的需求。同时,其特有的反松功能(anti-tease feature)能够有效避免因误操作而导致的电路中断问题,保证了系统的安全性。此外,多样的终端选项(如双用途终端、NEMA快接终端等)使得安装更为便捷。

    4. 应用案例和使用建议


    这种熔断器广泛应用于需要高安全性的电气设备中,例如家用电器、工业控制设备、电信设备等领域。在使用时,根据具体的应用需求选择合适的旋钮类型和接线端子是关键。例如,在一些需要快速连接的场合,可以选择NEMA或DIN快接端子;而对于那些需要手动调节的场合,则可选用螺丝刀旋钮型。

    5. 兼容性和支持


    此产品与多种类型的保险丝完全兼容,因此无需担心匹配问题。制造商提供了完善的配件清单,包括锁紧垫圈、防水橡胶圈等,方便客户根据自己的需求进行定制。同时,Littelfuse公司也提供详尽的技术支持文档和配件订购指南,帮助用户更好地了解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:安装过程中发现接线端子与电路板接触不良。
    - 解决方案:请确保接线端子安装正确,并按照说明书中的步骤进行焊接或快接处理。

    - 问题2:在高温环境下使用时出现异常。
    - 解决方案:请检查并确认实际环境温度不超过规定的最大值+85°C。如果超出该范围,请考虑使用其他更适合的型号。

    7. 总结和推荐


    综上所述,345系列封装式熔断器以其出色的性能、可靠的反松功能以及广泛的应用范围,在众多同类产品中脱颖而出。它不仅能够有效保护电路安全,还能满足不同用户的多样化需求。因此,我们强烈推荐该产品给所有需要高可靠性和多功能性的应用场合。

03455LS1HXL参数

参数
保险丝类型 Cartridge
额定电流 10A
保险丝座类型 支座
长*宽*高 44.45mm(高度)
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

03455LS1HXL厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。
