03453LF2HXN

产品分类: 断路器
厂牌: LITTELFUSE
产品描述: 1 无 20A 面板安装 50.8mm(高度)
供应商型号: 03453LF2HXN-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 断路器 03453LF2HXN

03453LF2HXN概述

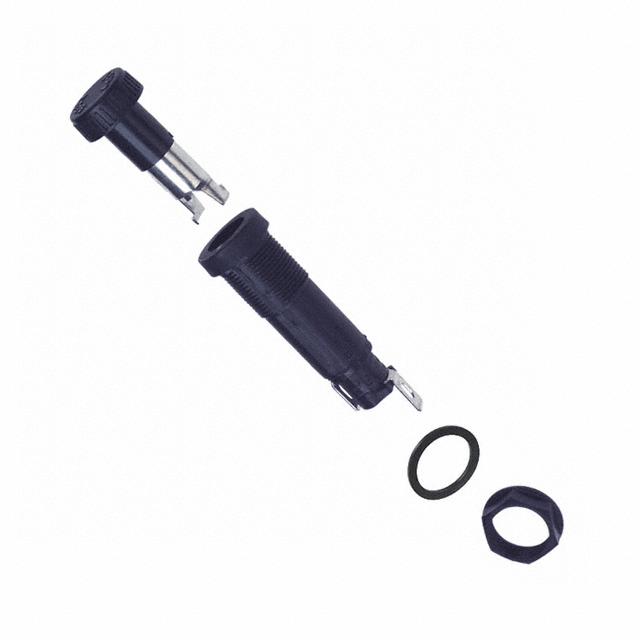

    345系列封装式面板安装熔断器座

    产品简介


    345系列封装式面板安装熔断器座是由Littelfuse公司生产的一款多功能熔断器座,适用于3AB、3AG、5×20mm和2AG规格的熔丝。这款熔断器座设计旨在防止电气冲击,符合IEC标准60127-6。它具有多种尺寸的兼容性,提供两种类型的旋钮(螺丝刀槽型或手指握把型),两种端子样式(双用途端子和NEMA/DIN快速连接端子),为不同需求提供了高度的设计灵活性。这些产品广泛应用于需要保护电路免受过载和短路风险的各种场合,例如家电、工业控制设备和通讯设备等领域。

    技术参数


    - 兼容熔丝:3AB、3AG、5×20mm 和 2AG熔丝
    - 电绝缘电阻:在500VDC下至少为10,000兆欧姆
    - 接触电阻:小于0.005欧姆(电流最高1安培)
    - 安装扭矩:15英寸·磅
    - 环境温度范围:-40°C至+85°C
    - 面板厚度:低轮廓和高轮廓为0.032”至0.310”,快装型为0.012”至0.360”,后置安装型为0.012”至0.260”
    - 外壳材料:黑色玻璃填充热塑性塑料(UL94V0)
    - 旋钮材料:灰色、蓝色或黑色玻璃填充热塑性塑料(UL94V0)

    产品特点和优势


    345系列熔断器座的优势在于其出色的防护性能和多功能性。具备防意外误触的安全设计(抗松动功能),并且通过不同旋钮与端子的组合,提供了更灵活的设计选择。此外,该产品采用了高质量的材料和精密的制造工艺,确保了其长期可靠运行。特别是,在高温或低温环境下依然能保持良好的电气性能和机械强度。

    应用案例和使用建议


    - 家电:家庭电路保护,如洗衣机、冰箱等大型电器中。
    - 工业控制设备:工厂自动化系统中的关键部件保护。
    - 通信设备:电信基础设施中,确保网络通信的稳定和安全。
    使用建议:
    1. 在选择旋钮类型时,考虑具体的应用场景和操作习惯。
    2. 根据面板厚度选择合适的安装方式(低轮廓、高轮廓或快装)。
    3. 使用前仔细检查旋钮与端子的兼容性。

    兼容性和支持


    - 兼容性:该产品与各种规格的熔丝兼容,包括3AB、3AG、5×20mm和2AG熔丝。其多样的终端选项(双用途端子和NEMA/DIN快速连接端子)使其适用于不同的连接需求。
    - 支持和维护:Littelfuse提供详尽的技术文档和客户支持,帮助用户进行正确的安装和维护。

    常见问题与解决方案


    - 问题一:如何识别不同的旋钮?
    解决方案:手指握把旋钮带有字母标识,而螺丝刀槽旋钮则根据颜色编码来区分。
    - 问题二:安装时扭矩过大会导致损坏吗?
    解决方案:安装时应控制扭矩在15英寸·磅以内,以免对旋钮造成损伤。

    总结和推荐


    345系列封装式面板安装熔断器座凭借其多功能性、高可靠性及优异的安全性能,是一款非常适合多种应用场景的理想选择。其在各类工业和民用设备中都能提供卓越的保护作用,是市场上的有力竞争者。如果您正在寻找一种能够在复杂环境中提供可靠保护的熔断器座,345系列无疑是一个值得推荐的产品。

03453LF2HXN参数

参数
照明
断路器类型 -
执行器类型 -
额定电流 20A
极数 1
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
长*宽*高 50.8mm(高度)
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

03453LF2HXN厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

03453LF2HXN数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 断路器 LITTELFUSE 03453LF2HXN 03453LF2HXN数据手册

03453LF2HXN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.957 ¥ 55.3704
5+ $ 4.644 ¥ 43.166
10+ $ 4.1257 ¥ 37.9795
50+ $ 3.422 ¥ 31.5018
100+ $ 3.1561 ¥ 29.0538
300+ $ 2.774 ¥ 25.5366
500+ $ 2.6114 ¥ 24.04
1000+ $ 2.4627 ¥ 22.6709
库存: 90
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 55.37
直接购买
加入购物车
