03420858HXP

产品分类: 断路器
厂牌: LITTELFUSE
产品描述: 1 无 20A 面板安装 20.23mm(长度)*43.18mm(高度)
供应商型号: F5962-ND
供应商: Digi-Key
标准整包数: 1

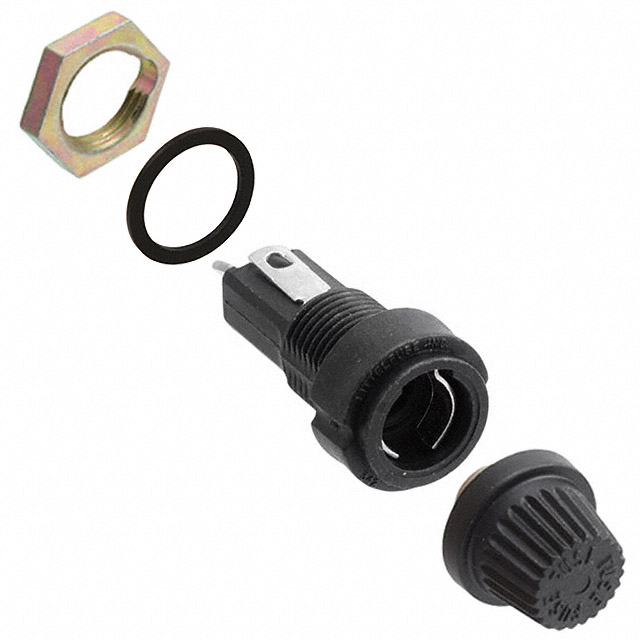

LITTELFUSE 断路器 03420858HXP

03420858HXP概述

    # Littelfuse 342 系列面板安装式封闭式保险丝座技术手册

    产品简介


    Littelfuse 342 系列面板安装式封闭式保险丝座专为3AG/AB型保险丝设计,广泛应用于通用工业设备、电力系统及配电控制等领域。该系列产品提供了多种终端类型和安装角度选择,以满足不同的设计需求。产品以其卓越的绝缘性能、防水防尘能力以及广泛的适用温度范围,成为高可靠性应用场景的理想选择。

    技术参数


    以下是 342 系列保险丝座的关键技术规格:
    | 参数 | 值 |

    | 额定电流 | 20安培(适用于所有电压至250伏) |
    | 工作电压 | 直流或交流,最高可达250V |
    | 工作温度范围 | -40°C 至 +85°C |
    | 绝缘强度 | 最小2400伏(通用型),最小1500伏(防水型) |
    | 安装扭矩 | 最大承受15 lb-in |
    | 最大面板厚度 | 通用型:0.187英寸;防水型:0.250英寸 |
    | 材质 | 黑色热塑性塑料(UL94 V-0等级),黑色热固性塑料(UL94 V-0等级) |
    | 密封件 | 普通型:橡胶垫片(滴水防护,可选);防水型:O形圈 |

    产品特点和优势


    1. 通用性强:支持多种保险丝类型,适应不同电压和电流需求。
    2. 高性能绝缘:通过严格的耐压测试,确保设备在恶劣环境下的稳定运行。
    3. 防水防尘设计:防水型产品符合MIL-PRF-19207标准,适合潮湿或粉尘密集环境。
    4. 易于安装和维护:提供完整的硬件套装,方便快速组装和拆卸。
    5. 耐用性:采用优质铜合金材质和电镀工艺,增强接触可靠性和防腐性能。

    应用案例和使用建议


    应用案例
    - 工业控制设备:用于电机保护和电路过载保护。
    - 配电箱:为配电系统的分支线路提供短路保护。
    - 通信设备:作为电源模块的过流保护装置。
    使用建议
    - 在高温或低温环境中使用时,确保保险丝座与周围部件之间的热管理。
    - 对于频繁振动的应用场景,建议额外加固保险丝座的安装位置。
    - 若需要防水环境,请优先选择带有O形圈密封的防水型号。

    兼容性和支持


    342 系列保险丝座支持3AG/AB型保险丝,且与市场上主流品牌兼容。Littelfuse 提供详细的技术文档和在线支持资源,包括产品数据表和安装指南。用户可以通过官方渠道获取样品和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后保险丝无法闭合 | 检查是否安装了正确的垫片或密封圈。 |
    | 产品出现过热现象 | 确保电流不超过额定值,检查连接处接触是否良好。 |
    | 接触不良 | 清洁保险丝座端子,重新涂覆导电润滑剂。 |

    总结和推荐


    总体而言,Littelfuse 342 系列保险丝座凭借其优异的性能、灵活的设计和广泛的适用性,是一款值得推荐的产品。尤其在需要高可靠性或特殊环境防护的应用场景中,此产品表现出色。我们强烈推荐用户根据具体需求选择合适的型号,并结合详细的安装指南进行操作。
    如果您正在寻找一款性能稳定、兼容性强且便于维护的保险丝座,342 系列将是您的理想之选!

03420858HXP参数

参数
极数 1
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 -
执行器类型 -
额定电流 20A
长*宽*高 20.23mm(长度)*43.18mm(高度)
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

03420858HXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

03420858HXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 断路器 LITTELFUSE 03420858HXP 03420858HXP数据手册

03420858HXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
