首页  >  产品百科  >  DB3W

DB3W

产品分类: 晶闸管/可控硅
产品描述: 150mW/28~36V
供应商型号: 14M-DB3W SOD-123FL
供应商: 云汉优选
标准整包数: 3000
XCH/深圳旭昌辉 晶闸管/可控硅 DB3W

DB3W概述

    # 硅双向触发二极管技术手册

    产品简介


    硅双向触发二极管(Silicon Bidirectional Trigger Diodes)是一种适用于各种电源控制和保护电路的电子元器件。这类二极管主要用于控制交流电路中的相位,如灯泡调光、直流电动机速度调节以及热控制等。由于它们的双向导电特性,这些二极管非常适合应用于需要双向电压转换的场合。

    技术参数


    以下是硅双向触发二极管的主要技术规格和性能参数:
    | 参数 | 符号 | 最小值 | 最大值 | 单位 |

    | 功耗 (Tc=100°C) | Ptot | - | 150 | mW |
    | 重复峰值导通电流 (tp=20 µs, f=100 Hz) | ITRM | - | 2 | A |
    | 工作结温和存储温度范围 | Tj, Tstg | -40 | +125 | °C |
    电气特性
    | 参数 | 符号 | 最小值 | 最大值 | 单位 |

    | 击穿电压 (C=22 nF) | VBO | 28 | 45 | V |
    | 动态击穿电压 (△I = [IBO to IF = 10 mA]) | △VBO | - | - | V |
    | 输出电压 (参见图2) | VO | - | - | V |
    | 击穿电流 (C=22 nF) | IBO | - | 50 | μA |
    | 泄漏电流 (VB=0.5VBOmax) | IB | - | 10 | μA |
    | 上升时间 (参见图3) | tr | - | 2 | μs |
    机械数据
    | 参数 | 描述 | 单位 |
    |

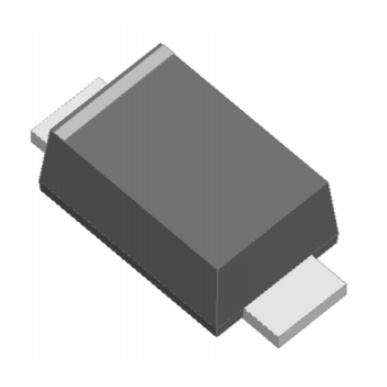

    | 封装 | SOD-123FL | - |
    | 引脚 | 可焊接,符合MIL-STD-750方法2026 | - |
    | 重量 | 15 mg 或 0.00048 oz | g |

    产品特点和优势


    硅双向触发二极管的主要优势包括:
    - 双向导电性,适用于多种电压和电流条件下的电路。
    - 高击穿电压,能够在高压环境中稳定工作。
    - 低功耗设计,适合节能要求高的应用。
    - 良好的稳定性,适用于长期连续工作的环境。
    - 小巧的封装尺寸,方便集成到各种紧凑型设备中。

    应用案例和使用建议


    硅双向触发二极管常用于:
    - 灯泡调光电路:通过调整交流电的相位来控制灯光亮度。
    - 直流电动机速度控制:通过调整电源电压的相位来实现电机的速度控制。
    - 热控制系统:用于精确控制加热设备的温度。
    使用建议:
    - 在选择合适的击穿电压时,应考虑应用的具体需求。
    - 使用过程中应注意散热,以避免过热损坏。
    - 在接线时,应确保连接牢固,防止因接触不良导致的故障。

    兼容性和支持


    硅双向触发二极管支持的标准封装为SOD-123FL,与其他同类电子元器件具有良好的兼容性。厂商通常会提供详尽的技术文档和客户支持,以帮助用户正确安装和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 二极管无法正常工作 | 检查是否接线错误,确保正负极正确连接。 |
    | 灯光亮度不稳定 | 调整调光电路中的电阻值,确保稳定的工作状态。 |
    | 过热损坏 | 确保散热良好,避免长时间过载工作。 |

    总结和推荐


    硅双向触发二极管是一款高效可靠的电子元器件,适用于多种控制和保护电路。其高击穿电压、低功耗和小巧封装使其成为许多应用的理想选择。如果你正在寻找一款稳定且可靠的双向触发二极管,我们强烈推荐使用硅双向触发二极管。它不仅性能优异,而且价格合理,可以满足大多数用户的需求。

DB3W参数

参数
SCR类型 -
断态电压 -
通态非重复峰值电流 -
断态最大重复峰值漏电流 -
开启状态电压 -
最大栅极触发电流 -
RMS通态电流 -
最大栅极触发电压 -
平均通态电流 -
最大栅极峰值反向电压 -
通用封装 SOD-123FL
应用等级 工业级
零件状态 在售

DB3W厂商介绍

XCH公司是一家领先的高科技企业,专注于研发和生产各类高性能产品。公司主营产品分为三大类:智能设备、环保材料和生物科技产品。

1. 智能设备:包括智能家居系统、工业自动化设备和智能穿戴设备。这些产品广泛应用于家庭、工业和个人健康领域,提高生活便利性和工作效率。

2. 环保材料:涵盖可降解塑料、节能建筑材料和环保涂料等。这些材料在减少环境污染、降低能源消耗和提升建筑性能方面发挥着重要作用。

3. 生物科技产品:包括生物制药、基因编辑技术和生物农业技术。这些产品在医疗健康、基因研究和农业发展等领域具有广泛应用。

XCH的优势在于:
1. 强大的研发能力:公司拥有一支由行业专家组成的研发团队,不断推出创新产品。
2. 高品质产品:XCH严格把控产品质量,确保产品性能稳定可靠。
3. 完善的服务体系:公司提供全方位的售前、售中和售后服务,满足客户需求。
4. 良好的市场口碑:凭借卓越的产品和服务,XCH赢得了广泛的市场认可和客户信赖。

DB3W数据手册

厂牌 PDF简要描述 下载
XCH/深圳旭昌辉 晶闸管/可控硅 XCH/深圳旭昌辉 DB3W DB3W数据手册

DB3W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.0563
9000+ ¥ 0.0547
111000+ ¥ 0.0531
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 168.9
