首页  >  产品百科  >  FC-SE2918-220M

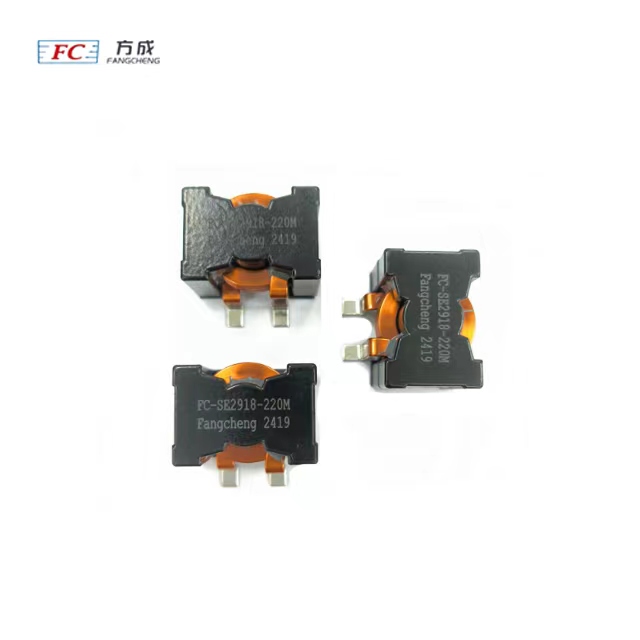

FC-SE2918-220M

产品分类: 功率电感
厂牌: FC/方成电子
产品描述: 22uH ±20% 30.0A SMD
供应商型号: 14M-FC-SE2918-220M SMD
供应商: 云汉优选
标准整包数: 1
FC/方成电子 功率电感 FC-SE2918-220M

FC-SE2918-220M概述

    FC-SE2915-2918系列SMD扁平线高电流电感器技术手册

    产品简介


    FC-SE2915-2918系列是方成电子(东莞)有限公司推出的SMD扁平线高电流电感器。该系列产品广泛应用于工业计算机、高电流开关调节器、DC/DC转换器等领域。此外,该电感器具有磁屏蔽特性,采用扁平线圈设计以降低高频损耗,同时具备低杂散场的特点,确保在宽温度范围内的稳定运行。

    技术参数


    以下是该系列产品的主要技术参数:
    | 型号 | 电感值 (µH) | 电阻 (mΩ) | SRF (MHz) | Isat (A) | Irms (A) |
    |
    | FC-SE2915-1R5M | 1.5 | 1.65 | 1.86 | >100 | 32 |
    | FC-SE2915-2R2M | 2.2 | 1.65 | 1.86 | >100 | 32 |
    | FC-SE2915-3R3M | 3.3 | 1.65 | 1.86 | 68.4 | 32 |
    | FC-SE2915-4R7M | 4.7 | 1.65 | 1.86 | 50.1 | 32 |
    | FC-SE2915-6R8M | 6.8 | 1.65 | 1.86 | 36.2 | 32 |
    | FC-SE2915-100M | 10 | 1.65 | 1.86 | 23.4 | 32 |
    | FC-SE2915-120M | 12 | 1.65 | 1.86 | 19.5 | 32 |
    | FC-SE2915-150M | 15 | 1.65 | 1.86 | 15.2 | 32 |
    | FC-SE2915-220M | 22 | 1.65 | 1.86 | 9.6 | 32 |
    | FC-SE2915-330M | 33 | 1.65 | 1.86 | 5.9 | 32 |
    | 型号 | 电感值 (µH) | 电阻 (mΩ) | SRF (MHz) | Isat (A) | Irms (A) |
    |
    | FC-SE2918-3R3M | 3.3 | 2.3 | 2.60 | 93.6 | 30 |
    | FC-SE2918-4R7M | 4.7 | 2.3 | 2.60 | 62.4 | 30 |
    | FC-SE2918-6R8M | 6.8 | 2.3 | 2.60 | 45.9 | 30 |
    | FC-SE2918-100M | 10 | 2.3 | 2.60 | 32.1 | 30 |
    | FC-SE2918-150M | 15 | 2.3 | 2.60 | 21.9 | 30 |
    | FC-SE2918-220M | 22 | 2.3 | 2.60 | 15.0 | 30 |
    | FC-SE2918-330M | 33 | 2.3 | 2.60 | 9.6 | 30 |
    | FC-SE2918-470M | 47 | 2.3 | 2.60 | 8.5 | 30 |
    - 尺寸:高度分别为15.5mm(典型值)/16.0mm(最大值)和18.0mm(最大值)
    - 推荐焊接工艺:回流焊
    - 操作温度范围:-40°C 至 +125°C / +150°C / +155°C

    产品特点和优势


    - 磁屏蔽:能够有效抑制电磁干扰,适用于需要高电磁兼容性的场合。
    - 扁平线圈设计:降低高频下的损耗,提高效率。
    - 低杂散磁场:减少对周围电路的影响。
    - 宽温度范围适应性:可在极端环境下保持稳定工作。

    应用案例和使用建议


    该电感器特别适合应用于工业计算机、高电流开关调节器和DC/DC转换器等高性能要求的场合。在使用时应注意:
    - 确保焊接工艺符合回流焊的要求。
    - 高温环境下需关注电感器的温度上升情况,防止过热导致损坏。

    兼容性和支持


    FC-SE2915-2918系列电感器可与其他标准SMD元件配合使用。方成电子提供全面的技术支持和售后服务,确保客户在使用过程中得到及时的帮助。

    常见问题与解决方案


    1. 问:焊接后电感器性能下降?
    - 答:检查焊接工艺是否符合回流焊的要求。确认焊接温度和时间是否适当。
    2. 问:高温环境下电感器温度过高?
    - 答:确保系统有足够的散热措施。考虑在电感器周围增加散热片或其他冷却装置。
    3. 问:电感器性能不稳定?
    - 答:检查环境温度是否超出操作温度范围。必要时采取适当的温控措施。

    总结和推荐


    FC-SE2915-2918系列SMD扁平线高电流电感器凭借其优良的电气特性和稳定的性能,在高电流应用场合表现出色。特别是其磁屏蔽和低杂散磁场设计使其成为高端应用的理想选择。我们强烈推荐该系列产品用于需要高性能电感器的场合。

FC-SE2918-220M参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 2.3mΩ
额定电流 30A
Q值 -
测试频率 100KHz
电感值 22μH
饱和电流(LSAT) 15A
长*宽*高 28mm(长度)*18mm(高度)
通用封装 SMD
安装方式 贴片安装
应用等级 工业级

FC-SE2918-220M厂商介绍

FC公司是一家专注于高科技产品的企业,其主营产品涵盖了多个领域,包括但不限于:

1. 电子产品:FC公司可能生产和销售各种电子设备,如智能手机、平板电脑、笔记本电脑等,这些产品广泛应用于个人娱乐、商务沟通和教育领域。

2. 软件服务:FC公司可能提供软件开发和IT解决方案,服务于企业信息化、云计算和大数据分析等。

3. 工业自动化:FC公司可能涉足工业自动化领域,提供自动化控制系统、机器人技术等,以提高生产效率和质量。

4. 医疗设备:FC公司可能生产医疗设备,如诊断仪器、治疗设备等,服务于医疗机构和患者。

FC公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 品质保证:严格的质量控制体系,确保产品的可靠性和耐用性。
- 客户服务:提供全方位的客户支持,包括售前咨询、售后维护等。
- 市场洞察:对市场趋势有敏锐的洞察力,能够快速响应市场需求变化。

FC公司通过不断的技术创新和优质服务,赢得了广泛的市场认可和客户信赖。

FC-SE2918-220M数据手册

厂牌 PDF简要描述 下载
FC/方成电子 功率电感 FC/方成电子 FC-SE2918-220M FC-SE2918-220M数据手册

FC-SE2918-220M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.7342
10+ ¥ 8.8651
30+ ¥ 8.3686
100+ ¥ 7.3702
280+ ¥ 7.0921
840+ ¥ 6.953
库存: 196
起订量: 1 增量: 280
交货地:
最小起订量为:1
合计: ¥ 9.73
直接购买
加入购物车
