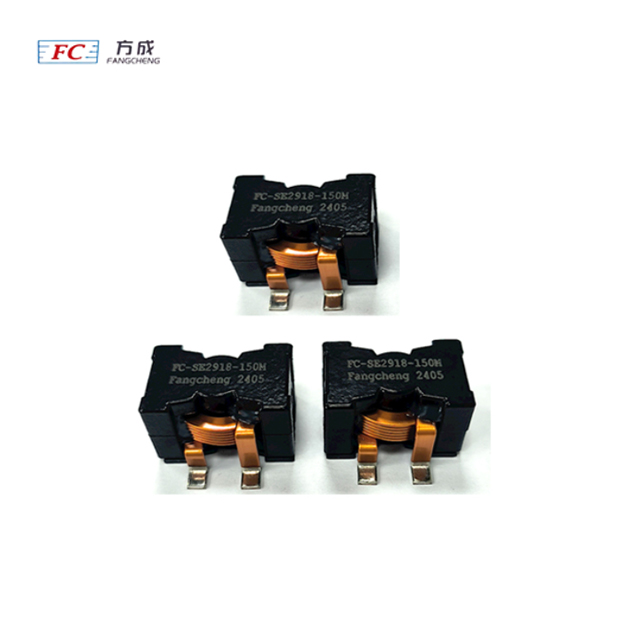

FC-SE2918-150M

产品分类: 功率电感
厂牌: FC/方成电子
产品描述: 15uH ±20% 30A SMD
供应商型号: 14M-FC-SE2918-150M SMD
供应商: 云汉优选
标准整包数: 1
FC/方成电子 功率电感 FC-SE2918-150M

FC-SE2918-150M概述

    FC-SE2915-2918 Series SMD Flat Wire High Current Inductor

    产品简介


    方成电子(东莞)有限公司推出的FC-SE2915-2918系列表面贴装平绕线圈高电流电感器是一种专为工业应用设计的高性能元件。该产品主要用于工业计算机、高电流开关调节器、DC/DC转换器等领域,以其出色的磁屏蔽和平绕线圈技术,确保在高频条件下具有低损耗和低漏磁场的特点。适用于各种严苛的工作环境,温度范围宽广,从-40°C到+125°C/+150°C/+155°C,能够满足不同场景下的需求。

    技术参数


    以下是FC-SE2915-2918系列电感器的主要技术参数:
    | 参数名称 | 典型值 | 最大值 |
    |
    | 尺寸(高度) | 15.5mm | 16.0mm |
    | 电感量 | 1.5µH - 47µH | - |
    | 电阻 | 1.65mΩ - 2.3mΩ | - |
    | 自谐振频率 | 60MHz - 7.0MHz | - |
    | 饱和电流 | 32A - 45.9A | - |
    | 温升电流 | 32A - 9.6A | - |

    产品特点和优势


    FC-SE2915-2918系列电感器的优势在于其独特的平绕线圈技术和磁屏蔽能力,能够在高频环境下实现低损耗。该系列产品的另一大特点是低漏磁场,这对于需要精确控制电磁干扰的应用尤为重要。此外,它的工作温度范围非常广泛,适应性强,能够在极端环境中稳定运行。

    应用案例和使用建议


    FC-SE2915-2918系列电感器在多种场合下都有广泛应用,如工业计算机电源管理系统、高电流开关调节器等。为了确保最佳性能,建议在焊接时采用回流焊工艺,并严格按照推荐的焊接温度曲线进行操作。此外,合理布局电路板,避免将电感器放置在高温区域,有助于延长使用寿命并提高效率。

    兼容性和支持


    该系列电感器与其他主流电子元件和设备具有良好的兼容性,可以方便地集成到现有的电路设计中。方成电子(东莞)有限公司提供了全面的技术支持和售后服务,确保客户在使用过程中得到及时的帮助和支持。

    常见问题与解决方案


    1. 问题:电感器在焊接过程中出现损坏。
    - 解决方法:严格按照推荐的焊接温度曲线进行操作,确保焊接过程中的温度控制得当。
    2. 问题:电感器温度过高。
    - 解决方法:检查电路板布局,避免将电感器放置在高温区域,并确保良好的散热设计。

    总结和推荐


    综上所述,FC-SE2915-2918系列SMD平绕线圈高电流电感器凭借其卓越的性能和广泛的应用场景,在工业领域内表现出色。该产品不仅具有优异的电气特性和广泛的温度适应范围,而且兼容性良好,支持便捷。因此,我们强烈推荐此产品用于需要高精度和高可靠性的工业应用中。

FC-SE2918-150M参数

参数
额定电流 30A
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 21.9A
自谐振频率(SRF) 16MHz
容差 ±20%
直流电阻(DCR) 2.3mΩ
长*宽*高 28mm(长度)*18mm(高度)
通用封装 SMD
安装方式 贴片安装
应用等级 工业级

FC-SE2918-150M厂商介绍

FC公司是一家专注于高科技产品的企业,其主营产品涵盖了多个领域,包括但不限于:

1. 电子产品:FC公司可能生产和销售各种电子设备,如智能手机、平板电脑、笔记本电脑等,这些产品广泛应用于个人娱乐、商务沟通和教育领域。

2. 软件服务:FC公司可能提供软件开发和IT解决方案,服务于企业信息化、云计算和大数据分析等。

3. 工业自动化:FC公司可能涉足工业自动化领域,提供自动化控制系统、机器人技术等,以提高生产效率和质量。

4. 医疗设备:FC公司可能生产医疗设备,如诊断仪器、治疗设备等,服务于医疗机构和患者。

FC公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 品质保证:严格的质量控制体系,确保产品的可靠性和耐用性。
- 客户服务:提供全方位的客户支持,包括售前咨询、售后维护等。
- 市场洞察:对市场趋势有敏锐的洞察力,能够快速响应市场需求变化。

FC公司通过不断的技术创新和优质服务,赢得了广泛的市场认可和客户信赖。

FC-SE2918-150M数据手册

厂牌 PDF简要描述 下载
FC/方成电子 功率电感 FC/方成电子 FC-SE2918-150M FC-SE2918-150M数据手册

FC-SE2918-150M封装设计

查看详情并下载
Symbol
Footprint
3D Model
