CA11267_HEIDI-O-90

产品分类: 发光二极管
厂牌: LEDIL
产品描述: Ledil LED透镜 圆形透镜, Heidi系列, 椭圆形光束
供应商型号: D-CA11267_HEIDI-O-90
供应商: Future
标准整包数: 204

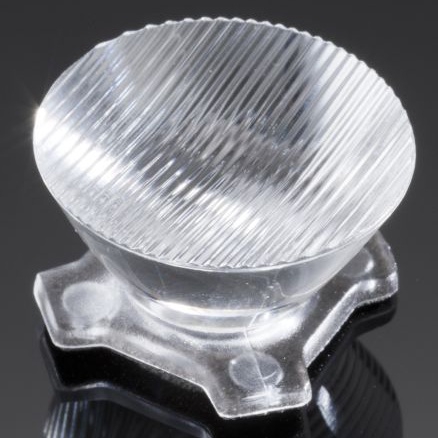

LEDIL 发光二极管 CA11267_HEIDI-O-90

CA11267_HEIDI-O-90概述

    # HEIDI-O-90 电子元器件技术手册

    产品简介


    HEIDI-O-90 是一种经过优化的椭圆形光束(约13° x 45°),专门设计用于Cree XP-G 和 XP-E LED 系列。这款光学元件通过旋转90° 的光束方向提供卓越的光效。HEIDI-O-90 可以显著提高照明设备的整体亮度和均匀度,特别适用于各种高亮度需求的应用场景。

    技术参数


    - 尺寸:直径 21.6 毫米
    - 高度:12.1 毫米
    - 紧固方式:带粘合胶带、插销
    - 颜色:透明
    - 包装尺寸:480 x 280 x 300 毫米
    - 包装重量:10.4 千克
    - 每盒数量:3264 个
    - ROHS 合规:是
    材料规格
    - 组件类型:单透镜
    - 材料:PMMA(聚甲基丙烯酸甲酯)
    - 颜色:透明
    - 固定胶带:PU 胶带,黑色

    产品特点和优势


    - 卓越的光效:HEIDI-O-90 通过优化的椭圆形光束设计,显著提高了LED灯的光效。
    - 高兼容性:适用于多种Cree LED系列,如XP-G 和 XP-E。
    - 坚固耐用:采用PMMA材质制成,具备良好的机械强度和抗冲击性。
    - 易于安装:采用粘合胶带和插销方式固定,便于安装和拆卸。

    应用案例和使用建议


    应用案例
    - 道路照明:HEIDI-O-90 的光束设计可以为街道提供均匀且明亮的照明效果,提升道路安全。
    - 工业照明:适用于工厂、仓库等场所,提供高效能的照明解决方案。
    使用建议
    - 选择合适的LED:根据实际应用场景,选择最匹配的LED型号,以获得最佳的光效。
    - 确保正确安装:使用提供的胶带或插销确保HEIDI-O-90牢固安装,避免光束方向偏差。

    兼容性和支持


    - 兼容性:HEIDI-O-90 与多种Cree LED系列兼容,如XP-G 和 XP-E。
    - 技术支持:制造商LEDiL提供详尽的技术文档和支持,帮助用户更好地理解和使用该产品。
    - 购买渠道:可在官方网站 www.ledil.com/wheretobuy 上查找最近的销售合作伙伴或购买地点。

    常见问题与解决方案


    1. 问题:如何确定最适合的LED?
    - 解答:根据所需光束角度和光强,查看技术手册中的“PHOTOMETRIC DATA”部分,选择符合要求的LED型号。
    2. 问题:如何正确安装HEIDI-O-90?
    - 解答:使用胶带或插销固定,并确保光束方向符合预期。若需要进一步的帮助,可联系LEDiL的技术支持团队。

    总结和推荐


    综上所述,HEIDI-O-90 是一款高性能的光学元件,专为高亮度需求的LED照明应用设计。其卓越的光效、高兼容性以及易于安装的特点使其成为市场上极具竞争力的产品。我们强烈推荐该产品用于道路照明和工业照明等领域。然而,考虑到每个应用场景的具体需求不同,用户在选择时应仔细考虑自身的需求和环境条件。
    希望这份技术手册能为您提供所需的全部信息,如有任何疑问,欢迎随时联系我们。

CA11267_HEIDI-O-90参数

参数
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 透明
视角 10°,52°
透镜类型 扩散
Vf-正向电压 -
长*宽*高 21.6mm*21.6mm*11.7mm
安装方式 黏合安装
零件状态 在售
包装方式 散装

CA11267_HEIDI-O-90厂商介绍

LEDiL是一家全球领先的LED照明解决方案提供商,专注于为各种应用提供创新和高效的照明产品。公司主营产品包括LED灯具、LED模组、LED驱动器和照明控制系统等,广泛应用于建筑照明、城市照明、工业照明、景观照明和室内照明等领域。

LEDiL的产品分类主要包括:
1. 灯具系列:提供多种类型的LED灯具,如筒灯、洗墙灯、地埋灯等,适用于室内外照明。
2. 模组系列:提供各种尺寸和功率的LED模组,可定制化设计,满足不同照明需求。
3. 驱动器系列:提供稳定的LED驱动器,确保灯具的长期稳定运行。
4. 控制系统:提供智能照明控制系统,实现照明的智能化管理和节能。

LEDiL的优势在于:
1. 创新技术:不断研发新技术,提高产品性能和能效。
2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。
3. 高品质:严格质量控制,确保产品可靠性和耐用性。
4. 全球服务:在全球范围内提供销售和技术支持,满足不同地区客户的需求。

CA11267_HEIDI-O-90数据手册

厂牌 PDF简要描述 下载
LEDIL 发光二极管 LEDIL CA11267_HEIDI-O-90 CA11267_HEIDI-O-90数据手册

CA11267_HEIDI-O-90封装设计

查看详情并下载
Symbol
Footprint
3D Model
