FP11075_LISA2-M-CLIP

产品分类: 发光二极管
厂牌: LEDIL
产品描述: Ledil LED透镜 圆形透镜, Lisa2系列, 中角度光束
供应商型号: FP11075
供应商: TME
标准整包数: 1
LEDIL 发光二极管 FP11075_LISA2-M-CLIP

FP11075_LISA2-M-CLIP概述

    FP11075LISA2-M-CLIP 技术手册

    产品简介

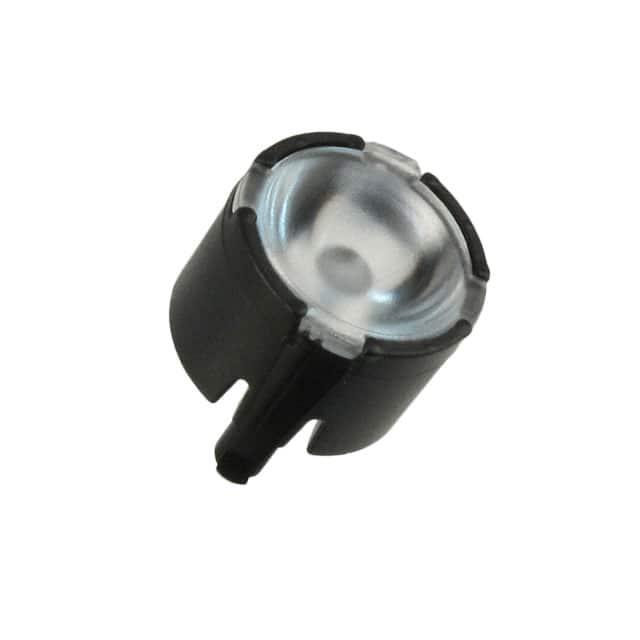

    FP11075LISA2-M-CLIP 是一款专为优化CREE XP-E系列LED设计的透镜。它采用6.8毫米高的PMMA单透镜结构,安装方式为夹持式(clip installation),并配有一块黑色PC材料制成的安装底座(holder)。该产品适用于各种高亮度应用场合,如户外照明、工业照明等。

    技术参数


    - 尺寸:直径9.9毫米,高度6.8毫米
    - 固定方式:胶水和夹子均可
    - RoHS合规性:是
    - 光学结果(测量):
    - LED XP-E:
    - 半峰全宽/半峰值全宽:24.0°
    - 效率:92%
    - LED XP-G:
    - 半峰全宽/半峰值全宽:34.0°
    - 效率:92%
    - LED LUXEON Z:
    - 半峰全宽/半峰值全宽:19.0° / 41.0°
    - 效率:86%
    - 峰值强度:5.3 cd/lm
    - 光学结果(模拟):
    - LED XQ-E HD:
    - 半峰全宽/半峰值全宽:27.5° / 63.0°
    - 效率:91%
    - 峰值强度:3.1 cd/lm
    - LED XQ-E HI:
    - 半峰全宽/半峰值全宽:17.0° / 35.0°
    - 效率:89%
    - 峰值强度:7.1 cd/lm
    - LED SST-10-B130:
    - 半峰全宽/半峰值全宽:24.0° / 45.0°
    - 效率:93%
    - 峰值强度:4.4 cd/lm

    产品特点和优势


    FP11075LISA2-M-CLIP 的显著特点是其20度的中束角设计,专为CREE XP-E系列LED进行优化。它具有出色的光学性能和效率,能够提供均匀的光分布,适用于各种高要求的应用场景。此外,它的安装方式简单便捷,且采用环保材料制作,符合RoHS标准。

    应用案例和使用建议


    FP11075LISA2-M-CLIP 广泛应用于工业照明、户外照明及其它需要高亮度光分布的应用场合。使用时应注意选择与之匹配的LED型号以获得最佳效果。例如,对于XP-E LED,可以使用FP11075LISA2-M-CLIP进行安装,以实现理想的光分布效果。建议在安装前详细阅读制造商的安装指南。

    兼容性和支持


    FP11075LISA2-M-CLIP 可以与多种LED型号兼容,包括CREE XP-E、XP-G、LUXEON Z等。此外,制造商提供了详细的技术文档和支持服务,用户可以通过官方网站获取安装指南和其他技术资料。用户还可以通过指定的分销商和销售点获得技术支持。

    常见问题与解决方案


    1. 问题:透镜安装后出现漏光现象。
    - 解决办法:检查安装底座是否正确安装,确保夹持紧密无误。
    2. 问题:透镜与LED不匹配。
    - 解决办法:根据透镜的技术规格选择合适的LED型号,并仔细参考产品手册。
    3. 问题:光效不符合预期。
    - 解决办法:重新校准安装位置,确保透镜和LED之间的距离和角度符合规定。

    总结和推荐


    FP11075LISA2-M-CLIP 是一款高性能、可靠且易于安装的透镜产品。其出色的光学性能和广泛的适用性使其成为众多应用场景的理想选择。强烈推荐使用该产品进行高亮度照明系统的安装,特别是在需要精确控制光分布的环境中。通过遵循制造商提供的安装指南和建议,用户可以充分发挥FP11075LISA2-M-CLIP 的全部潜力。

FP11075_LISA2-M-CLIP参数

参数
透镜类型 透明
Vf-正向电压 -
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 透明
视角 19°~34°
长*宽*高 9.9mm*9.9mm*9.9mm
安装方式 卡入式安装,按扣安装
零件状态 在售
包装方式 袋装
