FA10302_OSS-O

产品分类: 发光二极管
厂牌: LEDIL
产品描述: 42*11 带平顶,方形 散射 白色 黏合安装 21.6mm*21.6mm*21.6mm
供应商型号: 928-FA10302OO
供应商: Mouser
标准整包数: 1
LEDIL 发光二极管 FA10302_OSS-O

FA10302_OSS-O概述


    产品简介

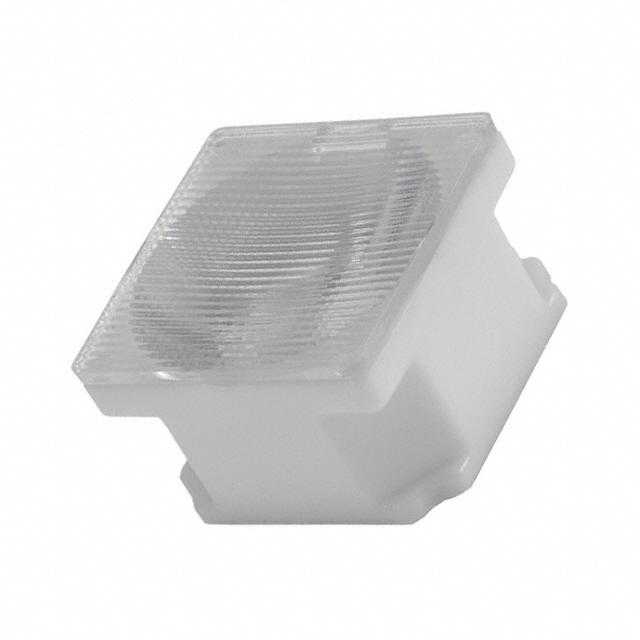

    产品名称:FA10302OSS-O
    产品类型: 光学透镜模块(Optical Lens Module)
    主要功能: FA10302OSS-O 是一款专门为 Osram Golden Dragon+ LED 设计的光学透镜模块。其设计特点为约 45° + 15° 的椭圆形光束角,适用于需要定向照明的应用场景。
    应用领域: 本产品广泛应用于商业照明、室内照明、室外照明、景观照明等领域。

    技术参数


    - 尺寸:21.6 x 21.6 mm
    - 高度:13.9 mm
    - 紧固方式:采用粘合带固定
    - 环保合规:符合 RoHS 标准
    - 材料:
    - 组件类型:单透镜
    - 材料:聚碳酸酯 (PC)
    - 颜色:透明
    - 完成度:抛光处理
    - 长度:21.6 mm
    - 组件类型:固定座
    - 材料:聚碳酸酯 (PC)
    - 颜色:白色
    - 长度:21.6 mm
    - 组件类型:粘合带
    - 材料:丙烯酸泡沫
    - 颜色:黑色
    - 长度:21.6 mm

    产品特点和优势


    - 独特的光学设计:45° + 15° 椭圆形光束角,能够提供更均匀且定向的照明效果。
    - 适用性强:适用于多种类型的 LED 灯具,尤其是 Osram Golden Dragon+ LED。
    - 高效率:效率高达 86%,峰值强度达到 4.2 cd/lm,确保优秀的照明效果。
    - 耐用性:采用 RoHS 标准材料制成,符合环保要求。
    - 易于安装:通过粘合带固定,便于快速安装。

    应用案例和使用建议


    应用案例
    FA10302OSS-O 主要应用于商业建筑、办公室、商场、酒店及户外照明项目。例如,在一家高档酒店的大堂内,FA10302OSS-O 能够提供均匀的定向照明,增强空间氛围感。
    使用建议
    - 在安装前,请确保所使用的 LED 符合该透镜模块的设计要求,以获得最佳的照明效果。
    - 确保粘合带正确粘贴,避免光照不均或固定不稳定的问题。
    - 由于不同的颜色和芯片位置公差会影响光束角,建议进行必要的测试以确定最佳安装角度。

    兼容性和支持


    FA10302OSS-O 适用于多种 Osram Golden Dragon+ LED 及其他相关 LED 型号。有关详细兼容性信息,请参考官方文档。
    - 供货信息: 产品可从官网(www.ledil.com)购买,发货地点包括波兰波兹南和中国香港。
    - 技术支持: LEDiL 公司在全球范围内提供本地销售和技术支持服务。

    常见问题与解决方案


    - 问题:光束角不符合预期
    - 解决方案: 检查所使用的 LED 是否与透镜模块兼容,如有必要,可调整安装角度或更换适合的 LED。

    - 问题:安装后光斑不均匀
    - 解决方案: 确认粘合带正确安装并紧密贴合,避免气泡或松动。

    总结和推荐


    产品评估:
    FA10302OSS-O 是一款专为 Osram Golden Dragon+ LED 设计的高效能光学透镜模块,具有良好的定向照明效果和高效率。其独特的椭圆形光束角使其适用于多种应用场景。
    推荐使用:
    我们强烈推荐 FA10302OSS-O 用于需要定向照明和高效率照明的场景,如商业照明、室内照明和室外照明项目。通过细致的安装和调整,可以实现最佳的照明效果。

FA10302_OSS-O参数

参数
Vf-正向电压 -
透镜形状 带平顶,方形
波长 -
测试电流 -
显示颜色 白色
视角 42*11
透镜类型 散射
长*宽*高 21.6mm*21.6mm*21.6mm
安装方式 黏合安装
零件状态 在售
包装方式 散装

FA10302_OSS-O厂商介绍

LEDiL是一家全球领先的LED照明解决方案提供商,专注于为各种应用提供创新和高效的照明产品。公司主营产品包括LED灯具、LED模组、LED驱动器和照明控制系统等,广泛应用于建筑照明、城市照明、工业照明、景观照明和室内照明等领域。

LEDiL的产品分类主要包括:
1. 灯具系列:提供多种类型的LED灯具,如筒灯、洗墙灯、地埋灯等,适用于室内外照明。
2. 模组系列:提供各种尺寸和功率的LED模组,可定制化设计,满足不同照明需求。
3. 驱动器系列:提供稳定的LED驱动器,确保灯具的长期稳定运行。
4. 控制系统:提供智能照明控制系统,实现照明的智能化管理和节能。

LEDiL的优势在于:
1. 创新技术:不断研发新技术,提高产品性能和能效。
2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。
3. 高品质:严格质量控制,确保产品可靠性和耐用性。
4. 全球服务:在全球范围内提供销售和技术支持,满足不同地区客户的需求。

FA10302_OSS-O数据手册

厂牌 PDF简要描述 下载
LEDIL 发光二极管 LEDIL FA10302_OSS-O FA10302_OSS-O数据手册

FA10302_OSS-O封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.898 ¥ 24.4881
10+ $ 2.047 ¥ 17.2971
25+ $ 1.947 ¥ 16.4522
100+ $ 1.5876 ¥ 13.4152
288+ $ 1.458 ¥ 12.3201
576+ $ 1.4148 ¥ 11.9551
2592+ $ 1.05 ¥ 8.8725
5040+ $ 1.0185 ¥ 8.6063
库存: 141
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.48
