FA10698_LN2-REC

产品分类: 发光二极管
厂牌: LEDIL
产品描述: 37°,26° 圆形,带平顶 扩散 透明 黏合安装 21.6mm*21.6mm*21.6mm
供应商型号: MCN-FA10698_LN2-REC
供应商: 期货订购
标准整包数: 144
LEDIL 发光二极管 FA10698_LN2-REC

FA10698_LN2-REC概述

    FA10698LN2-REC 光学组件技术手册

    产品简介

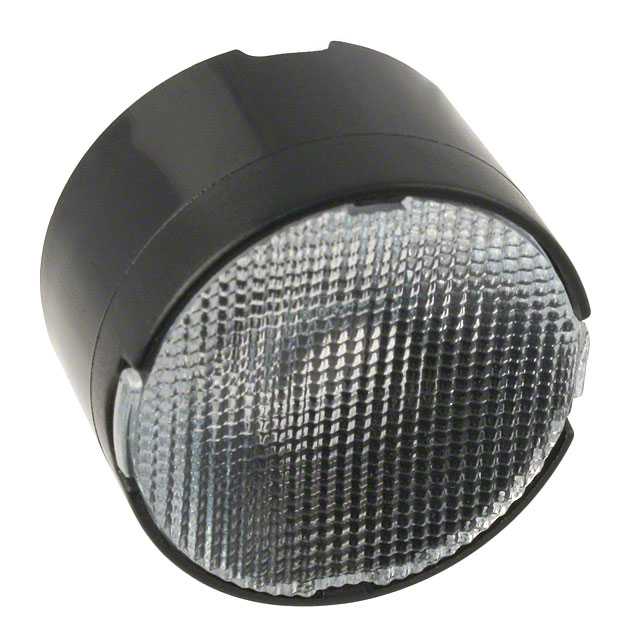

    FA10698LN2-REC 是一款光学组件,主要用于优化 Nichia NS6x83 LED 灯珠的光束模式。该组件具有约 35° x 25° 的矩形光束角,装配高度为 13.3 毫米,并且带有安装胶带。此产品适用于需要高效率和高光强度的应用场景,如工业照明、户外照明和建筑照明等。

    技术参数


    - 外形尺寸: 直径 21.6 毫米
    - 高度: 13.3 毫米
    - 紧固方式: 安装胶带
    - 颜色: 黑色
    - 包装盒大小: -
    - 包装盒重量: 6.9 千克
    - 每盒数量: 2304 件
    - RoHS 符合标准: 是
    - 材料规格:
    - 组件类型: 单透镜
    - 材料: 聚甲基丙烯酸甲酯 (PMMA)
    - 颜色: 透明
    - 持体材料: 聚碳酸酯 (PC) 黑色
    - 胶带: 聚氨酯 (PU) 胶带,厚度 0.2 毫米,黑色

    产品特点和优势


    - 高效率光束模式: LN2-REC 设计用于优化 Nichia NS6x83 LED 灯珠,以实现高效能光束模式。
    - 矩形光束角: 35° x 25° 的矩形光束角使得灯具能够在特定区域内提供更均匀的光照。
    - 高光强输出: 达到 2.300 cd/lm(测量值),2.400 cd/lm(模拟值),确保光输出满足高标准需求。
    - 安装简便: 内置安装胶带使得装配更加便捷,减少了组装时间和成本。

    应用案例和使用建议


    - 工业照明: 在工厂或仓库中使用时,可提供均匀而高效的光线覆盖,提高作业效率。
    - 户外照明: 在路灯或景观照明中,LN2-REC 可有效增强光线分布均匀性,减少盲区。
    - 建筑照明: 适合在酒店大堂或商业建筑中作为装饰灯或主要光源使用。
    使用建议:
    - 在装配过程中,确保 LED 和光学组件对准正确,以达到最佳光效。
    - 根据具体应用选择合适的 LED 型号,例如 XM-L2 或 NS6x83,以确保最佳光束质量和效率。

    兼容性和支持


    LN2-REC 主要设计用于与 Nichia NS6x83 LED 灯珠配合使用,也可以与类似尺寸和类型的其他 LED 灯珠兼容。用户可以通过制造商网站获取技术支持,例如详细的技术文档、CAD 文件和更新信息。

    常见问题与解决方案


    - 问题: 如何选择正确的安装位置?
    - 解决方案: 选择一个平坦且坚固的表面进行安装,以确保组件稳固且保持良好散热。
    - 问题: 如何处理安装过程中的胶带损坏?
    - 解决方案: 如发现胶带损坏,可以更换新的安装胶带。如果需要定制长度或材质,联系制造商获取帮助。
    - 问题: 如何校准 LED 光束角度?
    - 解决方案: 使用专业仪器测量并调整 LED 位置,直至获得所需的光束角和均匀度。

    总结和推荐


    综上所述,FA10698LN2-REC 是一款高性能的光学组件,具备优秀的光效和安装便利性,非常适合多种应用场景。建议在高要求的工业和商业照明项目中采用此产品。制造商提供了全面的支持和售后服务,确保客户能够充分利用该产品的所有功能。

FA10698_LN2-REC参数

参数
测试电流 -
显示颜色 透明
视角 37°,26°
透镜类型 扩散
Vf-正向电压 -
透镜形状 圆形,带平顶
波长 -
长*宽*高 21.6mm*21.6mm*21.6mm
安装方式 黏合安装
零件状态 在售
包装方式 散装
