FA11210_TINA-M

产品分类: 发光二极管
厂牌: LEDIL
产品描述: Ledil LED透镜 圆形透镜, Tina系列, 中角度光束
供应商型号: MCN-FA11210_TINA-M
供应商: 期货订购
标准整包数: 144

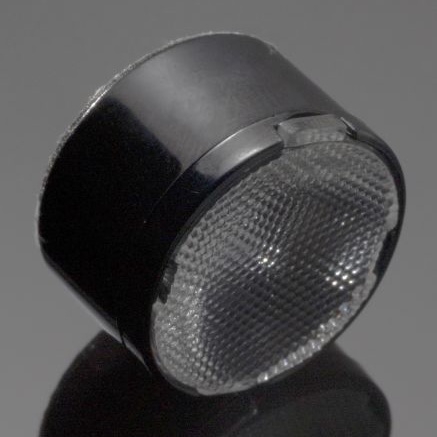

LEDIL 发光二极管 FA11210_TINA-M

FA11210_TINA-M概述

    LEDIL F’FORM OPTICS Tina-RE 镜片系列技术手册

    产品简介


    LEDIL F’FORM OPTICS Tina-RE 系列镜头专为Luxeon Rebel系列LED设计并进行了优化。该系列包含多种类型的镜片,适用于不同需求的应用场景。这些镜片采用光学级PMMA材料制造,允许在高电流和高温条件下(最高可达105°C)稳定运行。每款镜片均配备了集成的安装支架,并带有小位置销钉,确保安装精确可靠。Tina-RE 镜片系列产品包括Real Spot(FA11212Tina-RE-RS)、Diffuser(FA11209Tina-RE-D)、Medium(FA11210Tina-RE-M)、Oval(FA11203Tina-RE-O)和Wide(FA11211Tina-RE-W)等类型。

    技术参数


    | 参数 | 值 |

    | 透镜材料 | 光学级PMMA |
    | 最高工作温度 | 105°C / 220°F |
    | 集成安装支架 | 带小位置销钉 |
    | 最佳光学效率 | 超过90% |
    | 光束角 | 见下表 |
    | 紧固方式 | 使用汽车级PU泡沫胶带 |
    | 尺寸(宽 x 高) | 16.1 x 10.1 mm |
    | 镜片类型 | 订货代码 | 半峰全宽(FWHM)角度 |
    |
    | Real Spot | FA11212Tina-RE-RS | ±6° |
    | Diffuser | FA11209Tina-RE-D | ±7.5° |
    | Medium | FA11210Tina-RE-M | ±16° |
    | Oval | FA11203Tina-RE-O | ±7° x ±18° |
    | Wide | FA11211Tina-RE-W | ±22° |

    产品特点和优势


    - 光学效率高:Tina-RE系列透镜提供了超过90%的光学效率,这使得光线能够更有效地传输到目标区域。
    - 优异的光束控制:不同类型的Tina-RE透镜可以根据应用需求提供不同的光束角,实现精准的光束控制。
    - 坚固耐用:采用PMMA材料制成,能够在恶劣环境下稳定运行,适应高温条件。
    - 紧凑尺寸:小型化设计使得透镜能够应用于空间有限的应用场合。

    应用案例和使用建议


    - Real Spot (FA11212Tina-RE-RS):适合需要集中光照的应用,例如展示柜照明或特定区域的点光源。
    - Diffuser (FA11209Tina-RE-D):适用于需要柔和光线的应用,如室内装饰照明。
    - Medium (FA11210Tina-RE-M):适用于广泛照明需求的场合,如街道照明或工厂照明。
    - Oval (FA11203Tina-RE-O):特别适用于需要椭圆形照明效果的应用,如停车场或大堂照明。
    - Wide (FA11211Tina-RE-W):适用于需要大范围照明的场合,如户外广告牌或建筑外墙照明。
    使用建议:
    - 在使用Tina-RE系列透镜时,务必按照厂商提供的紧固指南进行安装,以确保最佳光学性能。
    - 根据应用需求选择合适的镜片类型,以达到理想的光束控制效果。

    兼容性和支持


    - Tina-RE系列透镜适用于所有Luxeon Rebel系列LED,并且通过特定的汽车级PU泡沫胶带与散热器固定。
    - 厂商提供了详细的技术文档和安装指南,以帮助用户正确安装和使用这些透镜。
    - 官方网站([LEDIL官网](http://www.ledil.com/))上提供下载链接和技术支持资源,方便用户随时访问。

    常见问题与解决方案


    1. 如何确定正确的镜片类型?
    - 根据应用需求和所需的光束角选择相应的镜片类型。
    2. 如何正确安装Tina-RE透镜?
    - 按照厂商提供的安装指南,使用指定的汽车级PU泡沫胶带进行安装。
    3. 透镜出现破裂怎么办?
    - 如发现透镜损坏,请立即停止使用,并联系销售商获取更换服务。

    总结和推荐


    LEDIL F’FORM OPTICS Tina-RE系列透镜凭借其高光学效率、优异的光束控制能力和坚固耐用的特点,在多种应用场合中表现出色。它们不仅能满足各种照明需求,还具有很高的市场竞争力。我们强烈推荐使用这些透镜来提升您的LED照明系统的整体性能。
    综上所述,如果您正在寻找一种能够高效、准确地控制光束,并且能够在苛刻环境中稳定工作的LED透镜,那么LEDIL F’FORM OPTICS Tina-RE系列无疑是一个明智的选择。

FA11210_TINA-M参数

参数
Vf-正向电压 -
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 透明
视角 28°~31°
透镜类型 扩散
长*宽*高 16.1mm*16.1mm*9.4mm
安装方式 黏合安装
零件状态 在售
包装方式 散装

FA11210_TINA-M厂商介绍

LEDiL是一家全球领先的LED照明解决方案提供商,专注于为各种应用提供创新和高效的照明产品。公司主营产品包括LED灯具、LED模组、LED驱动器和照明控制系统等,广泛应用于建筑照明、城市照明、工业照明、景观照明和室内照明等领域。

LEDiL的产品分类主要包括:
1. 灯具系列:提供多种类型的LED灯具,如筒灯、洗墙灯、地埋灯等,适用于室内外照明。
2. 模组系列:提供各种尺寸和功率的LED模组,可定制化设计,满足不同照明需求。
3. 驱动器系列:提供稳定的LED驱动器,确保灯具的长期稳定运行。
4. 控制系统:提供智能照明控制系统,实现照明的智能化管理和节能。

LEDiL的优势在于:
1. 创新技术:不断研发新技术,提高产品性能和能效。
2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。
3. 高品质:严格质量控制,确保产品可靠性和耐用性。
4. 全球服务:在全球范围内提供销售和技术支持,满足不同地区客户的需求。

FA11210_TINA-M数据手册

厂牌 PDF简要描述 下载
LEDIL 发光二极管 LEDIL FA11210_TINA-M FA11210_TINA-M数据手册

FA11210_TINA-M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.9305 ¥ 16.1969
库存: 0
起订量: 576 增量: 144
交货地:
最小起订量为:1
合计: ¥ 0
