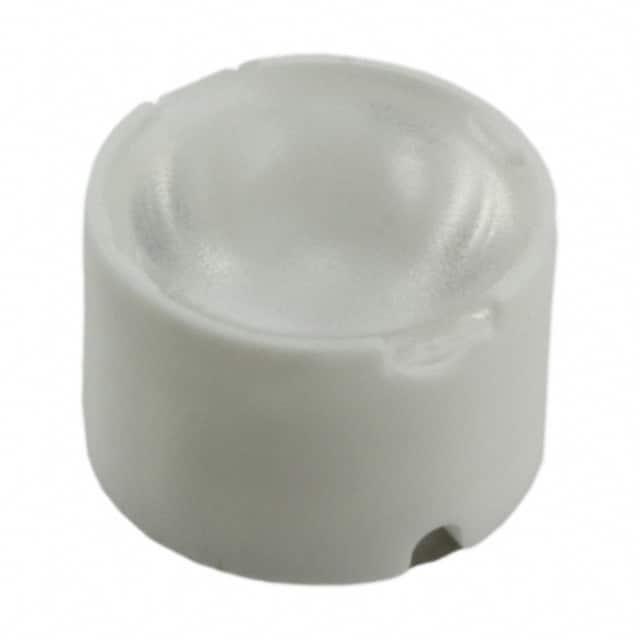

FA10901_TINA-WW

产品分类: 发光二极管
厂牌: LEDIL
产品描述: Ledil LED透镜 圆形透镜, Tina系列, 广角光束
供应商型号: 928-FA10901TIWW
供应商: Mouser
标准整包数: 1

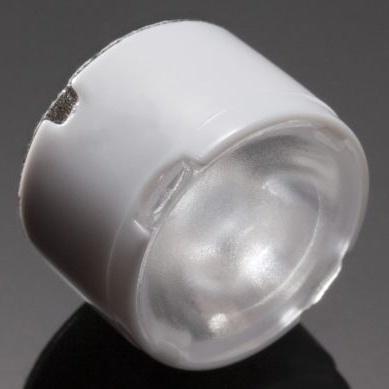

LEDIL 发光二极管 FA10901_TINA-WW

FA10901_TINA-WW概述

    FA10901TINA-WW 产品技术手册

    1. 产品简介


    FA10901TINA-WW 是一款专为Nichia NS6x83 LED设计的光学透镜组件。该组件包含一个单透镜和一个安装夹具,并配有安装胶带。它适用于需要宽光束角的应用场合,如室内照明和户外照明。FA10901TINA-WW 具有出色的光学性能和易于安装的特点,使其成为多种照明系统的理想选择。

    2. 技术参数


    - 尺寸:直径 16.1 mm,高度 11.1 mm
    - 材料:
    - 单透镜:PMMA(聚甲基丙烯酸甲酯),透明
    - 安装夹具:PC(聚碳酸酯),白色
    - 安装胶带:丙烯酸泡沫,黑色
    - 包装信息:
    - 每箱数量:288个
    - 最小起订量(MOQ):144个
    - 每箱重量:4.5 kg
    - 认证:符合RoHS标准
    - 订购信息:FA10901TINA-WW

    3. 产品特点和优势


    - 宽光束角:FA10901TINA-WW 设计用于Nichia NS6x83 LED,具有约60°的宽光束角,能够提供均匀的光照分布。
    - 高效能:该透镜组件的效率高达90%,并且峰值强度达到1.1 cd/lm,确保了高效的光输出。
    - 易于安装:组件配备安装胶带,便于快速安装和固定,减少了安装时间和成本。
    - 高可靠性:符合RoHS标准,确保环保和安全,同时LEDiL保留对材料进行改进的权利,以确保产品质量和可用性。

    4. 应用案例和使用建议


    - 应用案例:
    - 室内照明:FA10901TINA-WW 可用于办公室、商场、酒店等场所的室内照明系统,提供均匀的光线覆盖。
    - 户外照明:适用于街道照明、公园照明等户外环境,能够有效照亮较大区域。

    - 使用建议:
    - 在安装过程中,确保LED与透镜组件紧密配合,以获得最佳的光效。
    - 使用前检查所有部件是否完好无损,特别是安装胶带是否牢固。
    - 考虑到不同颜色和芯片位置可能会影响光束角,建议在实际应用中进行测试调整。

    5. 兼容性和支持


    - 兼容性:FA10901TINA-WW 主要针对Nichia NS6x83 LED设计,但也可兼容其他类似规格的LED,如LED MX-6、LED XP-G3等。
    - 技术支持:LEDiL提供了详尽的安装指南和技术支持,可在其官方网站 www.ledil.com/installationguide 查阅。此外,LEDiL在全球多个地点设有分销合作伙伴,如波兰波兹南和中国香港,方便用户购买和获取支持。

    6. 常见问题与解决方案


    - 问题1:如何正确安装FA10901TINA-WW?
    - 解决方案:首先确保LED与透镜组件紧密配合,然后使用安装胶带将组件固定在所需位置。

    - 问题2:如果发现光束角不一致,怎么办?
    - 解决方案:检查LED的颜色、芯片大小和位置是否一致,必要时可进行微调。LEDiL建议在实际应用中进行测试调整。
    - 问题3:如何清洁FA10901TINA-WW?
    - 解决方案:使用软布轻轻擦拭透镜表面,避免使用硬物刮擦,以免损坏透镜。

    7. 总结和推荐


    FA10901TINA-WW 是一款高性能、易安装的光学透镜组件,特别适合需要宽光束角的应用场合。其高效能和广泛的应用范围使其在市场上具备较强的竞争力。虽然存在一些潜在的偏差和变化,但LEDiL通过严格的质量控制和持续的技术改进,确保了产品的可靠性和稳定性。总体而言,FA10901TINA-WW 是值得推荐的产品,尤其对于需要高品质照明解决方案的用户来说,是一个非常不错的选择。

FA10901_TINA-WW参数

参数
透镜类型 扩散
Vf-正向电压 -
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 透明
视角 52°,53°
长*宽*高 16.1mm*16.1mm*16.1mm
安装方式 黏合安装
零件状态 在售
包装方式 散装

FA10901_TINA-WW厂商介绍

LEDiL是一家全球领先的LED照明解决方案提供商,专注于为各种应用提供创新和高效的照明产品。公司主营产品包括LED灯具、LED模组、LED驱动器和照明控制系统等,广泛应用于建筑照明、城市照明、工业照明、景观照明和室内照明等领域。

LEDiL的产品分类主要包括:
1. 灯具系列:提供多种类型的LED灯具,如筒灯、洗墙灯、地埋灯等,适用于室内外照明。
2. 模组系列:提供各种尺寸和功率的LED模组,可定制化设计,满足不同照明需求。
3. 驱动器系列:提供稳定的LED驱动器,确保灯具的长期稳定运行。
4. 控制系统:提供智能照明控制系统,实现照明的智能化管理和节能。

LEDiL的优势在于:
1. 创新技术:不断研发新技术,提高产品性能和能效。
2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。
3. 高品质:严格质量控制,确保产品可靠性和耐用性。
4. 全球服务:在全球范围内提供销售和技术支持,满足不同地区客户的需求。

FA10901_TINA-WW数据手册

厂牌 PDF简要描述 下载
LEDIL 发光二极管 LEDIL FA10901_TINA-WW FA10901_TINA-WW数据手册

FA10901_TINA-WW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.485 ¥ 37.8983
10+ $ 3.058 ¥ 25.8401
100+ $ 2.2464 ¥ 18.9821
288+ $ 2.2248 ¥ 18.7996
576+ $ 1.998 ¥ 16.8831
1008+ $ 1.806 ¥ 15.2607
2592+ $ 1.617 ¥ 13.6637
5040+ $ 1.5645 ¥ 13.22
库存: 1182
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.89
