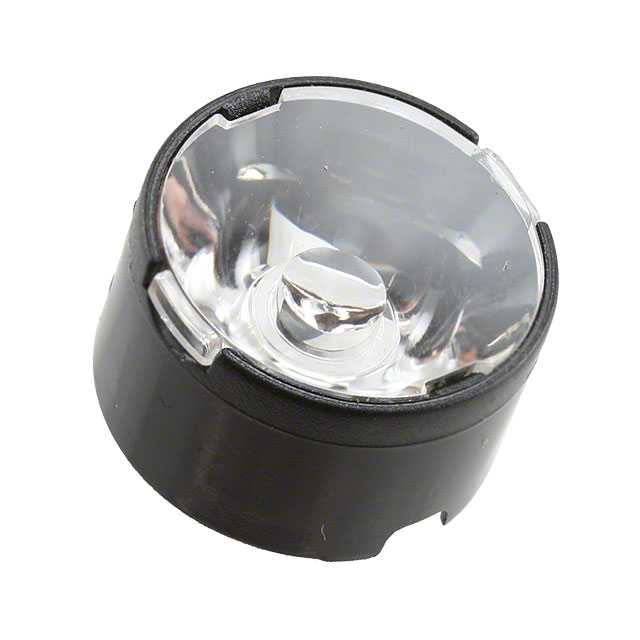

FA11208_TINA-RS

产品分类: 发光二极管
厂牌: LEDIL
产品描述: Ledil LED透镜 圆形透镜, Tina系列, 光点光束
供应商型号: REB-LEDOPT1613
供应商: 海外现货
标准整包数: 1

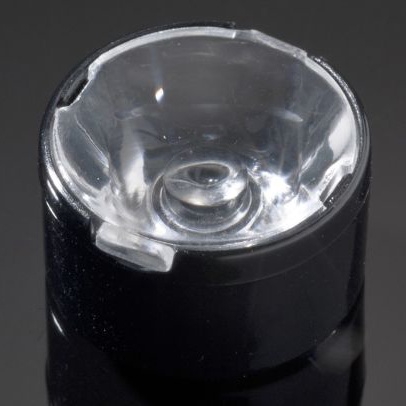

LEDIL 发光二极管 FA11208_TINA-RS

FA11208_TINA-RS概述

    TINA-RS 光学元件产品技术手册

    1. 产品简介


    TINA-RS 是一款高性能光学元件,主要用于光束定向和聚焦应用。它由单透镜、安装夹具和定位销组成,适用于多种工业和商业照明设备。TINA-RS 的核心优势在于其13°的光束角,能够提供高度定向的光线输出,从而提高照明系统的效率和精度。

    2. 技术参数


    TINA-RS 的关键技术和性能参数如下:
    - 尺寸:直径 16.1 mm,高度 9.5 mm
    - 固定方式:带固定胶带和定位销
    - 颜色:黑色
    - 包装规格:每箱装 2016 件,箱体尺寸为 470 x 240 x 105 mm,重量为 4.1 kg
    - 材料:透镜采用 PMMA(聚甲基丙烯酸甲酯),夹具采用 PC(聚碳酸酯),固定胶带采用 PU(聚氨酯)
    - 环保标准:符合 RoHS 标准

    3. 产品特点和优势


    TINA-RS 的主要特点是其高效率和精准的光束定向能力。以下是其显著特点和优势:
    - 高效率:在多个测试条件下,TINA-RS 的光效均超过85%,特别是在使用特定LED光源时,如LED NVSW3x9A 和 LED OSLON SSL 80,光效分别达到88%和90%。
    - 精准光束定向:13°的光束角确保了光线的高度定向,适用于需要精确光束控制的应用场合。
    - 适用广泛:可与多种LED光源配合使用,如LED XB-H、LED NVSW3x9A、LED OSLON SSL 80、LED SFH 4715S、LED SFH 4725S、LED LH351A 和 LED Z8Y22P。

    4. 应用案例和使用建议


    TINA-RS 广泛应用于各种照明系统中,例如工业照明、商业照明、道路照明等。以下是一些典型的应用场景和使用建议:
    - 工业照明:适用于工厂、仓库等大型室内空间的照明系统,能够提供高效的定向光线,减少能源消耗。
    - 商业照明:可用于商场、超市等商业场所的照明,提升商品展示效果。
    - 道路照明:适用于街道、隧道等户外照明,确保光线定向,提高夜间行驶安全性。
    使用建议:
    - 确保所选LED光源与TINA-RS的光束角匹配,以获得最佳照明效果。
    - 在安装过程中,注意保持透镜和夹具的清洁,避免灰尘和污渍影响光线质量。
    - 定期检查固定胶带的完整性,及时更换损坏的部分,以保证稳定的固定效果。

    5. 兼容性和支持


    TINA-RS 可与多种LED光源兼容,如LED XB-H、LED NVSW3x9A、LED OSLON SSL 80 等。LEDiL公司提供全面的技术支持和售后服务,包括产品咨询、安装指导和技术培训。用户可以通过官方网站 www.ledil.com 获得更多支持信息。

    6. 常见问题与解决方案


    - 问题1:安装过程中透镜出现偏移。
    - 解决方案:检查固定胶带是否牢固,必要时重新粘贴胶带。
    - 问题2:光线强度不足。
    - 解决方案:确认所选用的LED光源是否与TINA-RS的光效匹配,必要时更换更高光效的LED光源。
    - 问题3:透镜表面出现划痕。
    - 解决方案:避免使用硬物接触透镜表面,定期清洁透镜,使用软布轻轻擦拭。

    7. 总结和推荐


    综上所述,TINA-RS 是一款高效、精准的光学元件,适用于多种照明应用场合。其高光效、精准光束定向和广泛的兼容性使其在市场上具有较强的竞争力。我们强烈推荐使用TINA-RS来提升您的照明系统性能。如果您有任何疑问或需要进一步的支持,请联系LEDiL公司的技术支持团队。

FA11208_TINA-RS参数

参数
Vf-正向电压 -
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 透明
视角 10°~15°
透镜类型 透明
长*宽*高 16.1mm*16.1mm*9.5mm
安装方式 黏合安装
零件状态 在售
包装方式 散装

FA11208_TINA-RS厂商介绍

LEDiL是一家全球领先的LED照明解决方案提供商,专注于为各种应用提供创新和高效的照明产品。公司主营产品包括LED灯具、LED模组、LED驱动器和照明控制系统等,广泛应用于建筑照明、城市照明、工业照明、景观照明和室内照明等领域。

LEDiL的产品分类主要包括:
1. 灯具系列:提供多种类型的LED灯具,如筒灯、洗墙灯、地埋灯等,适用于室内外照明。
2. 模组系列:提供各种尺寸和功率的LED模组,可定制化设计,满足不同照明需求。
3. 驱动器系列:提供稳定的LED驱动器,确保灯具的长期稳定运行。
4. 控制系统:提供智能照明控制系统,实现照明的智能化管理和节能。

LEDiL的优势在于:
1. 创新技术:不断研发新技术,提高产品性能和能效。
2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。
3. 高品质:严格质量控制,确保产品可靠性和耐用性。
4. 全球服务:在全球范围内提供销售和技术支持,满足不同地区客户的需求。

FA11208_TINA-RS数据手册

厂牌 PDF简要描述 下载
LEDIL 发光二极管 LEDIL FA11208_TINA-RS FA11208_TINA-RS数据手册

FA11208_TINA-RS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
144+ $ 1.6675 ¥ 14.624
288+ $ 1.624 ¥ 14.2425
576+ $ 1.595 ¥ 13.9882
864+ $ 1.529 ¥ 13.4093
1152+ $ 1.4472 ¥ 12.6919
库存: 5040
起订量: 144 增量: 1
交货地:
最小起订量为:144
合计: ¥ 2105.85
