FA11205_TINA-D

产品分类: 发光二极管
厂牌: LEDIL
产品描述: Ledil LED透镜 圆形透镜, Tina系列, 光点光束
供应商型号: 928-FA11205TDOSL
供应商: Mouser
标准整包数: 1
LEDIL 发光二极管 FA11205_TINA-D

FA11205_TINA-D概述

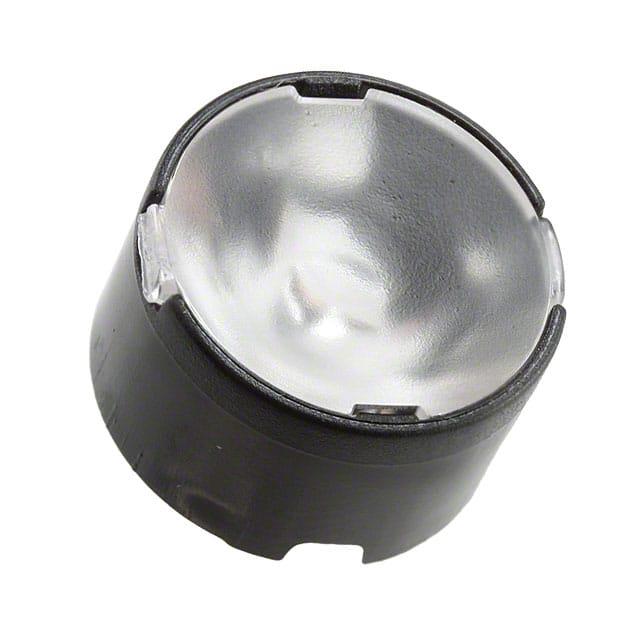

    Tina-Pin-OSL LED Lenses for Osram Oslon SSL LEDs

    1. 产品简介


    Tina-Pin-OSL是一款专为Osram的Oslon SSL系列LED设计和优化的镜头。这些镜头具有多种光束角度选择,适用于各种不同的照明需求。Tina-Pin-OSL镜头采用光学级PC材料制造,具有高紫外线和高温(130°C/220°F)抵抗能力,适合高电流和温度条件下的应用。其紧凑的设计使得安装和集成变得更加方便。通过使用汽车级PU泡沫粘合带固定到散热器上,确保了稳定可靠的热管理。

    2. 技术参数


    - 镜头材质: 光学级PC
    - 工作温度范围: 130°C (220°F)
    - 工作电流: 支持高电流条件
    - 光束角度:
    - 实心聚焦: ±4.5°
    - 扩散: ±6°
    - 中等: ±14°
    - 椭圆形: ±6° x ±18°
    - 宽度: ±19°
    - 外形尺寸: 16.1 x 10.1 mm
    - 透镜类型:
    - FA11208Tina-RS-OSL
    - FA11205Tina-D-OSL
    - FA11206Tina-M-OSL
    - FA11204Tina-O-OSL
    - FA11207Tina-W-OSL

    3. 产品特点和优势


    - 光学效率: 超过90%,提供极其良好的光线截止性能。
    - 集成化设计: 集成的定位销,便于组装。
    - 稳定性: 汽车级PU泡沫粘合带确保了稳定可靠的热管理。
    - 高可靠性: 高温及高电流条件下仍能保持优异性能。

    4. 应用案例和使用建议


    Tina-Pin-OSL LED镜头适用于需要高精度光束控制的应用场景,例如:
    - 工业照明
    - 商店照明
    - 舞台照明
    - 交通信号灯
    使用建议:
    - 在选择镜头类型时,应根据实际照明需求来确定所需的光束角度。
    - 确保LED和散热器之间的良好接触以实现最佳的散热效果。
    - 将Tina-Pin-OSL镜头固定在散热器上的时候,需要按照图纸指示正确安装定位销,以保证灯具结构的稳固性。

    5. 兼容性和支持


    Tina-Pin-OSL镜头专门设计用于Osram的Oslon SSL系列LED,确保了高度兼容性。此外,Ledil公司提供了相应的技术支持和服务,以确保产品的顺利应用。

    6. 常见问题与解决方案


    - 问题: 安装过程中定位销损坏。
    - 解决方案: 仔细参照图纸进行操作,如发现定位销损坏可联系供应商更换。

    - 问题: 散热不良导致LED寿命缩短。
    - 解决方案: 确保散热器与LED的良好接触,并适当增大散热片面积。

    7. 总结和推荐


    总体来看,Tina-Pin-OSL镜头在性能、可靠性和适用性方面表现出色,特别适合于需要高精度光束控制的应用场合。对于追求高效能、稳定性和长寿命的产品设计者来说,这款镜头是一个不错的选择。建议在实际项目中优先考虑使用。

FA11205_TINA-D参数

参数
显示颜色 透明
视角 12°~18°
透镜类型 扩散
Vf-正向电压 -
透镜形状 圆形,带平顶
波长 -
测试电流 -
长*宽*高 16.1mm*16.1mm*9.5mm
安装方式 黏合安装
零件状态 在售
包装方式 散装

FA11205_TINA-D厂商介绍

LEDiL是一家全球领先的LED照明解决方案提供商,专注于为各种应用提供创新和高效的照明产品。公司主营产品包括LED灯具、LED模组、LED驱动器和照明控制系统等,广泛应用于建筑照明、城市照明、工业照明、景观照明和室内照明等领域。

LEDiL的产品分类主要包括:
1. 灯具系列:提供多种类型的LED灯具,如筒灯、洗墙灯、地埋灯等,适用于室内外照明。
2. 模组系列:提供各种尺寸和功率的LED模组,可定制化设计,满足不同照明需求。
3. 驱动器系列:提供稳定的LED驱动器,确保灯具的长期稳定运行。
4. 控制系统:提供智能照明控制系统,实现照明的智能化管理和节能。

LEDiL的优势在于:
1. 创新技术:不断研发新技术,提高产品性能和能效。
2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。
3. 高品质:严格质量控制,确保产品可靠性和耐用性。
4. 全球服务:在全球范围内提供销售和技术支持,满足不同地区客户的需求。

FA11205_TINA-D数据手册

厂牌 PDF简要描述 下载
LEDIL 发光二极管 LEDIL FA11205_TINA-D FA11205_TINA-D数据手册

FA11205_TINA-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.485 ¥ 37.8983
10+ $ 3.113 ¥ 26.3049
100+ $ 2.3112 ¥ 19.5296
288+ $ 1.9116 ¥ 16.153
576+ $ 1.7712 ¥ 14.9666
1008+ $ 1.5855 ¥ 13.3975
2592+ $ 1.575 ¥ 13.3088
5040+ $ 1.512 ¥ 12.7764
库存: 193
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.89
