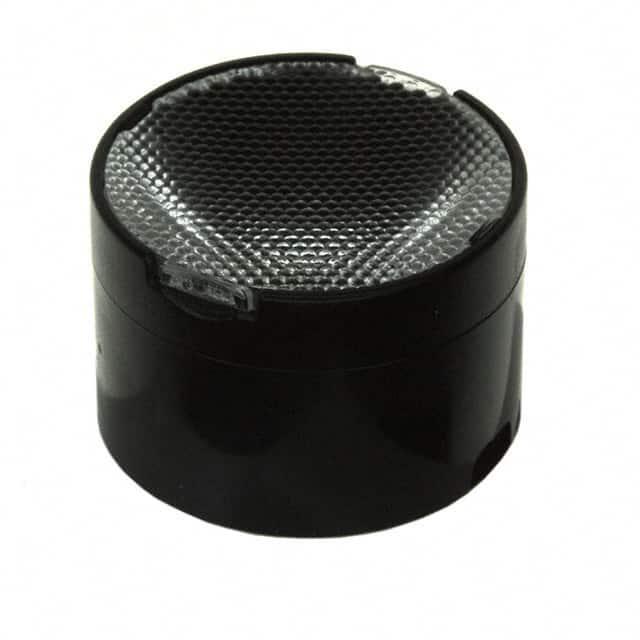

FA10660_LXP-M

产品分类: 发光二极管
厂牌: LEDIL
产品描述: Ledil LED透镜 圆形透镜, Leila系列, 中角度光束
供应商型号: 928-FA10660LXPM
供应商: Mouser
标准整包数: 1

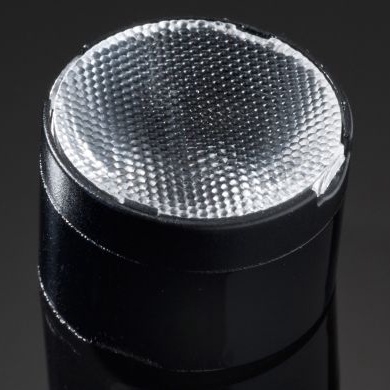

LEDIL 发光二极管 FA10660_LXP-M

FA10660_LXP-M概述

    #

    产品简介


    FA10660LXP-M 是一款专为CREE XP-E系列LED设计的光学透镜。该透镜具有中等光束角(约25°),非常适合需要精确控制光分布的应用。其高度为14.7毫米,安装带已预装好,便于快速组装。本产品属于光学组件,适用于各种照明设备和系统,如路灯、工业照明、便携式灯具等。
    #

    技术参数


    | 参数 | 规格 |

    | 直径 | 21.6 毫米 |
    | 高度 | 14.7 毫米 |
    | 快速固定方式 | 安装带 |
    | 颜色 | 黑色 |
    | 箱尺寸 | 470 x 235 x 270 毫米 |
    | 箱重量 | 11.8 千克 |
    | 每箱数量 | 2304 个 |
    | 罗氏标准 | 符合 |
    # 光学数据(测量)
    | LED 型号 | FWHM | 效率 (%) | 峰值强度 (cd/lm) | 每个透镜所需LED数 | 光色 |
    |
    | XP-E | 22.0 | 90 | 4.800 | 1 | 白色 |
    | XP-G | 26.0 | 91 | - | 1 | 白色 |
    | XP-G2 | 24.0 | 87 | 4.300 | 1 | 白色 |
    | XP-L HI | 22.0 | 86 | 4.400 | 1 | 白色 |
    | OSLO Square CSSRM2/CSSRM3 | 24.0 | 91 | 4.800 | 1 | 白色 |
    | LH351A | 24.0 | 90 | 4.700 | 1 | 白色 |
    | Z5 | 18.0 | - | - | 1 | 白色 |
    | XP-G3 | 29.0 | 84 | 3.000 | 1 | 白色 |
    | LUXEON V2 | 30.0 | 94 | 3.600 | 1 | 白色 |
    #

    产品特点和优势


    FA10660LXP-M 具有以下显著优势:
    - 中等光束角优化:专门为CREE XP-E LED设计,优化了25°的光束角。
    - 高效率:多个LED型号下的效率均超过84%,确保出色的光输出。
    - 广泛兼容:可以匹配多种LED型号,满足不同应用场景的需求。
    - 快速安装:配有安装带,方便快速装配。
    #

    应用案例和使用建议


    FA10660LXP-M 可用于各种需要精确光分布的应用场合,例如道路照明、商业照明及舞台灯光。建议在安装时根据具体应用场景选择合适的LED型号,以获得最佳的光效表现。对于不同的LED,需注意调整光学设计参数以确保达到预期的光束角度和强度。
    #

    兼容性和支持


    FA10660LXP-M 可以配合多种LED型号使用,包括但不限于CREE XP-E、XP-G、XP-G2、XP-L HI、OSLO Square CSSRM2/CSSRM3、LH351A、Z5、XP-G3、LUXEON V2等。同时,制造商提供了良好的技术支持和服务,确保用户能够顺利获取所需的材料和技术文档。
    #

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 光照强度不足 | 确认所使用的LED型号是否匹配,并调整安装位置。 |
    | 光束角不准确 | 检查是否正确使用了该透镜,并调整透镜的位置。 |
    | 安装后无法固定 | 确保安装带紧固到位,并检查是否有损坏的部件。 |
    #

    总结和推荐


    FA10660LXP-M 是一款性能优良、设计精良的光学透镜,适用于多种LED型号。其卓越的光束控制能力和广泛的兼容性使其成为照明设计的理想选择。鉴于其高效率、便捷的安装方式以及良好的技术支持,强烈推荐在需要精确光分布的应用中使用FA10660LXP-M。

FA10660_LXP-M参数

参数
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 透明
视角 18°~26°
透镜类型 扩散
Vf-正向电压 -
长*宽*高 21.6mm*21.6mm*14.65mm
安装方式 黏合安装
零件状态 在售
包装方式 散装

FA10660_LXP-M厂商介绍

LEDiL是一家全球领先的LED照明解决方案提供商,专注于为各种应用提供创新和高效的照明产品。公司主营产品包括LED灯具、LED模组、LED驱动器和照明控制系统等,广泛应用于建筑照明、城市照明、工业照明、景观照明和室内照明等领域。

LEDiL的产品分类主要包括:
1. 灯具系列:提供多种类型的LED灯具,如筒灯、洗墙灯、地埋灯等,适用于室内外照明。
2. 模组系列:提供各种尺寸和功率的LED模组,可定制化设计,满足不同照明需求。
3. 驱动器系列:提供稳定的LED驱动器,确保灯具的长期稳定运行。
4. 控制系统:提供智能照明控制系统,实现照明的智能化管理和节能。

LEDiL的优势在于:
1. 创新技术:不断研发新技术,提高产品性能和能效。
2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。
3. 高品质:严格质量控制,确保产品可靠性和耐用性。
4. 全球服务:在全球范围内提供销售和技术支持,满足不同地区客户的需求。

FA10660_LXP-M数据手册

厂牌 PDF简要描述 下载
LEDIL 发光二极管 LEDIL FA10660_LXP-M FA10660_LXP-M数据手册

FA10660_LXP-M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.485 ¥ 37.8983
10+ $ 3.058 ¥ 25.8401
100+ $ 2.2464 ¥ 18.9821
288+ $ 2.2248 ¥ 18.7996
576+ $ 1.8792 ¥ 15.8792
1008+ $ 1.6275 ¥ 13.7524
2592+ $ 1.4805 ¥ 12.5102
5040+ $ 1.428 ¥ 12.0666
库存: 13
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.89
