LY T67F-U1AA-36

产品分类: 发光二极管
厂牌: AMS
产品描述: ams OSRAM 黄光LED, TOPLED系列, PLCC 2封装, 波长590 nm, 2.65 lm, 3.4 x 3 x 2.1mm
供应商型号: 7080781
供应商: 海外现货
标准整包数: 25

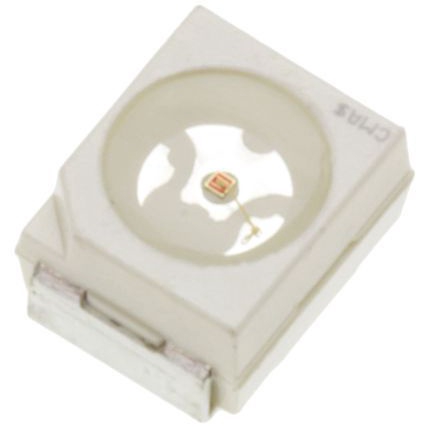

AMS 发光二极管 LY T67F-U1AA-36

LY T67F-U1AA-36概述


    产品简介


    产品名称:TOPLED Enhanced Thinfilm LED
    产品类型:顶部发光二极管(TOPLED)
    主要功能:该二极管具备出色的光输出性能和宽广的视角范围,适用于背光源、指示灯、照明等多种应用场合。
    应用领域:交通信号灯、LCD及开关背光源、汽车内部和外部照明、标识照明等。

    技术参数


    | 参数 | 值 |

    | 工作温度范围 | -40°C 至 +100°C |
    | 存储温度范围 | -40°C 至 +100°C |
    | 结温 | +125°C |
    | 正向电流 | 50 mA |
    | 冲击电流 | 100 mA |
    | 反向电压 | 12 V |
    | 功耗 | 135 mW |
    | 热阻(结至环境) | 500 K/W |
    | 热阻(结至焊盘) | 280 K/W |
    | 发射波长 | 633 nm (超级红),625 nm (红),617 nm (琥珀色),606 nm (橙色),590 nm (黄色) |
    | 光谱带宽(50% Irel最大时) | 16 nm (超级红),19 nm (红),18 nm (琥珀色,橙色),18 nm (黄色) |
    | 视角 | 120° (朗伯发射体) |

    产品特点和优势


    - 独特的发射角度:提供超宽视角,特别适合背光源和导光板耦合应用。
    - 卓越的光学效率:最高可达85 lm/W (琥珀色和橙色)。
    - 多种颜色选择:提供红、超级红、琥珀色、橙色和黄色,满足不同应用需求。
    - 可靠性高:符合RoHS标准,ESD防护能力高达2 kV,且具有卓越的耐腐蚀性。

    应用案例和使用建议


    应用案例:这款TOPLED被广泛应用于汽车内外部照明系统,如仪表盘背光、尾灯、车外转向灯等。
    使用建议:
    - 在设计电路板布局时,确保足够的散热空间和散热路径,以提高设备的稳定性和寿命。
    - 选择合适的焊接方法,例如回流焊接和波峰焊接,以保证焊接质量和机械强度。
    - 在存储过程中,注意保持适宜的温度和湿度条件,避免设备受潮。

    兼容性和支持


    - 兼容性:该产品与各种表面贴装技术(SMT)兼容,可用于多样的印刷电路板设计。
    - 支持和服务:制造商提供详尽的技术文档、封装细节及售后服务,确保客户顺利进行产品应用。

    常见问题与解决方案


    - 问题1:如何保证焊接质量?
    - 解决方案:遵循推荐的回流焊接曲线,采用无铅焊接材料,并确保设备预热至规定温度。

    - 问题2:如何避免设备在运输过程中受损?
    - 解决方案:确保设备在运输包装中密封良好,避免湿气侵入。同时,在使用前检查湿度指示卡,确保湿度未超标。

    总结和推荐


    综合评估:TOPLED Enhanced Thinfilm LED在光学性能、可靠性及适用性方面表现出色,尤其适合对光线输出要求较高的应用场景。
    推荐:鉴于其广泛的应用范围和卓越性能,强烈推荐用于需要高光效、宽视角的LED照明和背光源系统。

LY T67F-U1AA-36参数

参数
透镜形状 圆形
波长 590nm
测试电流 -
显示颜色 透明,黄色
视角 120°
透镜类型 -
Vf-正向电压 2.2V
长*宽*高 3.4mm*3mm*2.1mm
通用封装 PLCC-2
安装方式 贴片安装

LY T67F-U1AA-36厂商介绍

ams是一家专注于高性能传感器解决方案和模拟IC的全球领先半导体公司。公司总部位于奥地利,在全球设有研发中心和销售网络。ams的产品广泛应用于消费电子、工业、汽车和医疗等领域。

ams主营产品分为三大类:

1. 传感器:包括光学传感器、环境传感器、音频传感器等,应用于智能手机、平板电脑、可穿戴设备等消费电子产品。

2. 接口和连接:包括无线通信、有线通信等接口解决方案,应用于物联网、工业自动化等领域。

3. 模拟IC:包括电源管理、信号处理等模拟集成电路,应用于汽车电子、医疗设备等。

ams的优势在于:

1. 技术创新:ams持续投入研发,拥有多项专利技术,保持行业领先地位。

2. 产品多样性:ams提供丰富的传感器和模拟IC产品,满足不同应用需求。

3. 客户服务:ams拥有专业的技术支持团队,为客户提供定制化解决方案和快速响应服务。

4. 质量控制:ams严格执行质量管理体系,确保产品性能稳定可靠。

LY T67F-U1AA-36数据手册

厂牌 PDF简要描述 下载
AMS 发光二极管 AMS LY T67F-U1AA-36 LY T67F-U1AA-36数据手册

LY T67F-U1AA-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
