LS T67K-J1L2-1

产品分类: 发光二极管
厂牌: AMS
产品描述: ams OSRAM 红光LED, TOPLED系列, PLCC 2封装, 波长630 nm, 0.03 lm, 3.4 x 3 x 2.1mm
供应商型号: UA-LS T67K-J1L2-1
供应商: 海外现货
标准整包数: 2000

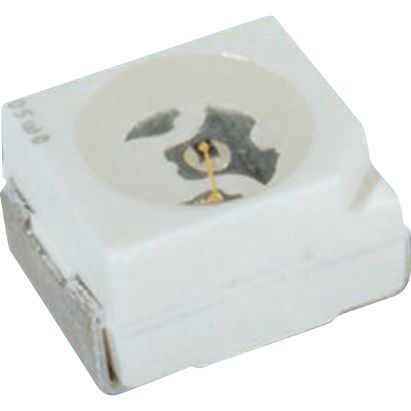

AMS 发光二极管 LS T67K-J1L2-1

LS T67K-J1L2-1概述

    TOPLED SMT LED with Integrated Reflector

    产品简介


    TOPLED是一款表面贴装(SMT)LED,具有集成反射器。凭借我们在SMT LED领域的丰富经验,我们能够提供适用于各种应用的高品质产品。

    技术参数


    - 封装: 白色PLCC-2封装,无色透明树脂
    - 技术: InGaAlP
    - 发光角度(IV的50%): 120°(朗伯发射器)
    - 颜色: 超红(630纳米)
    - 耐腐蚀性: 改进的耐腐蚀性
    - 工作温度范围: -40°C 至 100°C
    - 存储温度范围: -40°C 至 100°C
    - 结温: 125°C
    - 正向电流 (25°C): 20 mA
    - 冲击电流 (t <= 10 μs, D = 0.005, 25°C): 100 mA
    - 反向电压 (25°C): 12 V
    - 静电放电(ESD)承受电压: 高达2 kV
    - 峰值波长: 643纳米(典型值)
    - 主波长 (最小值): 624纳米
    - 主波长 (典型值): 630纳米
    - 主波长 (最大值): 636纳米
    - 半高宽(50% Irel max): 16纳米(典型值)
    - 正向电压 (最小值): 1.70伏
    - 正向电压 (典型值): 1.80伏
    - 正向电压 (最大值): 2.20伏
    - 反向电流 (典型值): 0.01微安
    - 反向电流 (最大值): 10微安
    - 波长峰值温度系数 (−10°C ≤ T ≤ 100°C): 0.14纳米/开尔文(典型值)
    - 主波长温度系数 (−10°C ≤ T ≤ 100°C): 0.05纳米/开尔文(典型值)
    - 正向电压温度系数 (−10°C ≤ T ≤ 100°C): −2.20毫伏/开尔文(典型值)
    - 热阻 (结/环境, 最大值): 420 K/W
    - 热阻 (结/焊点, 最大值): 260 K/W

    产品特点和优势


    TOPLED具备以下独特功能和优势:
    - 集成反射器:增强光的效率和方向性。
    - 超红光谱:适用于信号灯和指示器等应用。
    - 高耐腐蚀性:改善了长期可靠性。
    - 广泛的温度适应性:可在-40°C至100°C的工作温度范围内稳定运行。

    应用案例和使用建议


    TOPLED适用于多种应用场景:
    - 光学指示器:用于设备状态的视觉反馈。
    - 耦合到光导管:传输光线以实现特定功能。
    - 背光照明:提高显示设备的可见度。
    - 汽车内部照明:为车内环境提供均匀光源。
    - 信号和符号照明:用于指示或标识目的。
    使用建议:
    - 在设计电路时,确保电源电压不超过额定的最大值,以避免过载。
    - 使用适当的散热措施,例如设计合理的焊盘几何形状,以提高散热效率。

    兼容性和支持


    - 兼容性:TOPLED适合与大多数标准SMT工艺兼容。
    - 支持:厂商提供了详细的焊接指南和技术文档,以确保客户能够顺利安装和使用。

    常见问题与解决方案


    - 问题:正向电流不稳定
    - 解决方案:检查电路接线是否正确,并确认电源电压是否在推荐范围内。

    - 问题:发光强度不足
    - 解决方案:调整电路中的电阻,确保正向电流在额定范围内。

    总结和推荐


    TOPLED是一款高性能的SMT LED,具有高光效、宽工作温度范围和良好的耐腐蚀性。它适用于多种电子设备的光学应用,特别适合于需要可靠光源的场合。我们推荐TOPLED作为高品质、稳定的光源选择。

LS T67K-J1L2-1参数

参数
显示颜色 红色,透明
视角 120°
透镜类型 透明
Vf-正向电压 1.8V
透镜形状 圆形
波长 630nm
测试电流 -
长*宽*高 3.4mm*3mm*2.1mm
通用封装 PLCC-2
安装方式 贴片安装

LS T67K-J1L2-1厂商介绍

ams是一家专注于高性能传感器解决方案和模拟IC的全球领先半导体公司。公司总部位于奥地利,在全球设有研发中心和销售网络。ams的产品广泛应用于消费电子、工业、汽车和医疗等领域。

ams主营产品分为三大类:

1. 传感器:包括光学传感器、环境传感器、音频传感器等,应用于智能手机、平板电脑、可穿戴设备等消费电子产品。

2. 接口和连接:包括无线通信、有线通信等接口解决方案,应用于物联网、工业自动化等领域。

3. 模拟IC:包括电源管理、信号处理等模拟集成电路,应用于汽车电子、医疗设备等。

ams的优势在于:

1. 技术创新:ams持续投入研发,拥有多项专利技术,保持行业领先地位。

2. 产品多样性:ams提供丰富的传感器和模拟IC产品,满足不同应用需求。

3. 客户服务:ams拥有专业的技术支持团队,为客户提供定制化解决方案和快速响应服务。

4. 质量控制:ams严格执行质量管理体系,确保产品性能稳定可靠。

LS T67K-J1L2-1数据手册

厂牌 PDF简要描述 下载
AMS 发光二极管 AMS LS T67K-J1L2-1 LS T67K-J1L2-1数据手册

LS T67K-J1L2-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
